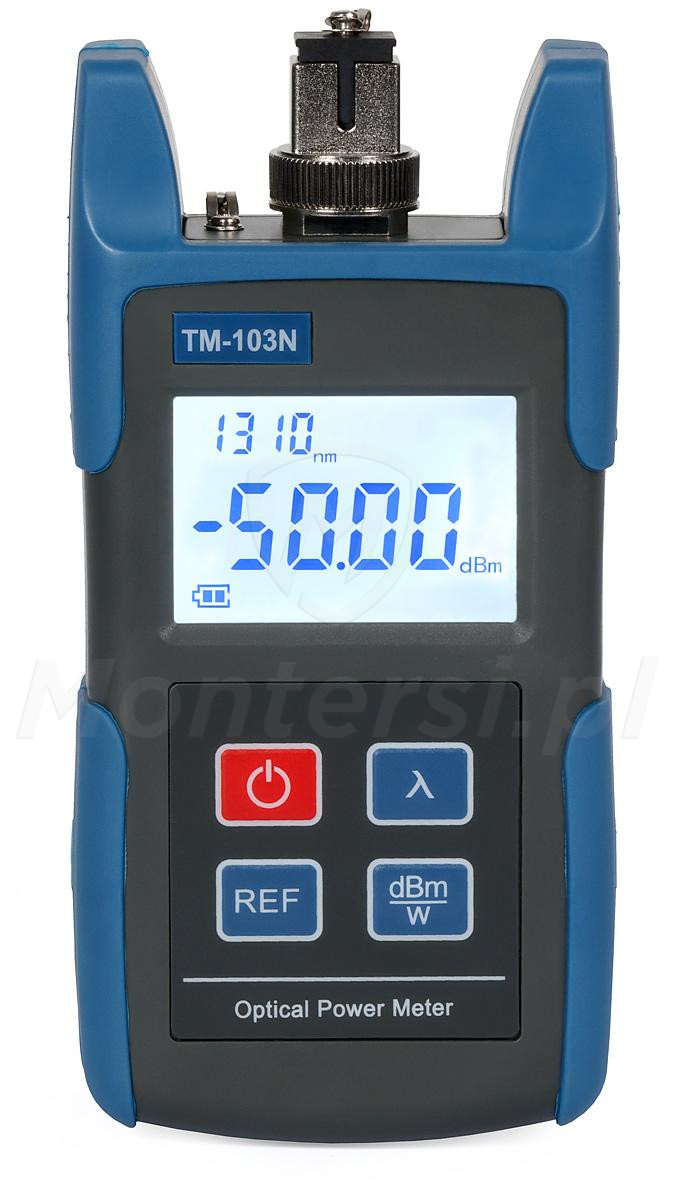

Miernik mocy optycznej TM103N

Kod: 42056
Mało
Czas realizacji:
24h
178,35 zł
netto: 145,00 zł
  • Typ miernika: jednomodowy, wielomodowy
  • Rodzaj detektora: InGaAS
  • Zakres pomiaru: -50...+26 dBm
  • Złącze: SC / UPC
  • Adaptery: FC / UPC
  • Dokładność pomiaru: 3 (-10 dBm) %

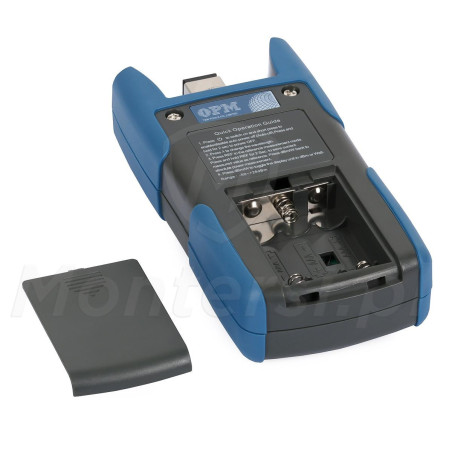

  • Zasilanie: Bateryjne
  • Bateria w zestawie: NIE
  • Rodzaj baterii: AAA
  • Temperatura pracy: -10...+50 °C
  • Wymiary: 130 x 69 x 29 mm (szer. x wys. x gł.)
  • Waga: 0,16 kg
  • Gwarancja producenta: 24 miesiące
wszystkie parametry
l5815
Ultimode
Ultimode
l5815
l5815
l5815
l5815
Opis

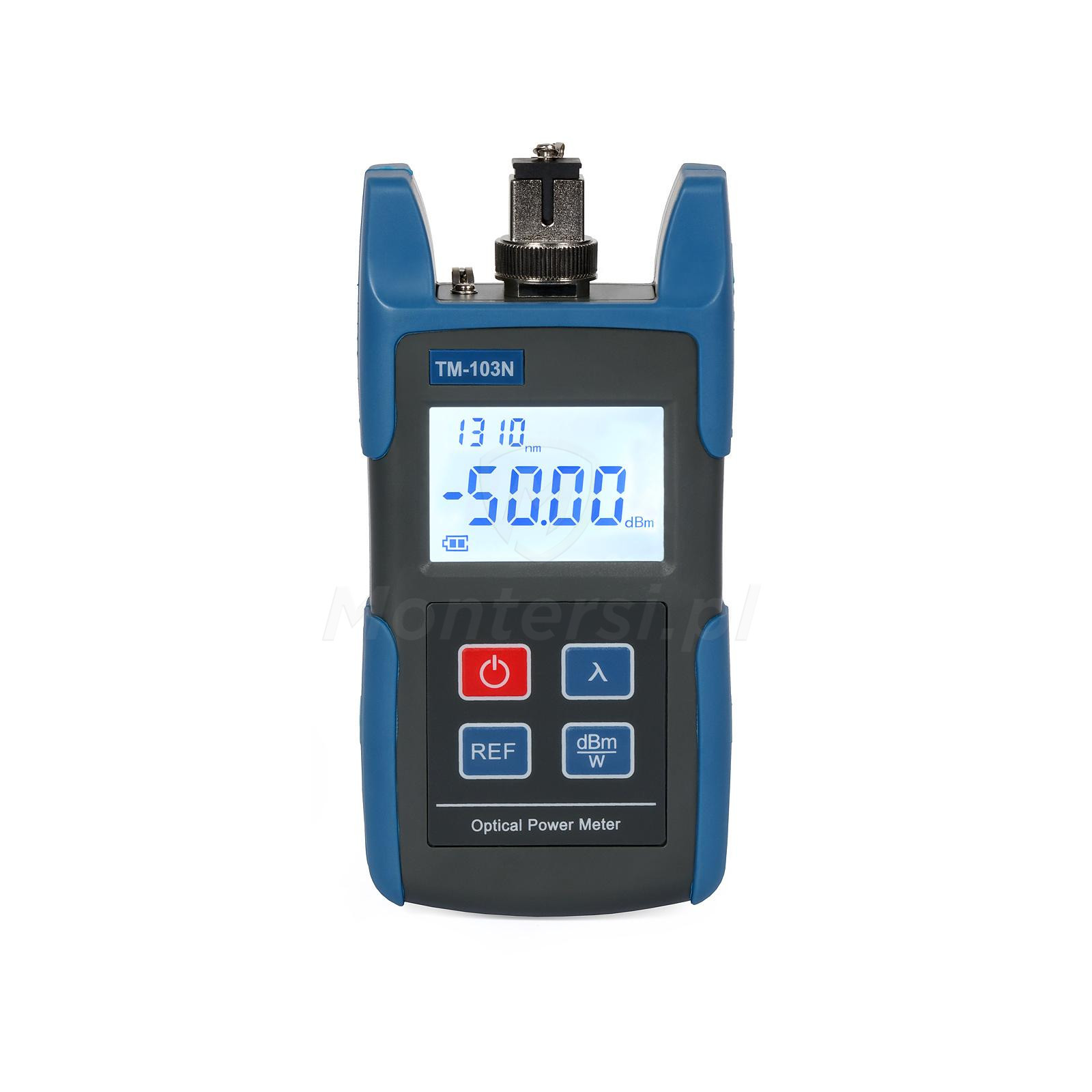

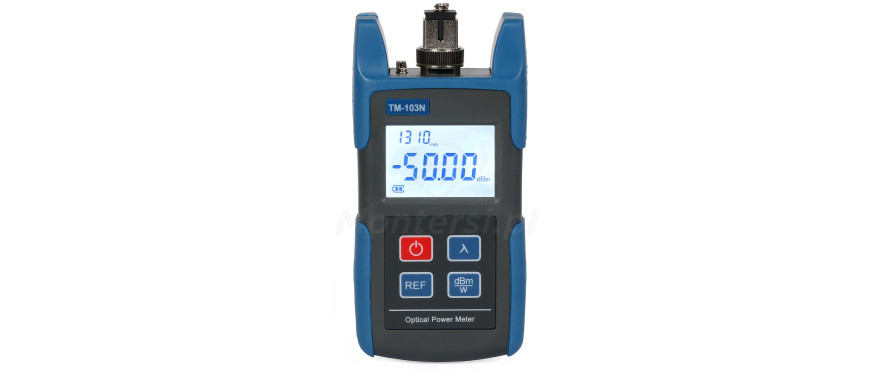

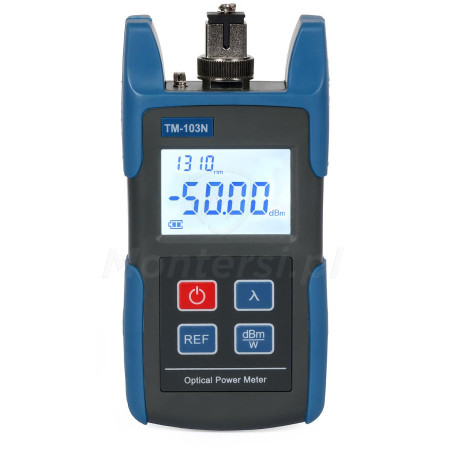

TM103N jest miernikiem mocy optycznej przeznaczonym do wykonywania pomiarów w instalacjach światłowodowych jedno- i wielomodowych. Umożliwia kontrolę poziomu sygnału optycznego oraz ocenę strat występujących w torze transmisyjnym. Może być wykorzystywany podczas uruchamiania instalacji, prac serwisowych oraz diagnostyki połączeń światłowodowych.

Pomiar mocy optycznej i tłumienia

Kontrola poziomu sygnału i strat w torze światłowodowym

Miernik TM103N umożliwia pomiar bezwzględnego poziomu mocy optycznej w dBm lub mW oraz pomiar względny w dB względem ustalonej wartości referencyjnej. Pozwala to zarówno określić poziom sygnału w wybranym punkcie instalacji, jak i ocenić tłumienie toru światłowodowego. Zakres pomiarowy od -50 do +26 dBm oraz kalibracja dla długości fal 850, 1300, 1310, 1490, 1550 i 1625 nm umożliwiają wykonywanie pomiarów w różnych typach instalacji światłowodowych.

Podłączenie i wykonywanie pomiarów

Obsługa złączy SC/UPC i FC/UPC w pracach pomiarowych

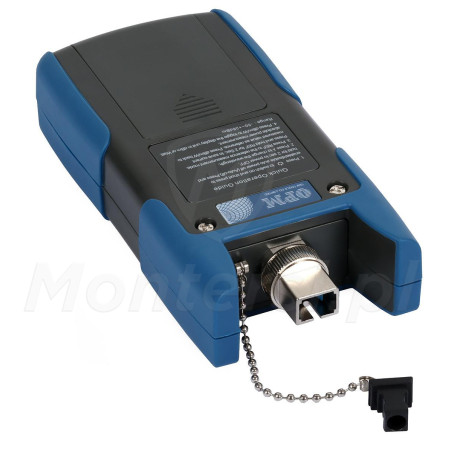

TM103N został wyposażony w złącze SC/UPC oraz adapter umożliwiający podłączenie przewodów zakończonych złączem FC/UPC. Dzięki temu miernik może być stosowany w instalacjach wykorzystujących oba typy złączy bez konieczności używania dodatkowych przejściówek. W przypadku pomiaru tłumienia toru światłowodowego urządzenie należy stosować razem z zewnętrznym źródłem światła o odpowiedniej długości fali.





  • Typ miernika: jednomodowy, wielomodowy
  • Rodzaj detektora: InGaAS
  • Zakres pomiaru: -50...+26 dBm
  • Złącze: SC / UPC
  • Adaptery: FC / UPC
  • Dokładność pomiaru: 3 (-10 dBm) %
  • Zasilanie: Bateryjne
  • Bateria w zestawie: NIE
  • Rodzaj baterii: AAA
  • Temperatura pracy: -10...+50 °C
  • Wymiary: 130 x 69 x 29 mm (szer. x wys. x gł.)
  • Waga: 0,16 kg
  • Gwarancja producenta: 24 miesiące
