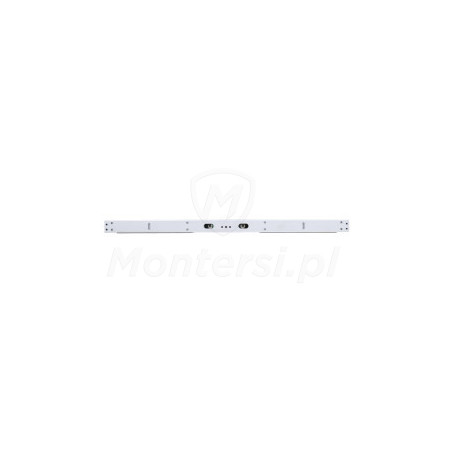

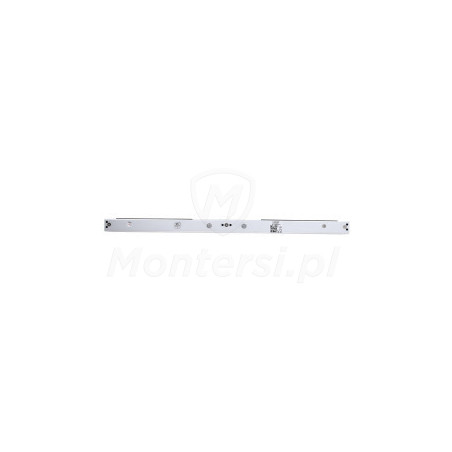

EL-800DSL2 - Zwora elektromagnetyczna 2x 350 kg

Kod: 24591

Na zamówienie

Czas realizacji:

72h

956,94 zł

netto: 778,00 zł

Maksymalny nacisk na drzwi: 2 x 350 kg
Sygnalizacja pracy: Dioda, Wyjście przekaźnikowe
Montaż: Nawierzchniowy
Zasilanie: 12 V DC, 24 V DC
Pobór prądu: 1000 mA (12 V DC), 500 mA (24 V DC)
Obudowa zewnętrzna: NIE
Wymiary (zwora): 570 x 55 x 29 mm
Wymiary (płytka): 190 x 45 x 11,5 mm
Gwarancja producenta: 36 miesięcy

wszystkie parametry

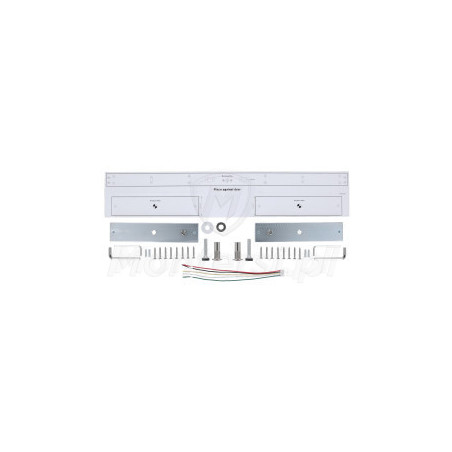

el-800dsl2-zwora-elektromagnetyczna-2x-350-kg

Opis

EL-800DSL2 - Podwójna, nawierzchniowa zwora elektromagnetyczna, umożliwiająca zabezpieczenie drzwi z siłą około 2x 350 kg. Niezawodna i uniwersalna znajduje szerokie zastosowanie w systemach kontroli dostępu, chroniąc wejścia przed nieautoryzowanym otwarciem.

Do elementów wyróżniających zwory można zaliczyć:

Brak elementów mechanicznych, dzięki czemu zwora wolno się zużywa i może pracować bezawaryjnie przez długi okres czasu
Wbudowane wyjście przekaźnikowe NO / NC 24 V DC (1 A), służące do sygnalizacji stanu przejścia
Wbudowana dioda LED sygnalizująca optycznie stan przejścia
Duży przepust kablowy, ułatwiający montaż i minimalizujący ryzyko uszkodzenia przewodu
Zaokrąglone krawędzie poprawiające estetykę
Pojedyncza śruba do mocowania elektroniki i spełniająca funkcję śruby kontrującej

Zwora EL-800DSL2 sprawdza się świetnie w miejscach pracy umożliwiając dodatkowe zabezpieczenie wejścia do magazynu, serwerowni, itd. Znajduje ona również zastosowanie w obiektach użytku publicznego i urzędach. Zwory elektromagnetyczne są automatycznie zwalniane w przypadku braku zasilania. Przez co są one świetnym zamiennikiem elektrozaczepów rewersyjnych. Właściwość ta całkowicie eliminuje ryzyko zatrzaśnięcia się osoby w chronionym pomieszczeniu, w przypadku awarii zasilania.

Zasada działania:

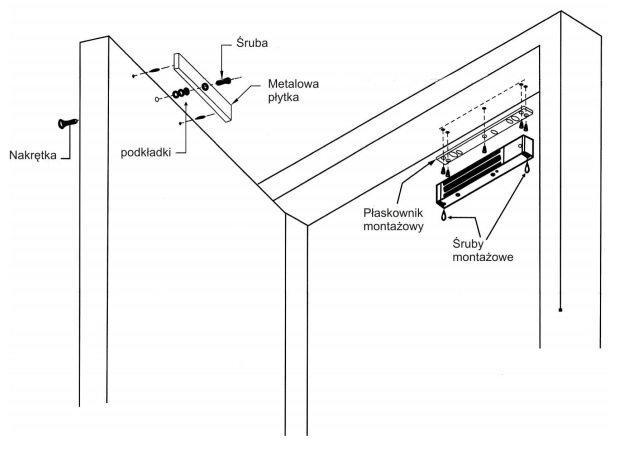

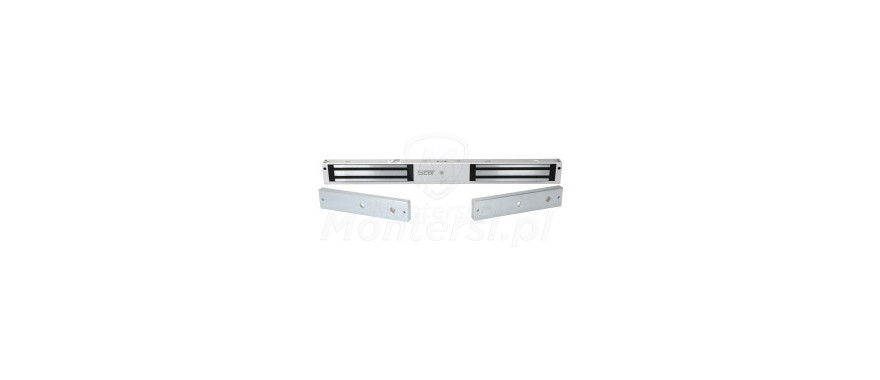

Zwora EL-800DSL2 składa się z metalowej płytki i elementu wykonawczego z elektromagnesem. Metalowa płytka jest montowana na skrzydle drzwi, a element wykonawczy na ramie drzwi. Gdy elektromagnes jest zasilany, przyciąga on metalową płytkę i uniemożliwia otwarcie drzwi. Ogólny sposób montażu zwory przedstawia szkic.

Sygnalizacja NO / NC

Przekazanie informacji o stanie przejścia do systemu KD

Cechą charakterystyczną zwór serii "S" jest wbudowane wyjście przekaźnikowe NO / NC 24 V DC (1 A). Przy jego pomocy możliwe jest przesłanie informacji o otwarciu / zamknięciu drzwi do systemu kontroli dostępu. Takie rozwiązanie zwiększa niezawodność, uniwersalność i ogólne bezpieczeństwo systemu KD.

Dioda LED

Optyczna sygnalizacja stanu przejścia

Zwory serii "L" są wyposażone w diodę LED, służącą do sygnalizacji stanu wejścia. Dzięki czemu użytkownik może szybko i łatwo zweryfikować czy drzwi są otwarte lub zamknięte:

Dioda świeci na zielono - drzwi są zamknięte
Dioda świeci na czerwono - drzwi są otwarte lub niedomknięte
Dioda nie świeci - brak zasilania elektromagnesu

Uwaga!

Działanie diody jest połączone z sygnalizacją stanu.

Maksymalny nacisk na drzwi: 2 x 350 kg
Sygnalizacja pracy: Dioda, Wyjście przekaźnikowe
Montaż: Nawierzchniowy
Zasilanie: 12 V DC, 24 V DC
Pobór prądu: 1000 mA (12 V DC), 500 mA (24 V DC)
Obudowa zewnętrzna: NIE
Wymiary (zwora): 570 x 55 x 29 mm
Wymiary (płytka): 190 x 45 x 11,5 mm
Gwarancja producenta: 36 miesięcy

Typ	Nazwa	Rozmiar
Instrukcje	pdf EL-800DSL2-instrukcja	997.14 kB	Pobierz
Certyfikaty	pdf EL-800_1200_1500_DPL	492.7 kB	Pobierz
Karty Katalogowe	pdf SCOT_EL-800DSL2_karta_katalogowa	259.23 kB	Pobierz
