Prawidłowy dobór automatyki do bramy skrzydłowej może okazać się nie lada wyzwaniem dla instalatora. W tym artykule opiszę najważniejsze elementy, które należy dokładnie przeanalizować przed wyborem odpowiedniego zestawu automatyki firmy Nice.

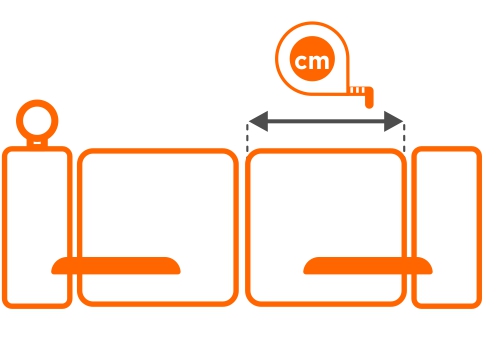

Długość skrzydła bramy

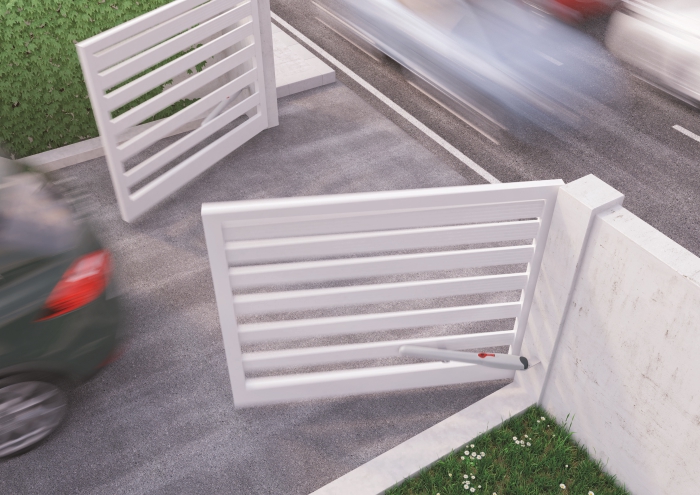

Jeden z najłatwiejszych parametrów do zmierzenia. Każdy z siłowników posiada w karcie katalogowej podaną maksymalną długość skrzydła, które jest w stanie obsłużyć. Dla przykładu, popularny zestaw Nice WINGO2024 posiada siłowniki, które mogą być zamontowane na skrzydłach o maksymalnej długości 2m. Warto tutaj sprawdzić także rodzaj wypełnienia konstrukcji skrzydła. W pełni zabudowane blachą lub sztachetami skrzydła będą bardzo podatne na silne podmuchy wiatru. Siła wiatru przenoszona będzie na korpus siłownika, co może powodować w skrajnych przypadkach jego połamanie. Aby tego uniknąć należy zastosować mocniejsze, dłuższe modele siłowników. Dla przykładu, skrzydło 2m ale wypełnione blachą, warto zastosować zestaw WINGO3524 do długości skrzydła 3,5m. Kolejnym elementem zapobiegawczym dla negatywnych skutków naporu wiatru może być zastosowanie elektrozamka trzymającego skrzydła bramy w pozycji zamknięcia, przykładem tego urządzenia może być PLA10. Przed zakupem elektrozamka, warto sprawdzić czy centrala siłowników posiada wyjście dedykowane do obsługi tego urządzenia.
Ciężar skrzydła bramy
Tutaj z pomocą może przyjść firma która wykonała bramę. Producent powinien znać ciężar skrzydła. Zestawy napędów mają określoną maksymalny ciężar jednego skrzydła i tutaj należy wykazać się rozwagą. Nie powinno się montować siłownika, który będzie pracować na granicy możliwości określonych w dokumentacji technicznej. Zawsze należy zastosować bezpieczny zapas wynoszący około 25%. Taki zabieg z pewnością przedłuży żywotność elementów przekładni siłownika.

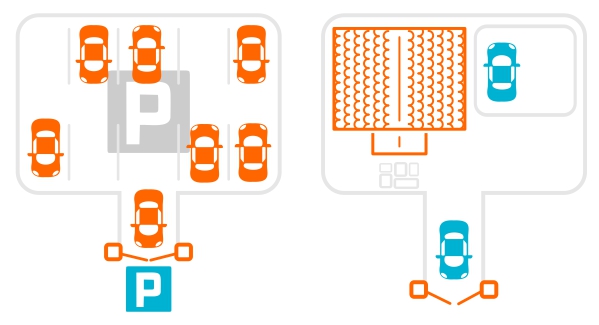

Intensywność użytkowania
Bardzo ważny parametr. Zestawy automatyki pod względem częstotliwości użytkowania są podzielone na pracę: przydomową oraz intensywną. O intensywnym użytkowaniu możemy mówić z przypadku intensywności pracywiększej niż 50 cykli (otwarcie i zamknięcie) na dzień. Na wspólnotach mieszkaniowych oraz parkingach, taka ilość cykli występuje często w ciągu godziny więc każdy przydomowy napęd zużyje się w bardzo szybkim tempie. Zastosowaniom przemysłowym sprostają wybrane siłowniki na napięcie 24V, takie jak TOONA4024, TOONA5024, TOONA7024. Ich elementy wewnętrzne zostały wykonane z tworzyw wytrzymujących bardzo duże obciążenia.
Osadzenie zawiasu względem krawędzi słupka

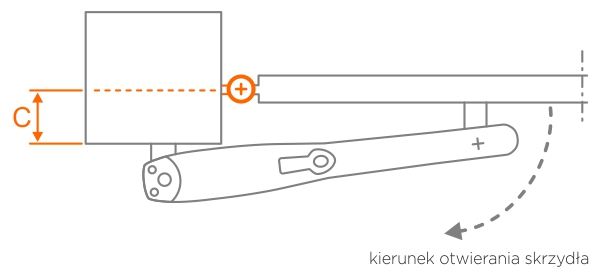

W tym punkcie trzeba się zagłębić w techniczne zagadnienia montażu siłownika do bramy skrzydłowej. Popularny w instrukcjach Nice wymiar „C” – odległość zawiasu od krawędzi słupka, ma kluczowe znaczenie przy wyborze odpowiedniego napędu. Dla przykładu, metalowe słupki 100×100 mm, w których zawias zamocowany jest w połowie daje wynik C=50mm. I tutaj praktycznie każdy napęd z oferty Nice da się poprawnie zamontować.
Najlepszym wyborem dla takiej realizacji są siłowniki Nice WINGO z napędem śrubowym do długości skrzydła 3.0m. Przykład drugi, murowane słupki z cegły klinkierowej 380x380mm, zawias w połowie, wymiar C=190mm. W takim przypadku trzeba się zastanowić, co wybrać, ponieważ zostają tylko wydłużone wersje siłowników z napędem śrubowym np. WINGO3524,WINGO5000 lub zupełnie inne konstrukcyjnie napędy z ramieniem łamanym, np. POP, HOPP, HYKE, które posiadają szereg zalet pod względem użytkowym i montażowym.
Warunki montażu

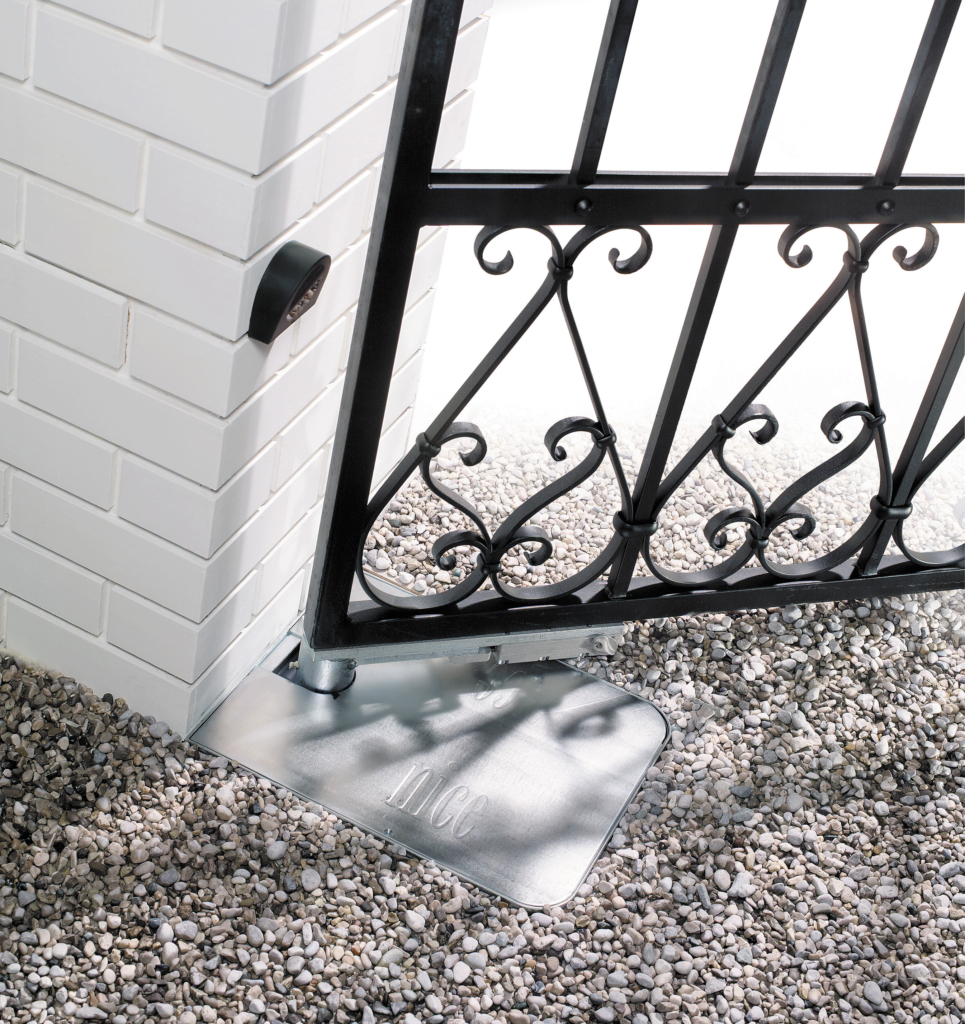

I tutaj mamy ciekawy punkt poradnika, ponieważ często zdarza się instalacja na które sąsłupki o małym przekroju np. 80×80 mm, gdzie z jednej strony jest furtka a z drugiej ogrodzenie posesji. „Wcisnąć” siłownik na taką bramę będzie niezwykle trudno lub zupełnie się nie uda. Wtedy rozwiązaniem będzie tylko zastosowanie siłownika do montażu podziemnego np. Nice XMETRO (X-FAB). Jednak zwracam szczególną uwagę na dużą trudność montażu oraz konieczność wykonania systemu drenażu skrzyni fundamentowej siłownika, co w niektórych przypadkach może się okazać niemożliwe.
Podsumowanie
Powyższe wskazówki niech staną się standardem przebiegu prac związanych z wyborem odpowiedniego zestawu automatyki dla bramy skrzydłowej jednak należy pamiętać o profesjonalnym instalatorze, który fachowo zamontuje napęd zgodnie z wytycznymi producenta, wtedy automatyka na pewno odwdzięczy się komfortowym i bezawaryjnym użytkowaniem przez długie lata.
