Kiedy użytkownik steruje bramą zdalnie, wysyłając do systemu SMS, nie ma gwarancji, że brama faktycznie się zamknie. Jeżeli w czasie zamykania bramy wystąpi naruszenie fotokomórek, to brama nie zostanie zamknięta – klient może o tym nie wiedzieć, bo już zdążył odjechać. W tym artykule pokażemy sposób, aby w tej sytuacji wysłać do klienta SMS z informacją o tym, że nie udało się zamknąć bramy.
Uwaga!
Artykuł dotyczy nieprodukowanej już centrali INTEGRA 128-WRL. W innych centralach serii INTEGRA konfiguracja analogicznego mechanizmu będzie wyglądała inaczej.
Założenia do realizacji zadania
- Brama musi posiadać element sprawdzający, czy jest zamknięta do końca. Najczęściej będzie to czujka magnetyczna (kontaktron).
- Polecenie SMS musi dotyczyć konkretnie zamknięcia bramy, czyli np. SMS „ZamknijBrama”.
- Przykład oparty na centrali INTEGRA 128-WRL (umożliwi zdalne sterowanie bramą i powiadomienie o nie zamknięciu się bramy)
Krok 1: Jak sterować bramą za pomocą SMS?
O tym już pisaliśmy kilka razy. Na dole strony dostępne są artykuły o sposobach zdalnego sterowania bramą poprzez wiadomość SMS. W związku z tym, nie będziemy tego powtarzać, ale przypomnimy tylko najważniejsze kwestie. Po więcej odsyłam do wspomnianych poradników.

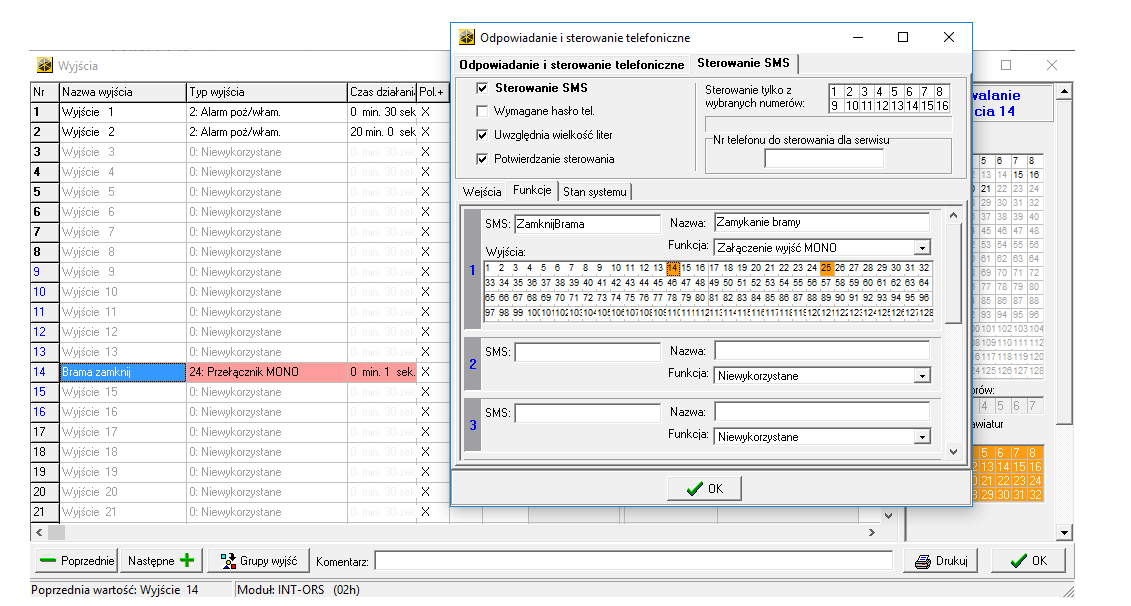

Powyższy zrzut ekranowy w zasadzie wszystko wyjaśnia. Wyjście OUT14 do zamykania bramy ustawiamy jako „Przełącznik MONO” z czasem działania 1s. Do tego dorzucamy tylko wiadomość SMS „ZamknijBrama”. Po otrzymaniu tego SMS’a, centrala sterująca załącza wyjście OUT14 na 1 sekundę. Dalej jest już przekaźnik.. potem centrala bramowa.
Krok 2: Kontrola stanu bramy – podłączamy czujkę magnetyczną

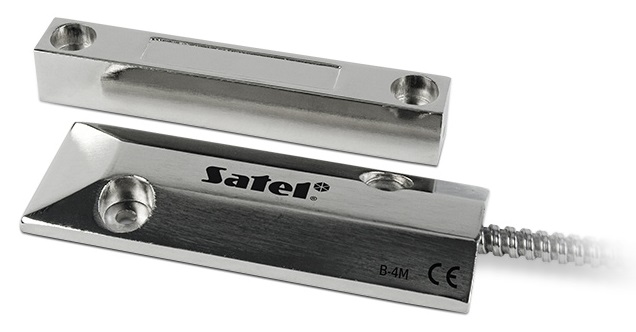

W celu otrzymywania informacji o tym, że nie udało się zamknąć bramy, należy posiadać element, który sprawdzi, czy brama jest zamknięta czy nie. W najprostszym przypadku stosuje się czujkę magnetyczną. Należy ją zamontować w takim położeniu, aby podczas zamkniętej bramy czujka zwierała swoje styki NC.
