SSWiN i CCTV w jednym stali domu

Informacje wstępne

SSWiN – System Sygnalizacji Włamania i Napadu

CCTV – z ang. Closed-Circuit TeleVision – Telewizja przemysłowa ( nazywany również monitoringiem CCTV)

W bardzo wielu przypadkach do ochrony obiektów stosuje się system alarmowy SSWiN oraz system monitoringu wizyjnego CCTV. Z drugiej strony obserwujemy, że stosunkowo rzadko systemy te są zintegrowane. W poniższym artykule postaramy się pokazać przykład połączenia systemu alarmowego z monitoringiem wizyjnym. Pokażemy jakie korzyści z tego płyną.

Jak integrować te systemy?

Zarówno centrala alarmowa jak i rejestrator DVR/NVR posiadają „pakiet” złącz. O ile w centrali alarmowej naturalnym jest, że występują w niej wejścia i wyjścia alarmowe, to w rejestratorze jest to opcja. Dlatego tutaj ważna uwaga:

Dopasowanie napięć CCTV i SSWIN

Bezpośrednie połączenie centrali alarmowej z DVR nie jest dobrym pomysłem. Przynajmniej dopóki nie sprawdzimy w dokumentacji, jak są zbudowane wejścia i wyjścia urządzeń oraz na jakie sygnały reagują. W omawianym przypadku mamy do czynienia z rejestratorami BCS.

W rejestratorach BCS sytuacja wygląda następująco:

• Wejścia rejestratora reagują na zwarcie do masy lub zabranie potencjału masy (NO lub NC),
• Wyjścia rejestratora to przekaźniki (bez potencjału).

Przy centrali alarmowej Integra, sprawa wygląda w ten sposób:

• Wejścia centrali reagują na zwarcie do masy lub zabranie potencjału masy (NO lub NC),
• Wyjścia centrali wystawiają napięcie (12V lub OV – w zależności od typu wyjścia).

Z powyższego można wywnioskować, że dobrze jest użyć moduły przekaźnikowe, które będą pośredniczyć w sterowaniu. W przypadku wyjść rejestratora, przekaźniki są tam już wbudowane.

Dlaczego właśnie przekaźniki?

Ponieważ spełniają one bardzo ważną funkcję – separują galwanicznie. Tworzą pewnego rodzaju pomost pomiędzy tymi dwoma systemami.

Wejścia/wyjścia rejestratora?

Należałoby się najpierw przyjrzeć możliwościom wejść i wyjść rejestratora. Wyjścia rejestratora mogą się uaktywnić w momencie, kiedy:

• rejestrator straci obraz z kamery,
• kamera zostanie zamaskowana,
• rejestrator wykryje ruch z kamery (detekcja ruchu),
• dysk twardy zgłosi awarię.

Wejścia rejestratora po naruszeniu potrafią:

• rozpocząć nagrywanie ze znacznikiem „Alarm”,
• wysłać maila z zrzutem obrazu z kamery.

Jakie funkcje zintegrujemy?

W tym artykule zajmiemy się dwoma sprawami:

1. W momencie włączenia się alarmu w centrali alarmowej, rejestrator będzie miał za zadanie wysłać maila z obrazem z kamery oraz będzie nagrywał obraz ze znacznikiem „Alarm”.
2. W przypadku awarii kamery (brak obrazu, zamaskowanie) lub awarii dysku twardego w rejestratorze, centrala alarmowa wyświetli awarię. Przy okazji może też wysłać SMS z taką informacją.

Zaczynajmy!

Jak wysłać maila z rejestratora w momencie alarmu?

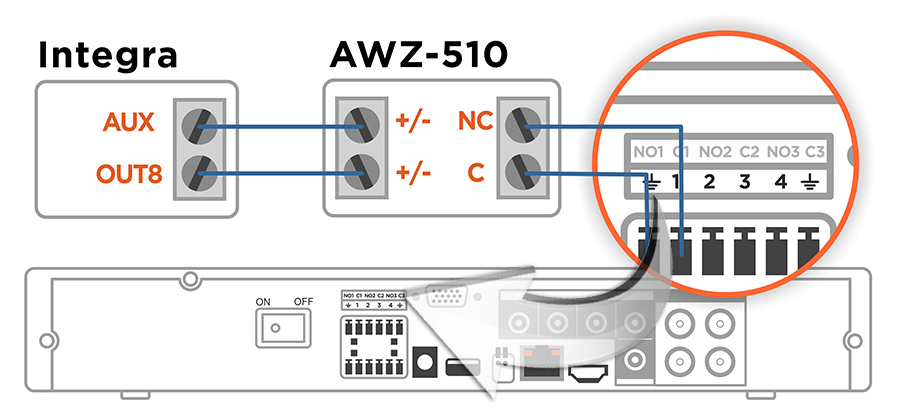

Rozwiązanie dotyczące połączeń elektrycznych dla pierwszego punktu wygląda następująco:

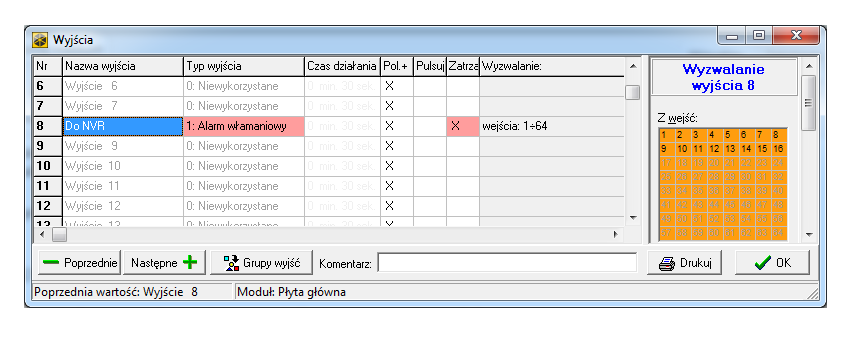

Do wyjścia niskoprądowego centrali został podłączony przekaźnik, który z kolei steruje wejściem rejestratora. Tylko tyle. Konfiguracja wyjścia centrali działać będzie w taki sposób, aby w momencie alarmu włamaniowego z danej strefy (lub czujki), wyjście się uaktywniło.

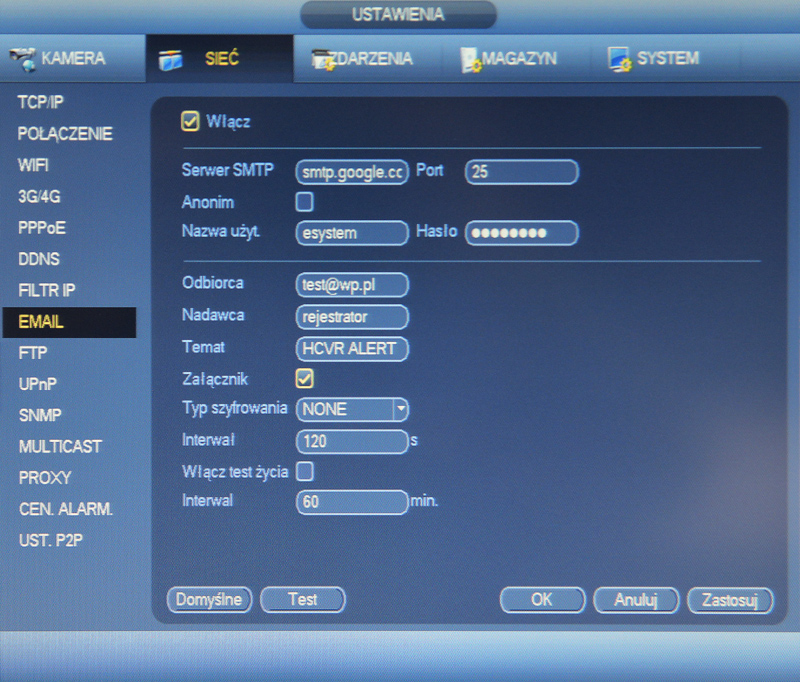

Wejście rejestratora będzie miało ciekawe zadanie: po naruszeniu wejścia – nagrywaj ze znacznikiem „Alarm” oraz wyślij wiadomość E-Mail, która będzie zawierała obraz (JPG) z danej kamery. Będzie to pewnego rodzaju weryfikacja alarmu. Jest to możliwe w realizacji, ponieważ rejestrator jest podłączony do sieci Ethernet. Należy jednak wcześniej skonfigurować możliwość wysyłania maili. Zaczniemy właśnie od tego. W menu rejestratora…

Aby teraz przypisać odpowiednią reakcję na naruszenie wejścia rejestratora, przechodzimy do zakładki „ZDARZENIA”, a następnie „ALARM”.

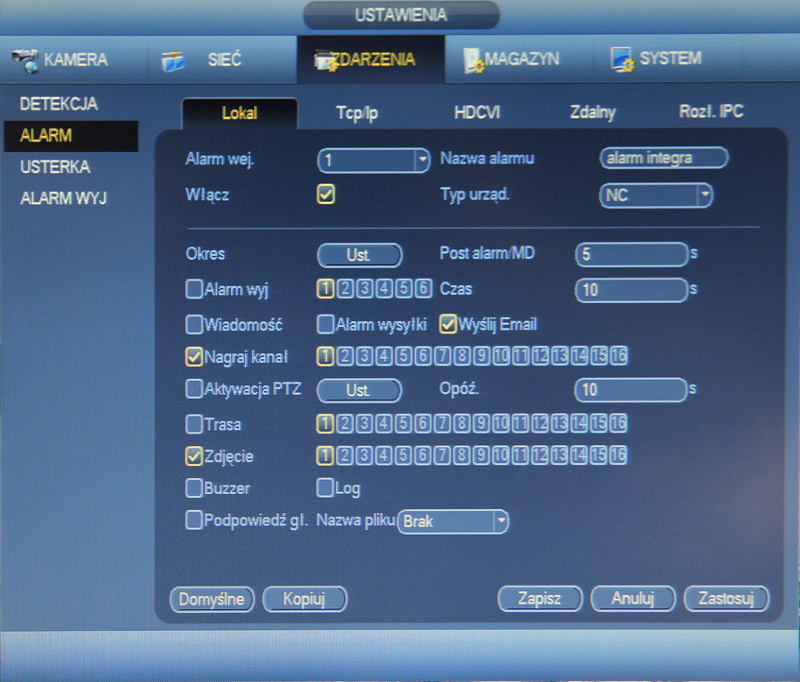

Przy konfiguracji wejścia alarmowego nr 1 zaznaczamy m.in. opcję „Wyślij Email”.  Tym sposobem zrealizowaliśmy założenia do punktu 1. Przechodzimy do zadania numer 2.

Jak poinformować centralę alarmową o problemie z kamerami?

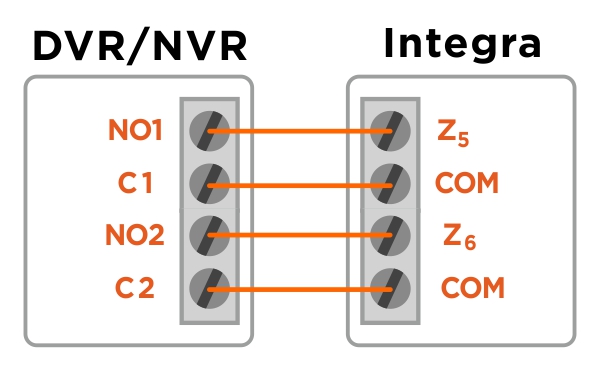

Schemat elektryczny łączący wyjścia rejestratora z wejściami centrali dostępny jest niżej:

Tym razem obyło się bez dodatkowego przekaźnika. To możliwe, ponieważ w naszym przypadku wyjście rejestratora już jest przekaźnikiem, na którym nie ma żadnego potencjału. Połączenie jest więc banalne. W omawianym przykładzie wykorzystamy dwa wyjścia NVR i dwa wejścia centrali. Połączenie można jeszcze bardziej uprościć, prowadząc tylko jeden przewód masy (COM). Takie połączenie jak na schemacie jest jednak bardziej czytelne.

Będziemy realizować dwie funkcje:

• awaria związana z kamerą (brak obrazu w rejestratorze lub maskowanie) – wyjście 1,
• awaria związana z dyskiem twardym rejestratora – wyjście 2.

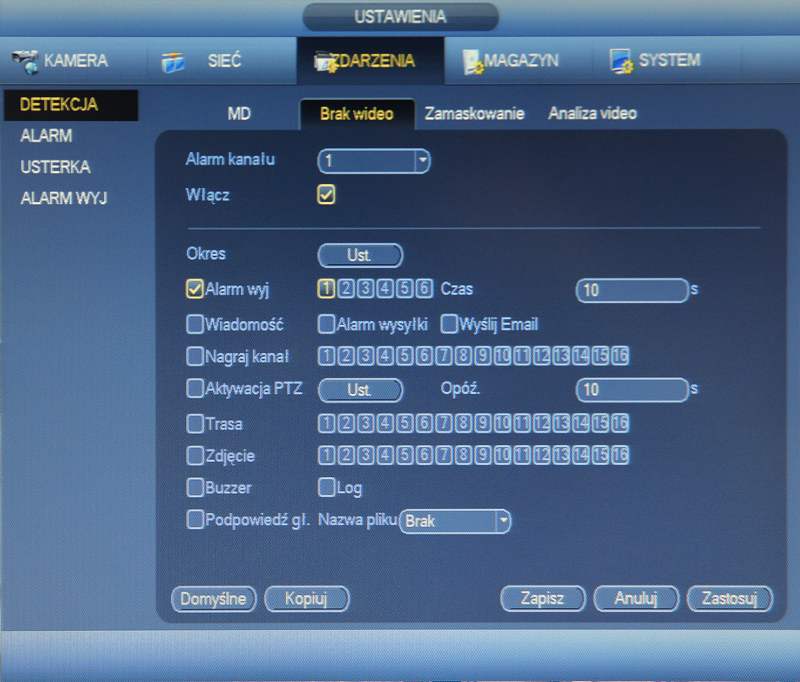

Zaczniemy od konfiguracji wyjść w rejestratorze. W oknie „ZDARZENIA -> DETEKCJA”   ustawiamy parametry w taki sposób, aby wyjście 1 uaktywniło się w przypadku problemu z kamerą.

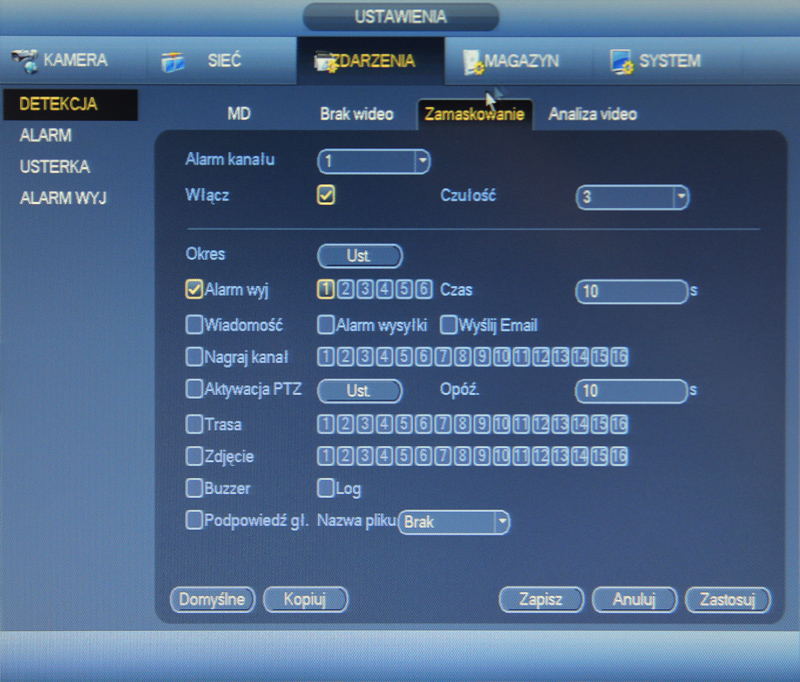

Analogicznie wygląda to dla przypadku maskowania kamery:

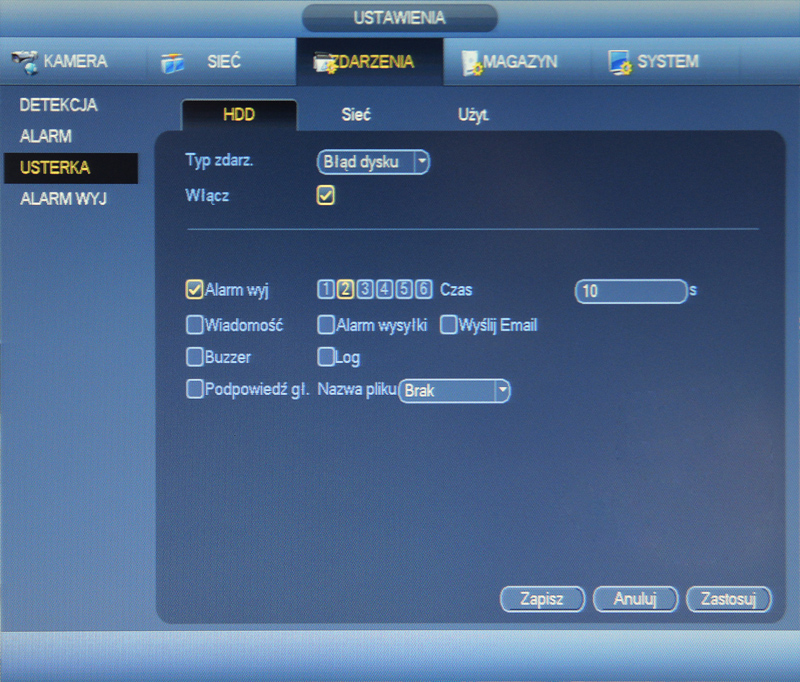

Tutaj również uaktywniamy to samo wyjście rejestratora. Przyszedł czas na konfigurację kolejnego wyjścia rejestratora, które ma się załączyć w przypadku awarii dysku twardego HDD.

Jak poinformować centralę alarmową o awarii dysku twardego rejestratora?

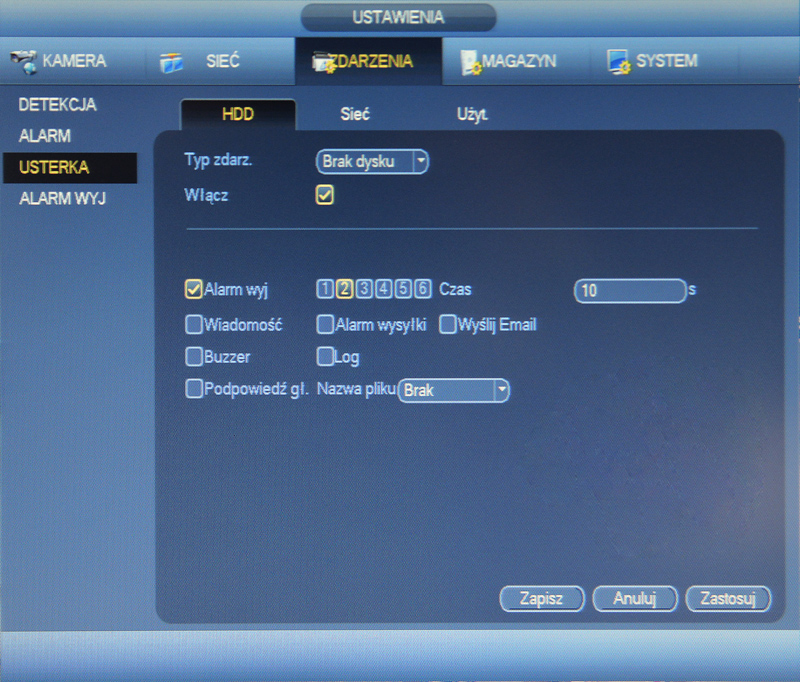

Na zrzucie widać, że wyjście się załączy w przypadku awarii dysku (błąd dysku). Dobrze by było, aby wyjście załączało się również w przypadku braku dysku. Taka awaria może wystąpić, kiedy np. dysk twardy HDD ulegnie całkowitemu uszkodzeniu.

Po stronie rejestratora to wszystko. Teraz przechodzimy do konfiguracji wejść centrali alarmowej.

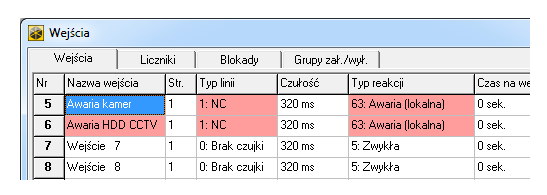

Jak skonfigurować wejścia centrali alarmowej?

Zasadniczo nie ma dedykowanych typów reakcji wejść dla integracji z instalacjami CCTV. Zawsze w takim przypadku należy poszukać odpowiedniego typu dla danej sytuacji. W tym przypadku użyjemy typu „Awaria”. Jest to uniwersalny typ reakcji wejścia, który może być stosowany w wielu przypadkach.

W momencie awarii kamery lub dysku twardego w rejestratorze, manipulator systemu alarmowego wyświetli awarię oraz zapisze to w pamięci zdarzeń. Dodatkowo, przy odpowiedniej konfiguracji centrali alarmowej, możliwe będzie z tego tytułu wysłanie wiadomości SMS do osoby nadzorującej system.

Podsumujmy korzyści, jakie daje integracja obu systemów

Jeżeli w centrali włączy się alarm, to użytkownik dostanie wiadomość e-mail z obrazem z kamery. Mało tego, całe zdarzenie będzie od tej pory nagrywane ze znacznikiem „Alarm”. To bardzo praktyczna możliwość. Później wyszukiwanie nagrań w rejestratorze to „bułka z masłem”. Można bardzo szybko odtworzyć nagranie, które miało miejsce w czasie włamania. Wyszukujemy po prostu nagrania, ustawiając filtr „Alarm”.

Kolejna sprawa dotyczy informowania centrali alarmowej o problemach w systemie kamer. Nieraz zdarza się, że rejestrator „gubi” obraz z kamery, ponieważ kamera: straciła zasilanie, zepsuła się, kabel został przerwany, wejście rejestratora się uszkodziło. Zamiast widzieć kolorowy obraz Full HD, widzimy – czarne okno. Nic się nie nagrywa. Takie sytuacje niestety się zdarzają, a użytkownicy systemów – nie reagują. Bo nie wiedzą, że jest problem.

Sprawa jest prosta, można skonfigurować rejestrator tak, aby wydawał dźwięki, kiedy coś jest nie tak. Ale taki rejestrator może być schowany głęboko w szafie RACK, w piwnicy, serwerowni i nie każdy może to usłyszeć. Nie zawsze też ktoś obserwuje obraz z kamer, więc może nie zauważyć, że nie ma obrazu z danej kamery od 3 dni.

Rozwiązanie, które zostało wyżej zaprezentowane, ma na celu ostrzeganie użytkownika, poprzez pojawienie się awarii na manipulatorze systemu alarmowego. To skuteczny sposób, aby zwrócić uwagę przeszkolonego wcześniej użytkownika.
