Jak podłączyć kamery IP na dużych odległościach – Long Range w Switchach Poe PIXIR
VLAN -Prosta funkcjonalność w switchach Poe PIXIR zwiększa bezpieczeństwo przed próbami sabotażu oraz umożliwia przesyłanie danych oraz zasilania na odległość do 250m (Long Range)
Long Range w Switchach Poe PIXIR
Zapewne nieraz spotkaliście się z problemem związanym z montażem kamer IP na dużych odległościach. W tym odcinku pokażę ciekawą funkcję, w którą zaopatrzone są switche Poe marki PIXIR a mianowicie LongRange oraz VLAN.
Standardowo maksymalna długość przewodu sieciowego między kamerą a switchem lub innym aktywnym urządzeniem sieciowym wynosi 100m.

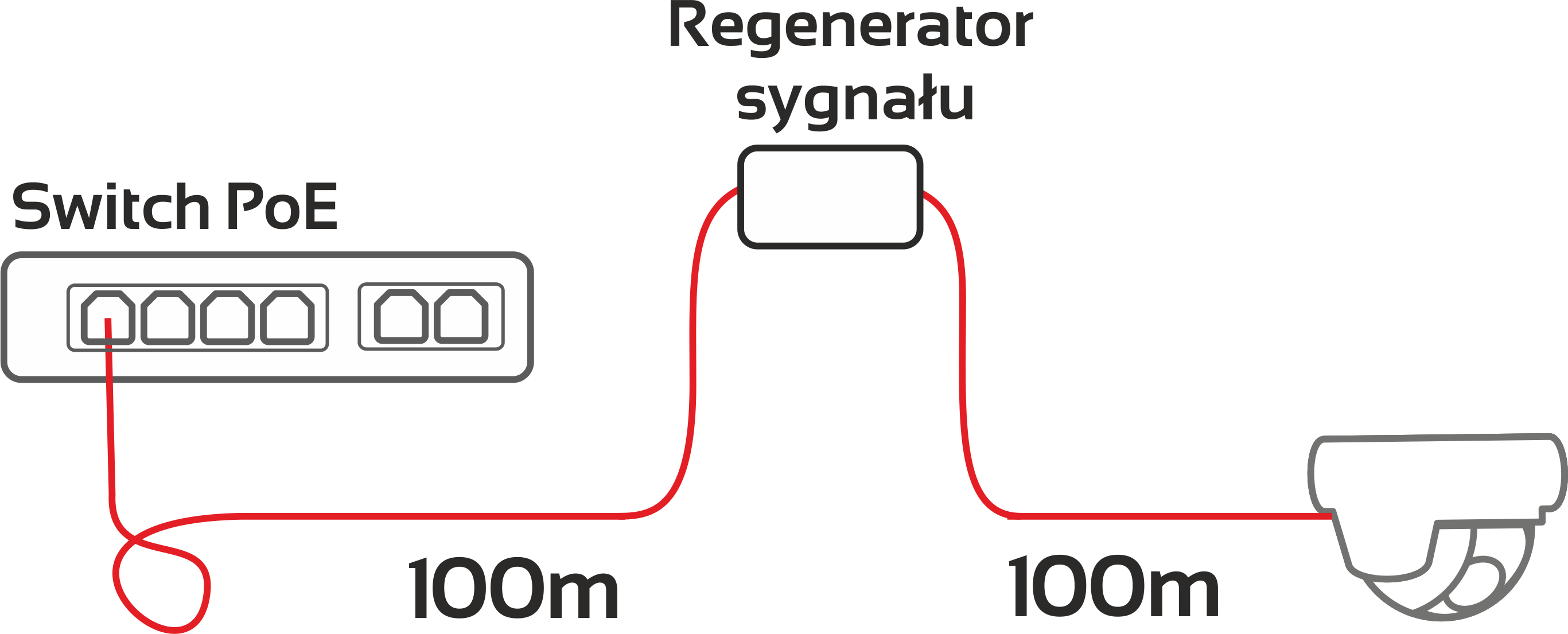

Przy dłuższych odcinkach należy stosować regeneratory sygnału lub zwiększyć ilość aktywnych urządzeń sieciowych, co generuje dodatkowe koszty systemu monitoringu.

Interesującym rozwiązaniem tego problemu jest zastosowanie switchy PoE PIXIR z funkcją Long Range oraz VLAN.

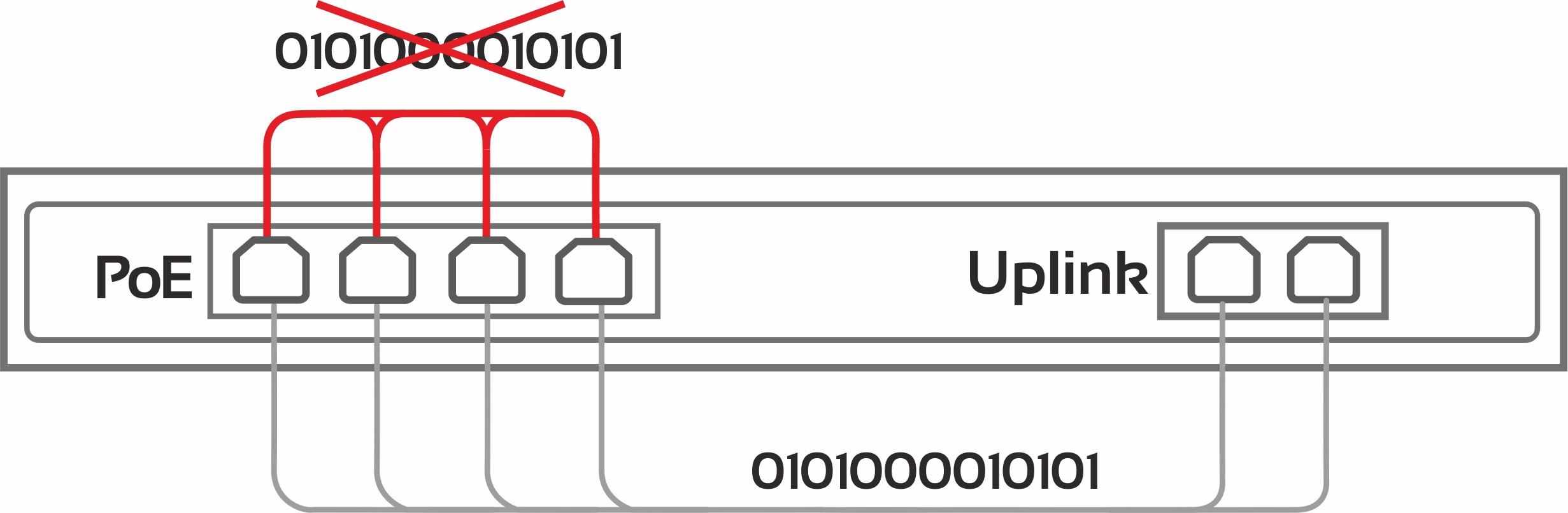

Funkcja Long Range umożliwia przesyłanie danych oraz zasilania na odległość do 250m przy spełnieniu odpowiednich warunków, natomiast VLAN izoluje porty PoE względem siebie dla zwiększenia bezpieczeństwa przed próbami sabotażu.
Wówczas komunikacja odbywa się tylko między portami UPLINK a poszczególnymi portami PoE.

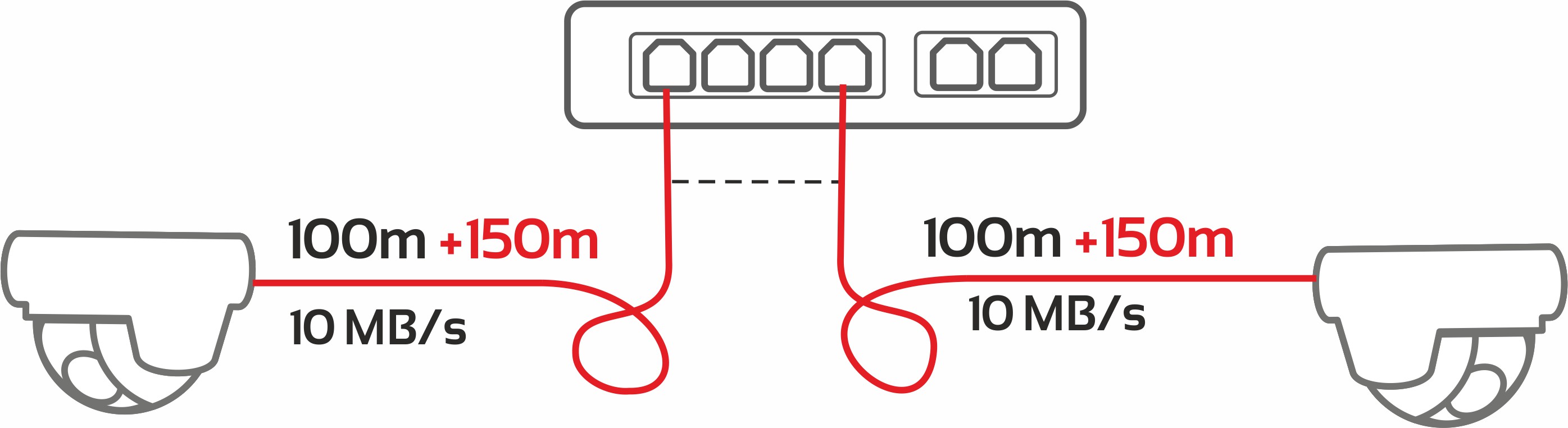

Jeśli zatem przełączymy przełącznik w pozycję „VLAN ON” – uzyskamy możliwość podłączenia kamer IP na odległość do 250 metrów bez konieczności stosowania dodatkowych urządzeń.

Owszem, przepustowość portu będzie ograniczona do 10 MB/s, ale w przypadku większości kamer IP jest to w zupełności wystarczające.
Switche PIXIR z funkcją Long Range znajdziecie w sklepie internetowym Montersi.pl oraz u dystrybutorów marki PIXIR. link do pełnej oferty switchy PIXIR : https://www.montersi.pl/switche-poe,1,price,asc,1,0,2018,207,0,20,0,0
Powiązane produkty

PIX-POE4AT-2FE 6-portowy switch, 4x PoE af/at, 2x UPLINK
Parametry techniczne:
- Porty: 4x PoE, 2x UPLINK
- Standard PoE: 802.3af / 802.3at
- Przepustowość PoE: 10 / 100 Mb/s
- Przepustowość UPLINK: 10 / 100 Mb/s
- Moc pojedynczego portu PoE: 30 W
- Zasięg: 100 m / 250 m (VLAN)
- Sygnalizacja pracy: Diody LED
- Temperatura pracy: 0…+55 oC
- Zasilanie: 48 – 56V DC (zasilacz w zestawie)
- Wymiary: 160 x 94 x 27 mm
- Waga: 0.425 kg

PIX-POE8AT-1FE 9-portowy switch, 8x PoE af/at, 1x UPLINK
Parametry techniczne:
- Porty: 8x PoE, 1x UPLINK
- Standard PoE: 802.3af / 802.3at
- Przepustowość PoE: 10 / 100 Mb/s
- Przepustowość UPLINK: 10 / 100 Mb/s
- Moc pojedynczego portu PoE: 30 W
- Sygnalizacja pracy: Diody LED
- Temperatura pracy: 0…+55 oC
- Zasilanie: 48 – 56V DC (zasilacz w zestawie)
- Wymiary: 211 x 118 x 35 mm
- Waga: 0.612 kg

PIX-POE8AT-2FE 10-portowy switch, 8x PoE af/at, 2x UPLINK
Parametry techniczne:
- Porty: 8x PoE, 2x UPLINK
- Standard PoE: 802.3af / 802.3at
- Przepustowość PoE: 10 / 100 Mb/s
- Przepustowość UPLINK: 10 / 100 Mb/s
- Moc pojedynczego portu PoE: 30 W
- Zasięg: 100 m / 250 m (VLAN)
- Sygnalizacja pracy: Diody LED
- Temperatura pracy: 0…+55 oC
- Zasilanie: 48 – 56V DC (zasilacz w zestawie)
- Wymiary: 211 x 118 x 35 mm
- Waga: 0.611 kg

PIX-POE8AT-2GE 10-portowy switch, 8x PoE af/at, 2x UPLINK GE
Parametry techniczne:
- Porty: 8x PoE, 2x UPLINK GE
- Standard PoE: 802.3af / 802.3at
- Przepustowość PoE: 10 / 100 Mb/s
- Przepustowość UPLINK: 10 / 100 / 1000 Mb/s
- Moc pojedynczego portu PoE: 30 W
- Sygnalizacja pracy: Diody LED
- Temperatura pracy: 0…+55 oC
- Zasilanie: 48 – 56 V DC (zasilacz w zestawie)
- Wymiary: 219.6 x 105 x 27.6 mm
- Waga: 1 kg
