GSM w centralach PERFECTA – jak sterować pracą centrali przez SMS?

gsm-w-centralach-perfecta-jak-sterowac-praca-centrali-przez-sms
Ocena:

Kontakt

Sterowanie centralą przy użyciu wiadomości SMS jest dzisiaj mocno rozpowszechnione. Pozostawiamy na boku debatę dotyczącą zasadności stosowania tego typu rozwiązań, a skupiamy się tylko na tym, jak to zrobić. Czyli jak skonfigurować system, aby można go było zdalnie sterować przez SMS’y.

Krok 1: Przygotowanie GSM do pracy

(Identyczny etap jak w części pierwszej – można przejść do punktu 2.)

Na ten etap składa się przede wszystkim instalacja karty SIM w odpowiednim gnieździe, aktywacja tej karty w programie PERFECTA Soft oraz wpisanie kodu PIN dla karty SIM. Zrzut ekranowy pokazuje te ustawienia.

perfecta gsm inicjalizacja
Włączenie obsługi karty SIM w module GSM. Każdą kartę należy włączać osobno.

Dla opisywanego przypadku, nie wpisałem kodu PIN, ponieważ użyta w teście karta nie posiada takiego kodu. Pozostaje jeszcze kwestia numeru centrum SMS. Temat jest znany praktycznie w każdym module GSM i to dowolnego producenta.

Każdy operator posiada swój własny numer centrum sms. Jest on niezbędny, aby moduł mógł wysyłać wiadomości SMS. Jednak tutaj niespodzianka – nie ma konieczności jego wpisywania.

Moduł automatycznie „dogaduje” się z kartą SIM i takie dane jak numer centrum SMS są automatycznie pobierane z karty  SIM. Dzieje się to bez ingerencji instalatora.

W przypadku braku wysyłania SMS przez wbudowany moduł, należy sprawdzić, czy przyczyną nie jest właśnie numer centrum SMS. W takim przypadku warto wprowadzić go ręcznie do odpowiedniego pola tekstowego (zaczynamy od „+48”).

Krok 2: Wybranie funkcji do sterowania oraz ustalenie treści SMS’ów sterujących

W zakładce „FUNKCJE” -> „Sterowanie SMS” widzimy tabelę, która składa się z 16 wierszy. To właśnie tyle poleceń sterujących może ustawić instalator. Gdybyśmy szukali tutaj analogii do uniwersalnych modułów GSM, które podłącza się pod wejścia/wyjścia centrali, to moduł GSM musiałby mieć 16 wyjść. Tutaj sprawa zostaje uproszczona, ponieważ cały proces sterowania odbywa się w ramach samej centrali – bez konieczności stosowania dodatkowego okablowania czy dodatkowych modułów.

W kolumnie „SMS” instalator ustala treści SMS’ów sterujących.

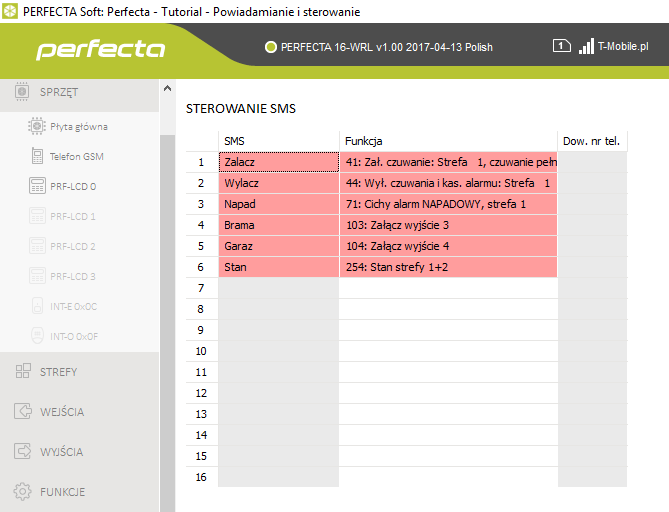

satel perfecta sterowanie sms
Ustalenie treści SMS’ów sterujących oraz przydzielenie funkcji.

W powyższym przykładzie ustalono polecenia dotyczące m.in. zdalnego załączenia i wyłączenia czuwania strefy 1, otwarcia bramy, garażu, wywołanie cichego alarmu napadowego oraz sprawdzenia stanu systemu.  Te polecenia były wybierane klikając prawym przyciskiem myszy na tabeli.

SMS sterujący może mieć od 1 do 8 znaków

Krok 3: Ustalenie czy sterować może każdy czy tylko numery telefonów z listy

W tabeli widoczny jest również parametr: Dow. nr tel. Jego zaznaczenie skutkuje tym, że każdy numer telefonu jest uprawniony do sterowania. Jeżeli opcja jest odznaczona (domyślnie), to sterować mogą tylko użytkownicy, którzy znajdują się w oknie „Powiadamianie telefoniczne” (miejsce, gdzie ustalamy numery telefonów do powiadamiania o zdarzeniach).

Może się zdarzyć, że centrala nie załączy czuwania z tytułu awarii, która może występować w systemie. Na szczęście istnieją mechanizmy, które nas powiadomią o niepowodzeniu załączenia czuwania (za pomocą SMS lub powiadomienia głosowego – patrz poprzednia część artykułu).

satel perfecta gsm
SPRZĘT -> Płyta główna. To tutaj można odznaczyć opcję, która sprawdza warunki przed załączeniem czuwania.

Jeżeli bezwzględnie chcemy mieć możliwość załączenia czuwania z SMS, nawet pomimo istnienia awarii, należy odznaczyć odpowiednią opcję (patrz wyżej).

Krok 4: Obsługa na różne sposoby – czyli wiele poleceń w jednej wiadomości SMS

Ten akapit dotyczy już samej obsługi, ponieważ konfiguracja zakończyła się w 3 punkcie. Użytkownik musi zwracać uwagę na wielkość liter, ponieważ ma ona znaczenie. Jeżeli więc w tabeli widnieje polecenie „Zalacz”, to dokładnie taki SMS musi centrala odebrać (duże „Z”, z małym „z” to nie zadziała).

W jednej wiadomości SMS może znaleźć się kilka poleceń, np.:

Wylacz Brama

Ta sekwencja wyłączy czuwanie i otworzy bramę. Akceptowalne są również takie formy jak: Wylacz,Brama lub WylaczBrama. Widać więc, że akceptowalne są przecinki, spacje a nawet brak spacji pomiędzy poleceniami.

Kolejna część będzie dotyczyć przygotowania modułu GSM Perfecty do obsługi z aplikacji mobilnej Perfecta Control.
