GSM w centralach PERFECTA – wprowadzenie

Ocena:

Kontakt

Wszystkie centrale PERFECTA posiadają wbudowany moduł GSM/GPRS.  Dzisiaj nie jest to nowość, ale i tak większość z nas przywykła do modułów GSM podłączanych niezależnie do central alarmowych. Takie podłączenia najczęściej odbywały się na drodze wejść i wyjść, czyli trochę tych kabelków trzeba było podłączyć.

Rozwiązania z wbudowanymi modułami GSM mają szereg zalet. Ten cykl artykułów ma za zadanie pokazać najważniejsze funkcjonalności modułów GSM, które są dostępne w centralach PERFECTA.

Seria artykułów będzie zawierać informacje:

  • jak wysyłać SMS w momencie alarmu, załączenia czuwania, awarii itp.?
  • jak zrealizować powiadomienie głosowe prosto z centrali Perfecta?
  • jak sterować centralą za pomocą wiadomości SMS, czyli np. jak załączyć czuwanie z SMS?
  • jak przygotować centralę do obsługi przez aplikację mobilną PERFECTA Control?
  • jak zdalnie programować centralę przez GPRS, czyli serwis systemu bez wychodzenia z domu?

W tej części tylko rozgrzewka przed dalszymi pracami.

Jeden moduł GSM – dlaczego dwie karty SIM?

Dwie karty SIM podnoszą bezpieczeństwo, ponieważ w przypadku awarii jednego z operatorów, centrala automatycznie przełącza się na kolejną kartę SIM. Przełączenie trochę trwa, bo nowa karta też musi się zalogować. Może więc to wynosić kilkadziesiąt sekund. Te dwie karty – rzecz jasna – powinny pochodzić od różnych operatorów. Inaczej to nie ma sensu.

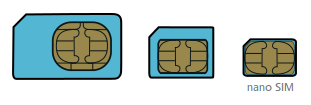

nano sim rozmiary
Rozmiary kart SIM. Po prawej wersja „nano”. Taką kartę należy użyć w centrali Perfecta.

Czy koniecznie należy stosować dwie karty SIM?

Niekoniecznie. Przeciętny Kowalski użyje tylko jednej karty SIM. System poprawnie działa z jedną kartą. Dwie karty warto polecać do obiektów niebanalnych i dla wymagających klientów. Jakby nie było, należy klientowi powiedzieć, że jest taka możliwość. Jeżeli jego budżet jest w stanie udźwignąć opłacanie dwóch kart SIM – to dlaczego nie?

Jaki rodzaj karty SIM? Pre-paid czy abonament?

Temat poruszany raczej rzadko. Wielu z nas przywykło do kupowania kart w kiosku. Dzisiaj nie jest to najlepszy pomysł. Karta SIM musi być zarejestrowana, a więc powinien to być końcowy użytkownik, inwestor. Powinien on kupić kartę we własnym zakresie, na swoje dane. Wciąż pozostaje pytanie, jaki rodzaj karty?

Karty pre-paid są popularne, ale ryzykowne. Co, jeśli użytkownik nie doładuje karty? System może okazać się nieskuteczny. Karty abonamentowe są mniej popularne, ale pewniejsze. Tam środków na koncie nie zabraknie – najwyżej przyjdzie spory rachunek. Ale moduł nie będzie narzekał na brak środków. Pozostaje jeszcze jeden wariant – nie da się go kupić w kiosku.

Karty SIM telemetryczne – co to jest?

Karta telemetryczna to zwykła karta SIM. Różnica w stosunku do poprzednich jest taka, że ta jest inaczej widziana przez operatora. Przeznaczona jest głównie do używania w urządzeniach telemetrycznych, transmitujących różne informacje itp. Takimi urządzeniami są m.in. moduły GSM przy alarmach. Wydawało by się, że znaleźliśmy odpowiedź jaką kartę wybrać. Temat jednak nie jest tak oczywisty.

Wielu instalatorów i klientów sięga po zwykłe karty SIM stosowane w smartfonach (abonament lub prepaid), ale należy mieć świadomość tego, że według  regulaminów większości operatorów, takie karty nie mogą być stosowane np. w modułach GSM. Bo są to urządzenia automatycznie wysyłające informacje, a więc podchodzą pod urządzenia telemetryczne.

Regulamin regulaminem, a życie swoje. Ten punkt powstał po to, aby mieć świadomość, że użycie pierwszej lepszej karty SIM niekoniecznie jest zgodne z polityką operatorów GSM. W ramach uzupełnienia – kart telemetrycznych należy szukać w biurach operatorów GSM.

Czy karta SIM do alarmu powinna mieć pakiet danych internetowych?

Kiedyś nie było to konieczne, bo wysyłaliśmy tylko SMSy i dzwoniliśmy. Dzisiaj jest to pożądane. Szczególnie, jeśli mamy do czynienia z centralami, które potrzebują korzystać z internetu. A takimi centralami są m.in. centrale PERFECTA. Łączą się one z tzw. serwerem SATEL, który pośredniczy m.in. w komunikacji centrali i aplikacji mobilnej.

A jak duży pakiet danych?

Wszystko się zmienia, ale na dzień dzisiejszy spokojnie wystarczy około 1GB danych na miesiąc. Nie są to więc duże ilości.

Antena GSM do Perfecty – jaką wybrać?

Kupując centralę Perfecta w tzw. secie, antena ANT-GSM-I jest w komplecie. Jest to płaska antena GSM, którą montuje się w obudowie centrali, czyli OPU-4 P (obudowa z tworzywa sztucznego).

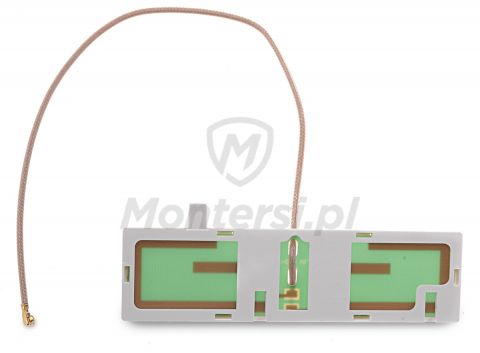

ant-gsm-i
ANT-GSM-I – antena dostępna w tzw. „secie”. Bezpośrednio podłączana do centrali Perfecta i montowana w obudowie OPU-4 P

Jeżeli centrala kupowana jest poza tzw. setem, czyli „solo”, to w zestawie brak anteny. Centrala wtedy wyposażona jest w pigtail, czyli krótki odcinek przewodu zakończony złączem SMA. Tutaj należy teraz zakupić antenę GSM osobno. Może to być praktycznie dowolna antena GSM, np. ANT-OBU-Q albo antena innych producentów (ze złączem SMA).

PIN karty SIM – profilaktyka

Każda karta SIM może być zabezpieczona tzw. kodem PIN. Zazwyczaj 3 błędne próby podania kodu PIN kończą się zablokowaniem karty. Należy wtedy podać tzw. kod PUK, który dostępny jest na blankiecie, z którego „urywamy” właściwą kartę SIM.

Żeby temu zapobiec, przed zainstalowaniem karty SIM w złączu, proponuję ustawić właściwy PIN po stronie centrali. Czyli najpierw wpisuję PIN do centrali, a potem wkładam kartę SIM.  Takie profilaktyczne podejście wyeliminuje konieczność martwienia się o przywrócenie karty do życia. Ta wskazówka ma zastosowanie tylko wtedy, kiedy karta SIM ma włączone tzw. „żądanie kodu PIN”. Jeżeli tego nie ma włączonego, wtedy podawanie PIN’u jest zbędne.

Warto też wiedzieć, że centrala samodzielnie podejmuje próbę wpisania PIN’u do karty SIM co 255 sekund. 3 błędne próby blokują kartę, a więc mamy kilka dobrych minut na wpisanie PIN’u, nawet jeżeli karta jest już zainstalowana. Jednak tej wartości 255 sekund nie należy zapamiętywać, ponieważ w modułach serii GPRS-Tx, próby występują co 30 sekund.

Wracamy więc do wniosku, że dobrze jest najpierw wprowadzić poprawny PIN, a później instalować kartę SIM w module.

W kolejnych częściach będziemy szczegółowo omawiać konfigurację modułu GSM centrali Perfecta.
