GSM w centralach PERFECTA – przygotowanie centrali do zdalnego programowania przez Perfecta SOFT

gsm-w-centralach-perfecta-przygotowanie-centrali-do-zdalnego-programowania-przez-perfecta-soft
Ocena:

Kontakt

Artykuł ten kończy cykl poradników na temat konfiguracji modułu GSM w centralach Perfecta. Tutaj zajmiemy się przygotowaniem centrali do udostępnienia funkcji zdalnego programowania centrali poprzez GPRS, a dokładniej przez Serwer SATEL.

Każda centrala Perfecta posiada moduł GSM a więc każda może być zdalnie programowana przez aplikację Perfecta SOFT. Żaden dodatkowy moduł (np. ETHM-1 Plus) nie jest potrzebny.

Krok 1: Przygotowanie GSM do pracy

Na ten etap składa się przede wszystkim instalacja karty SIM w odpowiednim gnieździe, aktywacja tej karty w programie PERFECTA Soft oraz wpisanie kodu PIN dla karty SIM. Zrzut ekranowy pokazuje te ustawienia.

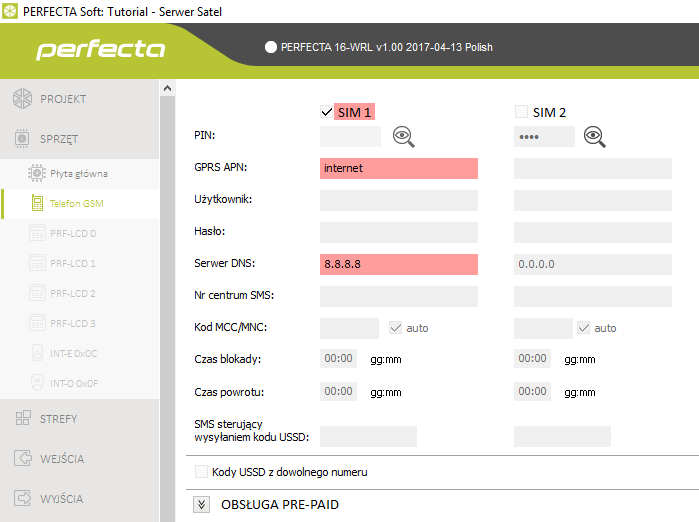

perfecta satel gprs apn
Inicjalizacja modułu GPRS w centrali Perfecta. Oprócz aktywacji karty SIM, wprowadzono jeszcze GPRS APN oraz adres serwera DNS.

W porównaniu do poprzednich artykułów, tutaj należy ustawić jeszcze kilka innych parametrów, które dotyczą GPRS’a. W zależności od wybranego operatora, należy zgodnie z zamieszczoną poniżej tabelą (źródło: www.satel.pl) ustawić:

  • APN
  • Użytkownik
  • Hasło
  • DNS

Podczas pisania tego poradnika korzystaliśmy z danych dotyczących pierwszego operatora zamieszczonego w tabeli. Zamiast wpisywać serwer DNS proponowany przez operatorów GSM, posłużyliśmy się tutaj adresem serwera DNS od google (8.8.8.8). Jest to dopuszczalne.

Ważna uwaga dotycząca serwera DNS: Jest on niezbędny, aby centrala mogła połączyć się z serwerem SATEL. Zauważyliśmy, że często przyczyną braku połączenia z serwerem SATEL jest brak wpisanego DNS. Nie wolno o nim zapomnieć.
perfecta satel gprs apn
Tabela zawierająca niezbędne parametry, które należy wprowadzić podczas konfiguracji modułu GSM Perfecta.

Krok 2: Włączenie możliwości zdalnego programowania centrali przez Serwer Satel

Warunkiem koniecznym, aby planowana w zadaniu funkcjonalność mogła wystartować jest zaznaczenie odpowiednich opcji. Wchodząc do zakładki: „FUNKCJE -> Komunikacja” , należy zaznaczyć:

  • Łącz z PERFECTA Soft przez serwer SATEL

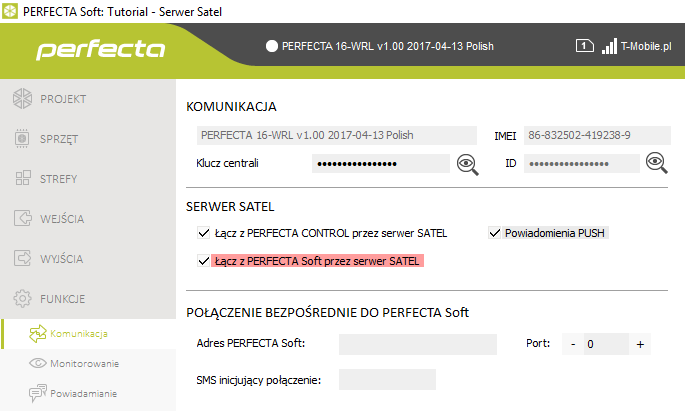

pefecta satel serwer soft
Aktywacja możliwości zdalnego programowania centrali Perfecta przez serwer SATEL.

Krok 3: Wygenerowanie unikalnego ID na potrzeby łączności przez serwer Satel

Jeżeli poprzednie punkty zostały zapisane do centrali i zakończyły się sukcesem, powinniśmy po chwili zobaczyć automatycznie wygenerowany numer ID.

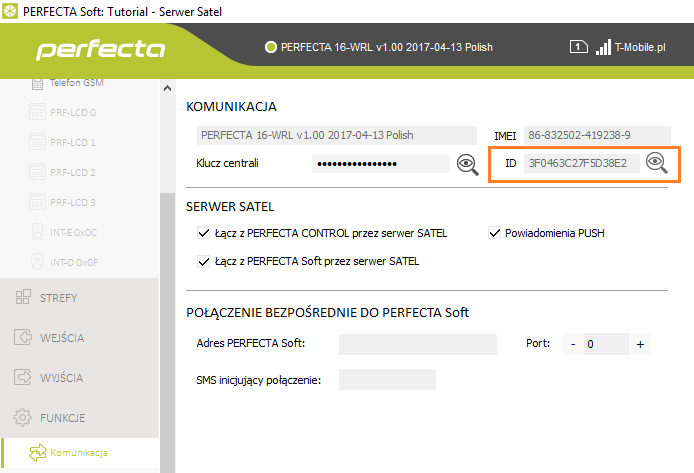

satel perfecta serwer
Centrala po połączeniu się z serwerem SATEL otrzymuje unikalny numer ID. Ten numer można zmienić (hasło * Testy -> Zmiana ID).



To komplet konfiguracji. Będąc w posiadaniu numeru ID, coffeCupnumeru IMEI oraz klucza centrali (parametry widoczne w oknie „Komunikacja”), jesteśmy w stanie zdalnie połączyć się z centralą przy użyciu aplikacji Perfecta Soft. Od teraz zmianę konfiguracji centrali można prowadzić zdalnie z domu lub firmy popijając przy tym kawę. Pozostaje pytanie: jak zdalnie połączyć się teraz z centralą? W kolejnych punktach zostanie to szczegółowo omówione.

Jak zdalnie połączyć się z centralą przez serwer SATEL?

Zanim przejdziemy do pokazu zdalnego połączenia, należy zaznaczyć, że tutaj nie musimy używać przekierowania portów na routerze ani nie musimy posiadać publicznego adresu IP. To właśnie zaleta łączności przez serwer SATEL. Instalator nie musi być fachowcem od sieci internetowych, ponieważ łączność przez serwer SATEL jest w pełni automatyczna.

Krok 1: Uruchomienie programu Perfecta SOFT i wybranie pliku konfiguracyjnego klienta

Po włączeniu programu, wybieramy plik konfiguracyjny centrali, do której chcemy się podłączyć.

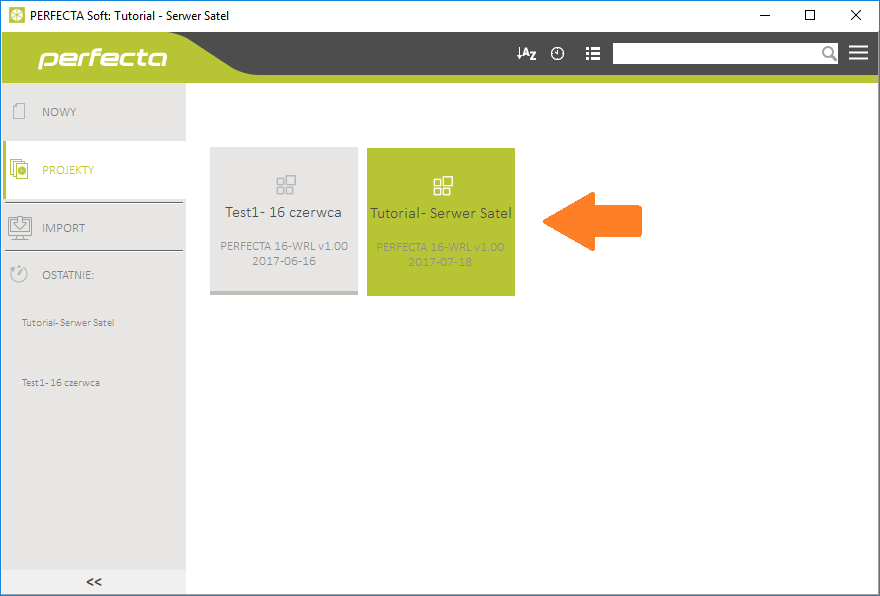

perfecta soft satel
Tutaj należy wskazać plik centrali, do której się będziemy łączyć.

Krok 2: Wybranie rodzaju połączenia z centralą (lokalnie czy zdalnie)

Instalator wskazuje, jaki rodzaj połączenia z centralą będzie realizowany. Aby dokonać wyboru, należy rozwinąć boczne menu klikając na wskazaną ikonę (patrz niżej). Następnie należy wybrać pozycję „POŁĄCZENIE„.

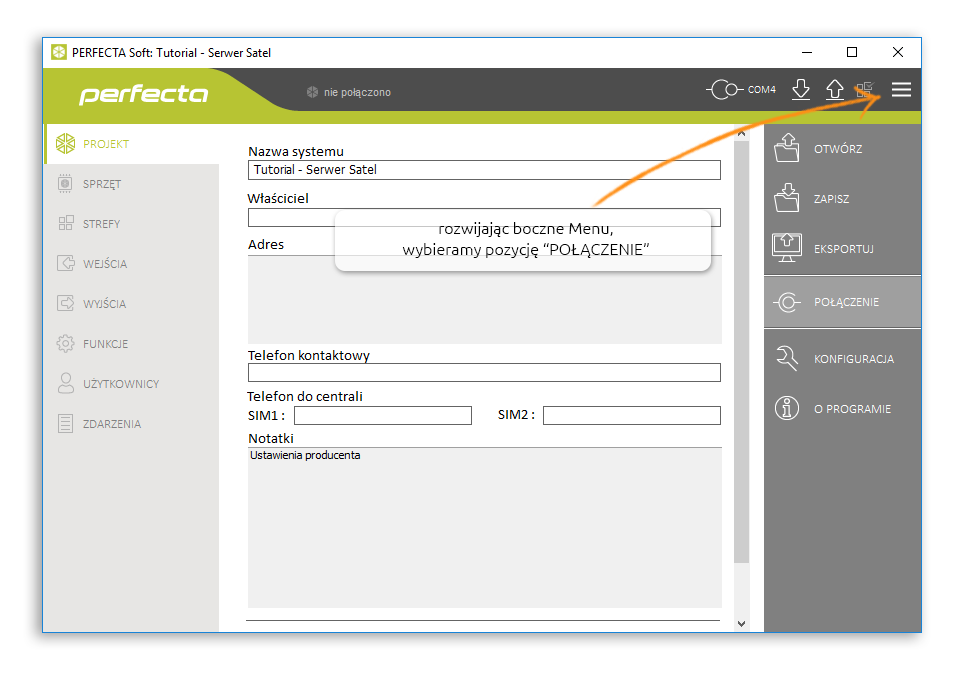

perfecta soft satel rodzaj połączenia
Wybór rodzaju połączenia z centralą

Do wyboru są 3 opcje:

  • połączenie lokalne po kablu USB-RS
  • połączenie zdalne przez serwer SATEL
  • połączenie zdalne przy użyciu wskazanego portu TCP (manualnie przez GPRS)

Nas interesuje środkowa opcja, czyli łączność przez serwer SATEL. Poniższy zrzut przedstawia okno konfiguracyjne.

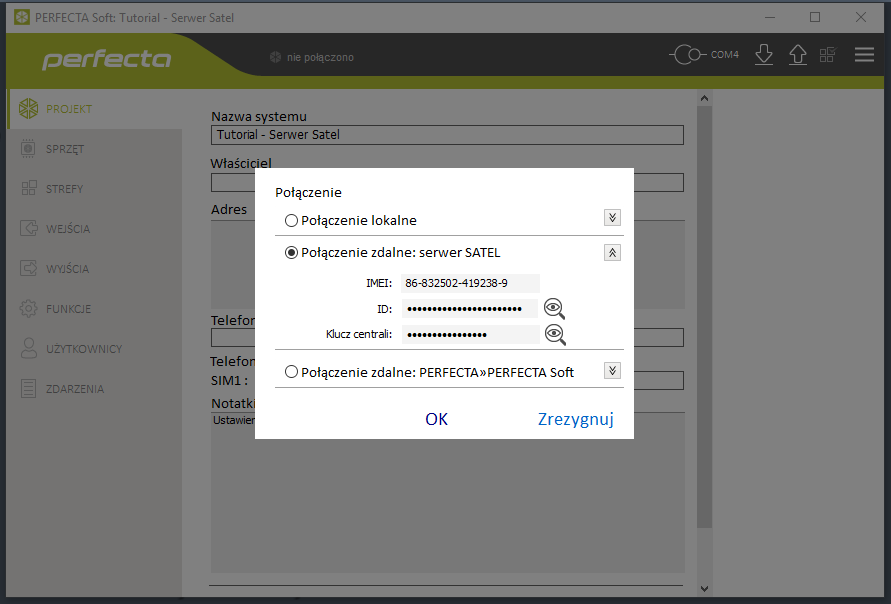

perfecta soft satel połączenie
Do wyboru 3 opcje. W tym przypadku wybieramy połączenie przez serwer SATEL.

Jeżeli wszystkie dane są wpisane zgodnie z ustawieniami centrali, zatwierdzamy to okno przyciskiem „OK” i przechodzimy do ostatniego punktu.

Krok 3: Start połączenia przez serwer SATEL z aplikacją Perfecta SOFT.

Klikając na wskazaną ikonę (patrz zrzut niżej), program na komputerze dokonuje próby łączenia się z centralą za pośrednictwem serwera SATEL.

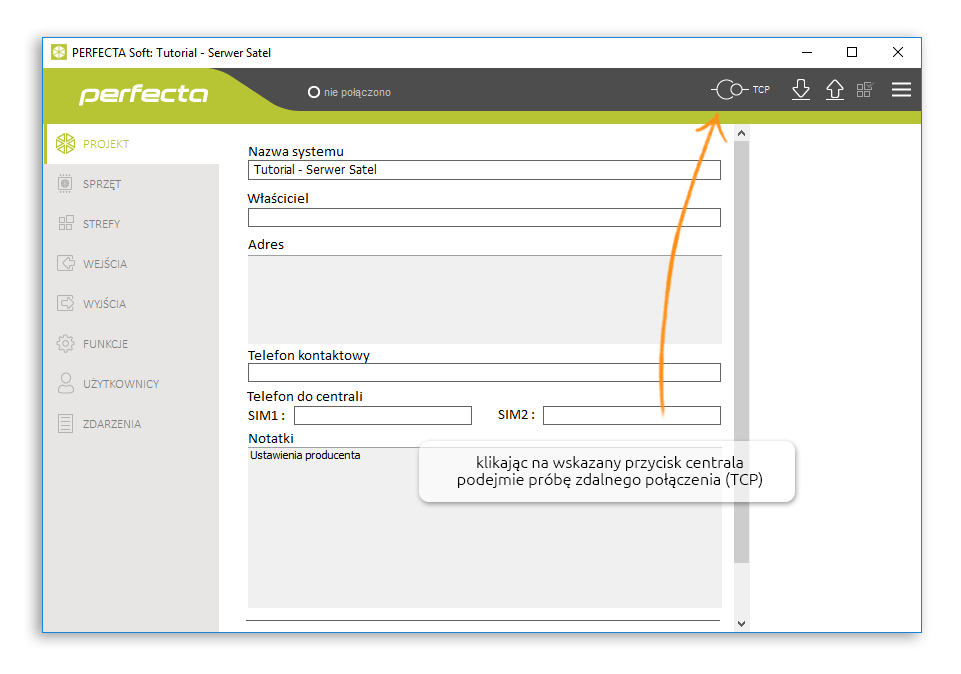

perfecta soft tcp kliknięcie
Kliknięcie rozpoczyna procedurę łączenia zdalnego.

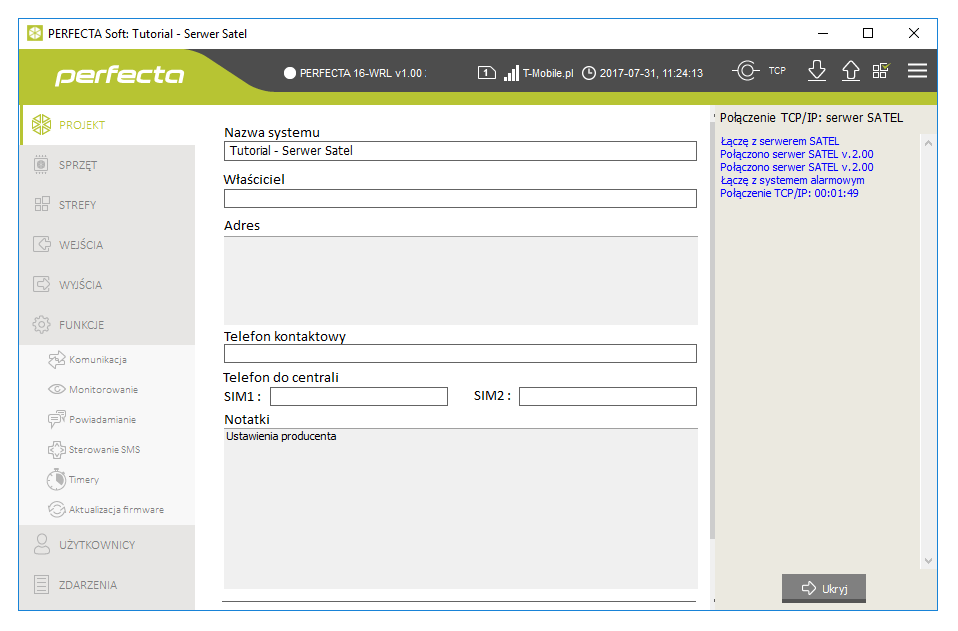

serwer satel łączenie perfecta
Po prawej widoczny przebieg łączenia zdalnego do centrali.



Na powyższym zrzucie można zobaczyć proces łączenia się. To już wszystko. Od tej pory instalator może zdalnie dokonać wszelkich zmian w ustawieniach systemu Perfecta.

Łączność bezpośrednia do centrali?

W ramach uzupełnienia jeszcze jedna ważna informacja. Jeżeli klient nie chce, aby instalator bez jego wiedzy mógł połączyć się z centralą alarmową, musimy zrezygnować z łączności przez serwer SATEL za pomocą programu Perfecta Soft (nie włączamy opcji widocznej w kroku 2 podczas konfiguracji). Klient wciąż zachowuje możliwość łączenia się zdalnie poprzez aplikację mobilną Perfecta Control. Jednak aby instalator mógł skorzystać ze zdalnego połączenia, należy teraz skonfigurować takie połączenie manualnie (adres IP, port, przekierowania na routerze). Dzięki temu zdalny dostęp przez instalatora może być autoryzowany przez użytkownika.

Powiązane produkty

Centrala alarmowa SATEL PERFECTA 16-WRL

PERFECTA 16-WRL Centrala alarmowa

  • Ilość wejść: 8
  • Max ilość wejść: 16
  • Strefy: 2
  • Wyjścia wysokoprądowe: 2
  • Wyjścia niskoprądowe: 2
  • Max ilość wyjść: 16
  • Timery: 8
  • Pamięć zdarzeń: 3584
  • Max ilość użytkowników: 15
  • Wbudowany moduł GSM: TAK
  • Wbudowany moduł radiowy: TAK
  • Napięcie zasilania: 18 V AC
  • Pobór prądu (płyta): 220 mA
  • Parametry linii: NC, NO, EOL, 2EOL/NC, 2EOL/NO
  • Zdalne sterowanie: Aplikacja PERFECTA Control
  • Certyfikat EN50131: Grade 2
  • Wymiary: 160 x 110 mm
  • Temperatura pracy: -10…+55 °C
Zobacz w sklepie
Centrala alarmowa SATEL PERFECTA 32-WRL

PERFECTA 32-WRL Centrala alarmowa

  • Ilość wejść: 8
  • Max ilość wejść: 32
  • Strefy: 2
  • Wyjścia wysokoprądowe: 2
  • Wyjścia niskoprądowe: 2
  • Max ilość wyjść: 16
  • Timery: 8
  • Pamięć zdarzeń: 3584
  • Max ilość użytkowników: 15
  • Wbudowany moduł GSM: TAK
  • Wbudowany moduł radiowy: TAK
  • Napięcie zasilania: 18 V AC
  • Pobór prądu (płyta): 220 mA
  • Parametry linii: NC, NO, EOL, 2EOL/NC, 2EOL/NO
  • Zdalne sterowanie: Aplikacja PERFECTA Control
  • Certyfikat EN50131: Grade 2
  • Wymiary: 160 x 110 mm
  • Temperatura pracy: -10…+55 °C
Zobacz w sklepie

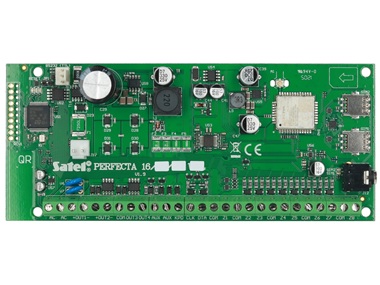

Centrala alarmowa SATEL PERFECTA 16
