Sterowanie rolety z pojedynczego przycisku

Porada widoczna dla konta PREMIUM
Rzadko spotykany sposób sterowania roletami w Integrze
grupa wsparcia dla Instalatorów

Kontakt

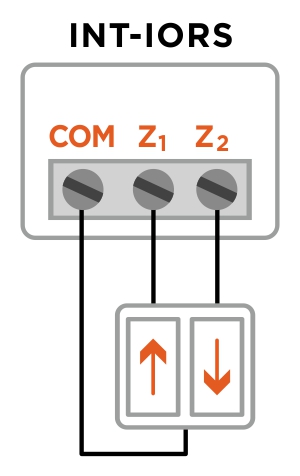

Realizując sterowanie roletami z centrali Integra (np. z manipulatora i aplikacji mobilnej), klient chce, aby mimo to przy oknie znalazł się podwójny przycisk roletowy (patrz poniższy obrazek). Wtedy oba przyciski podłączamy pod dwa wejścia centrali (lub ekspandera) i realizujemy funkcje podnoszenia i opuszczania rolety przez silnik elektryczny.

podłączenie przycisku int-iorsPrzedstawiony schemat to sytuacja, która jest przez instalatorów pożądana i naturalna. Czasami jednak zdarza się, że instalator alarmu zastaje na obiekcie przewód do… tylko jednego przycisku (czyli zamiast 3 żył, dostępne są dwie żyły). Co zrobić w takiej sytuacji? Można skorzystać z dedykowanych sterowników do rolet, którym wystarcza tylko jedno wejście sterujące (jeden przycisk).
Jednak to jest rozwiązanie, które wymusza zwiększenie budżetu na system (kupując zewnętrzne moduły). Natomiast głównym założeniem artykułu jest zrobienie tego wykorzystując centralę serii Integra – bez dodatkowych układów czy urządzeń pośredniczących.

Nasz cel to skonfigurowanie sterowania roletą, wykorzystując do tego tylko jeden fizyczny przycisk. Sterowanie odbywać się będzie w sekwencji: krok po kroku. Oznacza to, że jeden i ten sam przycisk będzie realizował zadanie:

otwórz -> stop -> zamknij -> stop -> otwórz -> stop -> zamknij -> stop itd.

Poniżej widoczny jest diagram sterowania, który pokazuje proces uruchomienia wyjść roletowych.

integra roleta pojedynczy przycisk
Diagram pokazujący proces aktywacji wyjść typu „Roleta w górę” oraz „Roleta w dół” – przy wykorzystaniu tylko pojedynczego przycisku.

Jak to zrobić na centrali Integra? Wszystko po kolei..

Krok 1: Jeden przycisk podłączamy pod dwa wejścia centrali

Fizycznie mowa o wciąż jednym przycisku, natomiast w systemie musimy go podłączyć pod dwa fizyczne wejścia (np. Z1 i Z2). Poniżej widoczny jest przykładowy schemat:

Porada widoczna dla konta PREMIUM
Oceń poradę:

Powiązane produkty

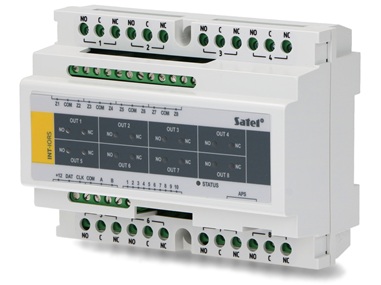

Ekspander INT-IORS
