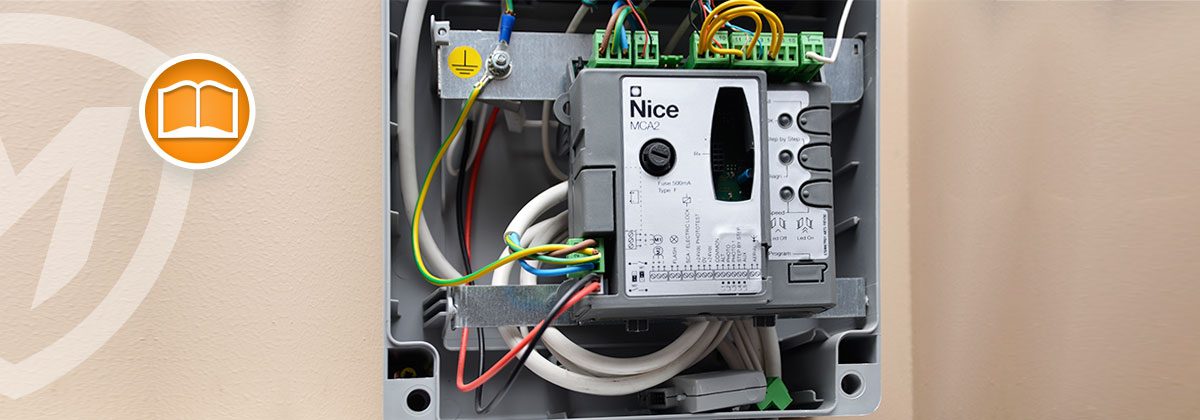

Jak podłączyć zewnętrzny odbiornik do centrali NICE MC424?

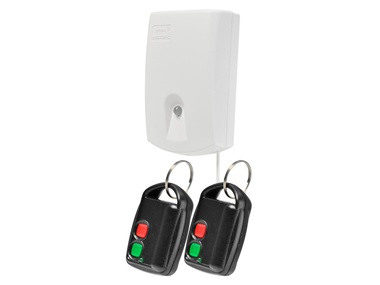

Montując nowy system automatyki, bardzo często zdarza się, że klient posiada już jakieś piloty pochodzące np. z automatyki bramy garażowej. Jeśli nie są to piloty firmy Nice, a chcemy wykorzystać je do sterowania nowym automatem, niezbędny okaże się zakup zewnętrznego odbiornika. Odbiornik ten musi obsługiwać częstotliwość oraz kodowanie pilota klienta.

Pokażę przykład podłączenia takiego odbiornika do popularnej centrali MC424, dostarczanej do siłowników WINGO2024.

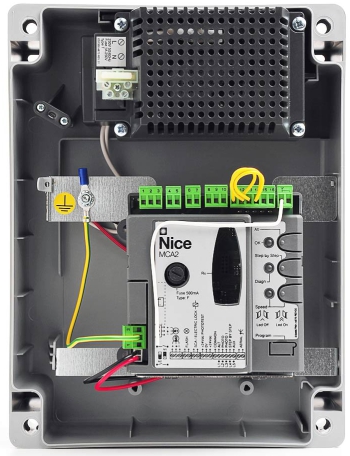

Centrala – wyjścia, wejścia

Centrala MCA2 (taki jest symbol roboczy płytki elektroniki), posiada szereg złączy. Pomijając zaciski służące do podłączenia silników (1, 2, 3), lampy sygnalizacyjnej (4, 5) i kontrolki stanu bramy (6, 7), skupiamy swoją uwagę na zaciskach od numeru 8 do 16.

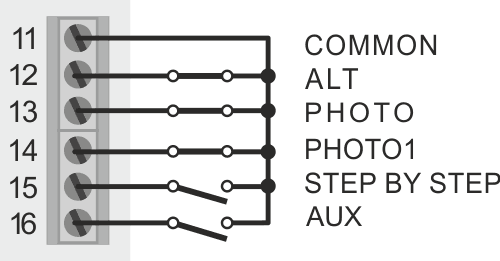

Wejścia sterujące centrali MC424

Sterowanie centrali, wywoływane jest poprzez zwarcie zacisku wspólnego COMMON (zacisk numer 11) do interesującego nas wejścia. W przypadku podłączenia zewnętrznego sterownika, służącego do otwierania i zamykania bramy, musimy posłużyć się wejściem numer 15 bowiem to ono odpowiada za sterowanie automatyką typu krok po kroku (otwórz-stop-zamknij).
W centralach z magistralą „BlueBus”, zamiast złącz „Step By Step” i „Common” można spotkać parę zacisków „P.P”. Działanie złącz P.P (Passo Passo) jest analogiczne do Step by Step.
Należy pamiętać, że przekaźnik w zastosowanym odbiorniku powinien pracować w trybie monostablinym i posiadać wyjście NO. A więc styk COM przekaźnika w odbiorniku należy podłączyć do wyjścia 11, a styk NO do wejścia 15, czyli do „Step by Step”.

Zasilanie odbiornika

Złącza 8, 9, 10 odpowiadają za zasilanie urządzeń podłączanych do centrali takich jak fotokomórki oraz właśnie zewnętrzne radioodbiorniki. Opis zacisków wygląda następująco:

Złącze 8:     + 24V Stand By (obciążalność 100 mA)
Złącze 9:     – (masa)
Złącze 10:  +24V (obciążalność 200 mA)
