JSON w GPRS-A – jak wydobyć wartość temperatury z czujek?

Kolejna pozycja dedykowana dla instalatorów, którzy oprócz codziennej „rutynowej” konfiguracji chcą wycisnąć z urządzenia tyle, ile daje fabryka.

Tym razem zaglądając pod maskę modułu GPRS-A zobaczymy, jak moduł radzi sobie z wysyłaniem danych w formacie JSON. W ramach testu skorzystamy z aplikacji „Hercules” jako serwera odbierającego dane z modułu i podłączonych do niego czujek DS-T1.

INTRO: Jak przygotować moduł do pracy w ramach IoT? Format JSON.

Do konfiguracji modułu GPRS-A służy darmowy program GX Soft. Standardowa konfiguracja nas nie interesuje, natomiast skupimy się na konfiguracji parametrów GPRS, które posłużą do połączenia modułu z internetem.

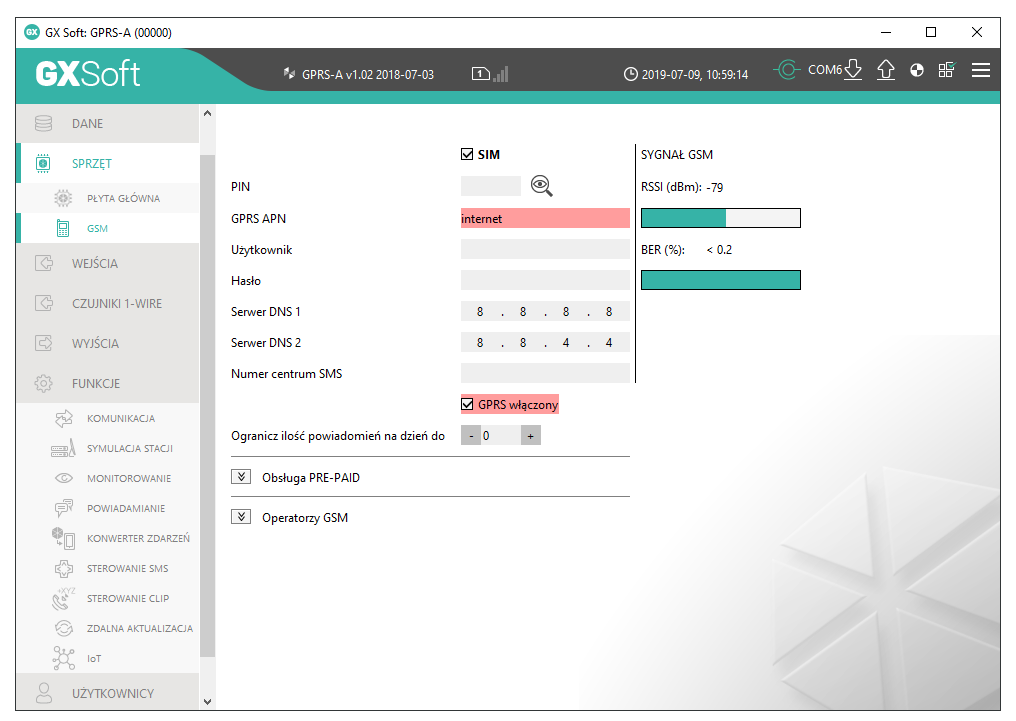

W module GPRS-A włączamy obsługę karty SIM, podajemy parametry APN (APN, użytkownik, hasło) dla danego operatora oraz włączamy opcję „GPRS włączony„. Adres serwera DNS (8.8.8.8) możemy pozostawić niezmieniony. Dla naszej testowej karty (T-Mobile), APN to „internet”, natomiast pola „Użytkownik” i „Hasło”pozostawiamy puste.

Kolejnym krokiem będzie włączenie funkcji IoT. Przechodzimy do zakładki: FUNKCJE -> IoT.

Na screenie widać, że została włączona funkcja IOT oraz wybrany jest format JSON. Do pełni szczęścia należało jeszcze podać adres IP serwera (czyli komputera, na który dane będą wysyłane z modułu) oraz numer portu (ten port należy przekierować u siebie na routerze).

Po prawej stronie widzimy pole „Ramka”. Tutaj został zaznaczony tylko „Stan czujników 1-Wire”, „Napięcie zasilania” oraz „IMEI”. Właściwie to w tym miejscu widać, jakie informacje moduł może cyklicznie wysyłać na zewnątrz. Nas interesują tylko wspomniane wyżej pozycje.

Ostatni ważny parametr: częstotliwość wysyłania danych. Tutaj parametr nazywa się „Polling„. W przykładzie ustawiam wysyłanie raz na 10 sekund. W docelowym rozwiązaniu wartość ta może być inna.

Gotowe! Zakładając, że wcześniej podłączyliśmy czujniki temperatury do GPRS-A, teraz co 10 sekund moduł wyśle ramkę TCP na podany adres IP i port. Reszta po stronie naszej aplikacji.

Przeprowadzamy test w programie Hercules. Analiza ramki w formacie JSON.

Na początek, zanim stworzymy własną aplikację na system Windows, zobaczymy wyniki w ogólnodostępnym programie, który może pełnić rolę serwera. Tam zobaczymy, jak wygląda ramka w formacie JSON, którą wysyła moduł GPRS. Będzie to program „Hercules”. Na poniższym filmie pokazano, w jaki sposób skonfigurować program Hercules do pracy w ramach serwera TCP.

Jak zaznaczono w powyższym filmie, program Hercules stanowi tylko „bazę” do dalszej analizy protokołu. W programie tym możemy podejrzeć, jak wygląda faktyczna ramka wysyłana przez moduł GPRS-A i na tej podstawie będziemy w stanie zaprojektować docelowe rozwiązanie.

dalsze działania po stronie integratora

Już wiemy w jaki sposób skonfigurować moduł GPRS-A, aby ten cyklicznie wysyłał ramkę danych w formacie JSON zawierającą m.in. wartości temperatur (max. 8). Teraz instalator, integrator, programista może zaprojektować własny system, w którym te temperatury będą wyświetlane, przetwarzane itp.

Dobrym punktem wyjścia może być system „Node-Red”, który można zaimplementować na Windowsie a także na znanej platformie Raspberry PI.  Jest to jednak osobny wątek, który wykracza poza ramy tego artykułu. Jeżeli będzie zainteresowanie zgłębieniem wiedzy w zakresie modelowania systemów w środowisku Node-Red, stworzymy osobny artykuł bądź serię artykułów na ten temat.
