INT-TSI – wyświetlanie obrazu z kamer i NVR’ów

Aktywny Partner-Montersi.pl

Kontakt

Na wsparciu dostępne są już poradniki (filmy – linki na dole strony) dotyczące wyświetlania obrazu z kamer, przy czym wciąż widzimy trudności w uruchamianiu tej funkcjonalności. Ten artykuł ma na celu wskazanie miejsc, na które instalator powinien zwrócić szczególną uwagę podczas konfiguracji kamer i rejestratorów.

Kodowanie obrazu – H.264 czy H.265?

INT-TSI obsługuje kodek H.264. Nie obsługuje kodeku H.265. Dlatego w ustawieniach kamery należy upewnić się, że wybrane kodowanie to H.264. To ważne, ponieważ dzisiaj zdecydowana większość rozwiązań IP oparta jest o kodowanie H.265 (jest po prostu bardziej ekonomiczne). Zrzut pokazuje, w którym miejscu kamery należy to sprawdzić.

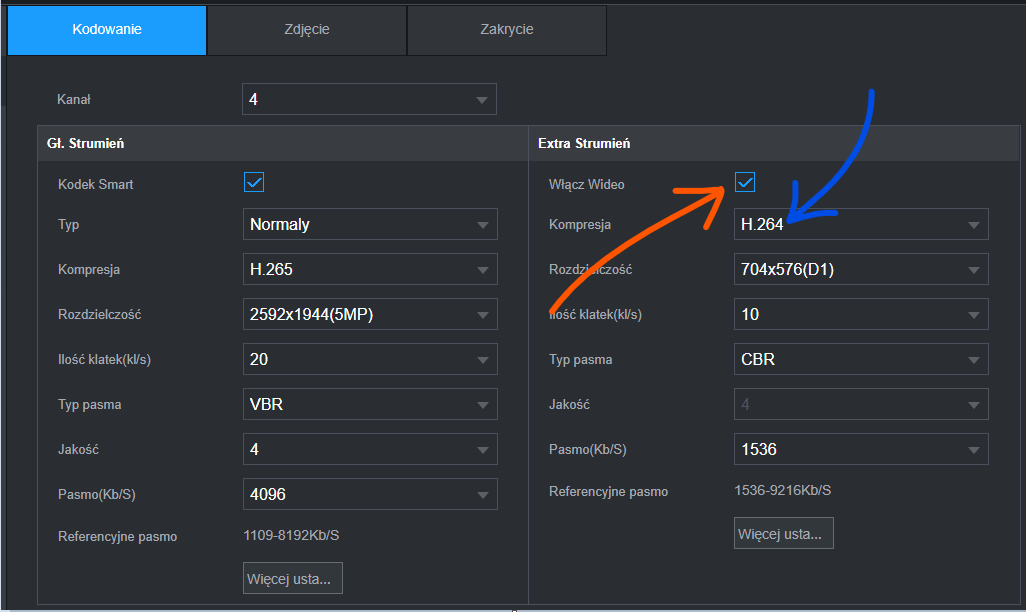

h.264 kamera TSI
Rys. 1. Należy upewnić się co do kodowania oraz tego, czy extra strumień jest włączony.

Czy dodatkowy strumień jest włączony?

Strumień dodatkowy, strumień pomocniczy, ekstra strumień, strumień drugi itd. Pod różnymi hasłami występuje ten strumień, przy czym zawsze chodzi o to samo: strumień, który nie jest strumieniem głównym. Dlaczego w ogóle chcemy korzystać ze strumienia dodatkowego? Odpowiedzi jest kilka:

  • INT-TSI ma rozdzielczość wynoszącą 800×480. Nie ma więc sensu „ładować” do niego strumienia głównego, którego rozdzielczość to np. 1920×1080. INT-TSI będzie musiał i tak to przeskalować – dlatego lepiej korzystać z dodatkowego strumienia, który będzie „lżejszy” (będzie miał mniejszą rozdzielczość).
  • Na głównym strumieniu najczęściej zostawiamy kodowanie H.265. To kodowanie sprawi, że nasz rejestrator zapisze 2x więcej materiału wideo. Jednak wspomniane kodowanie H.265 nie zostanie obsłużone przez INT-TSI – dlatego lepiej korzystać z dodatkowego strumienia, któremu ustawimy kodowanie H.264.

Skoro została przywołana kwestia rozdzielczości, to przyjrzyjmy się temu bliżej.

Jaką rozdzielczość strumienia wideo kamery należy ustawić?

Wydawałoby się, że jak największą. O ile ma to sens dla głównego strumienia, który jest tym „właściwym” strumieniem do nagrywania (w końcu chcemy gromadzić nagrania o wysokiej szczegółowości), to do podglądu obrazu na manipulatorze INT-TSI wystarczy dość niewielka rozdzielczość.

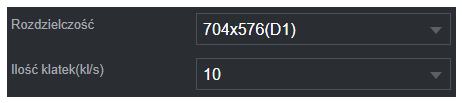

rozdzielczość int-tsi kamera
Rys. 2. D1 to rozdzielczość strumienia, która w zupełności wystarczy dla manipulatora INT-TSI.

Tak się składa, że strumień dodatkowy ma często domyślną rozdzielczość ustawioną jako D1 – i taką rozdzielczość proponujemy. To w zupełności wystarcza dla naszego manipulatora (w końcu rozdzielczość jego ekranu wynosi 800×480).

Skomplikowane hasła do kamery

Ten akapit proponuję traktować bardziej jako ciekawostkę zamiast wytycznych. Zauważyliśmy, że ustawianie hasła „zbyt silnego”, które zawiera „wyrafinowane” znaki specjalne może spowodować, że INT-TSI nie będzie potrafił tego poprawnie rozkodować. Dlatego proponujemy zwracać uwagę na ten czynnik. Jeżeli okaże się, że zbyt silne hasło uniemożliwia poprawną pracę manipulatora (brak odczytu obrazu), to można stworzyć osobnego użytkownika (z łatwiejszym hasłem) w kamerze/rejestratorze o uprawnieniach tylko do podglądu obrazu.

Uwaga!
Sugerujemy szczególną ostrożność przy stosowaniu się do powyższej informacji. Stosowanie silnych haseł jest zalecane i jeżeli to tylko możliwe, powinniśmy stosować złożone kombinacje cyfr, liter i znaków specjalnych.

Z jakich urządzeń mogę pobrać obraz, aby wyświetlić go w INT-TSI?

Generalnie: z urządzeń sieciowych IP, przy czym wcale nie muszą to być tylko kamery IP. Poniżej ogólna lista:

O ile pierwsze dwie opcje wydają się oczywiste, to trzecia opcja nie zawsze taka jest. Jednak po kolei…

Pobieranie obrazu z kamery wydaje się być naturalne – w końcu w taki sposób ta funkcja jest promowana. Należy jednak pamiętać, że obraz tej kamery możemy również podebrać nie z niej samej, ale z rejestratora, do którego ta kamera jest podłączona. W takim przypadku w linku RTSP należy dodatkowo wskazać, o jaki kanał rejestratora chodzi (rejestrator może być np. 8 kanałowy i musimy wskazać, że mamy na myśli jego drugi kanał – czyli drugą kamerę).

Kontrowersje budzi trzecia opcja, w której mamy „klasyczny” system (np. stary CVBS albo nowsze wariacje AHD, HD-CVI, HD-TVI) z kamerami analogowymi. Oczywiste jest, że z nich obrazu nie pobierzemy – w końcu te kamery nie mają karty sieciowej a tylko złącze BNC na kabel koncentryczny. Jednak podłączenie tej kamery do rejestratora otwiera przed nami nową możliwość – rejestrator już posiada kartę sieciową, która umożliwia podłączenie sprzętu do internetu. Od tej pory możemy pobrać obraz z poszczególnych kamer analogowych, przy czym ten obraz będziemy pobierać z rejestratora DVR. To on będzie naszym „pośrednikiem”.

Linki RTSP do popularnych kamer i rejestratorów

BCS Line / Dahua:

rtsp://adresIP:554/cam/realmonitor?channel=1&subtype=1

gdzie:

  • 554 – to port RTSP
  • channel = 1 – w przypadku kamery po prostu „1”, a w przypadku rejestratora podajemy numer kanału rejestratora.
  • subtype=1 – to rodzaj strumienia (1 – strumień dodatkowy, 0 – strumień główny)

BCS Point:

NVR:

rtsp://adresIP:554/unicast/c3/s1/live

gdzie:

  • 554 – to port RTSP
  • c3 – to kanał rejestratora (tutaj „3”)
  • s1 – to rodzaj strumienia (1 – strumień dodatkowy, 0 – strumień główny)

Kamera:

rtsp://adresIP:554/media/video2

gdzie:

  • 554 – to port RTSP
  • video2 – to rodzaj strumienia (2 – strumień dodatkowy, 1 – strumień główny)

Hikvision / BCS View / BCS Basic:

rtsp://adresIP:554/Streaming/Channels/102

gdzie:

  • 554 – to port RTSP
  • 1 – to kanał rejestratora (tutaj „1”), w przypadku kamery używamy „1”
  • 02 – to rodzaj strumienia (02 – strumień dodatkowy, 01 – strumień główny)
