Jak podłączyć czujkę PDM-I12 firmy Vanderbilt?
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Zobacz również
Podłączenie i konfiguracja modułu GPRS-T2 z centralą alarmową (cz.2)
Hasła w centralach Integra – musisz to wiedzieć jeśli instalujesz w obiektach wymagających zgodności z normą PN-EN 50131-1
Sterowanie zaworem wody przy pomocy SATEL ABAX
Jaki napęd wybrać do bramy skrzydłowej?
Programowanie centrali ROBUS
Popularne niegdyś czujki Siemens IR120C zostały zastąpione nową linią produktów, wytwarzanych przez amerykańską firmę Vanderbilt Industries. Jednym z powszechniej stosowanych w naszych systemach SSWiN urządzeń jest czujka o symbolu PDM-I12. Typowa dla niej konstrukcja – obejmująca obudowę, piroelement, części elektroniczne i styk antysabotażowy – nie zawiera zacisków oznaczonych jako NC oraz TMP. Mimo to czujka ta przeznaczona jest dla systemów konwencjonalnych. Jak zatem podłączyć ją do centrali?

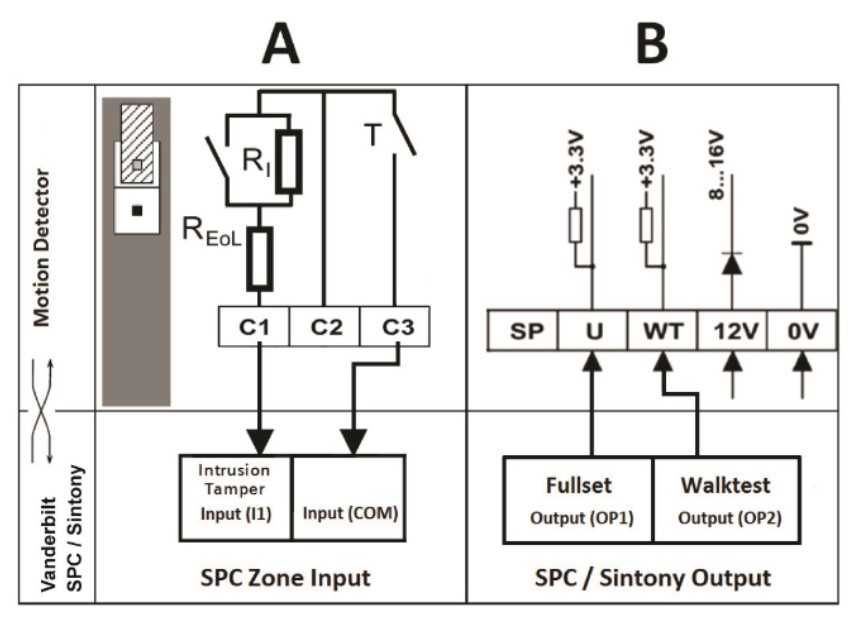

Oryginalny schemat z instrukcji
Poniżej widoczny jest schemat dostępny w instrukcji dołączonej do produktu:
Zaciski w czujce to: C1, C2, C3, SP, U, WT, 12V i 0V. Dwa ostatnie odpowiadają za zasilanie urządzenia, które można zrealizować ze złączy AUX i COM central Satel (ewentualnie złączy OUT3/4 i COM z „dużych” central Integra, które nie posiadają zacisku AUX). Jednak najpoważniejszym problemem pozostaje brak znanych instalatorom zacisków oznaczonych „tradycyjnie” jako NC-NC i TMP-TMP.
Ale nie jest to sytuacja nie do rozwiązania – a szczególne znaczenie mają w tym przypadku zaciski C1, C2 oraz C3.
Jak podłączyć czujkę PDM-I12 do wejścia centrali alarmowej?

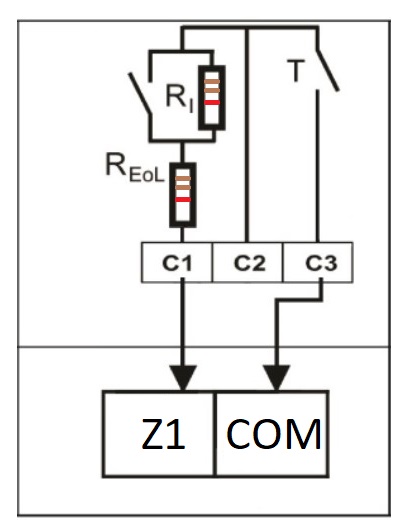

Propozycja podłączenia czujki do centrali alarmowej (Rys. 2):

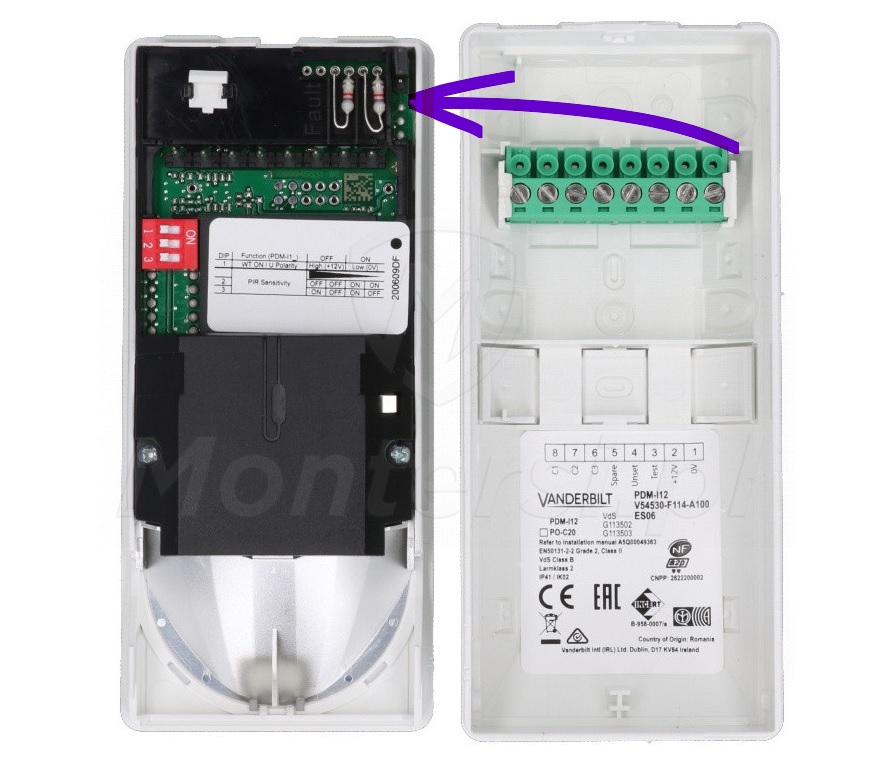

Wcześniej czujki były podłączane do zacisków Zx i COM central alarmowych. W tym konkretnym przypadku należy użyć złączy C1 oraz C3, natomiast zacisk C2 pozostawić wolny (nie podłączać go). Taki sposób podłączenia to 2EOL/NC. Jeżeli chodzi o rezystory, warto zwrócić uwagę na poniższe zdjęcie (Rys. 3):
Rezystory są już fabrycznie zainstalowane w odpowiednich złączach czujki, jednak ich wartość to 4,7 kΩ (kiloomów). Centrale alarmowe Satel standardowo obsługują konfigurację 2EOL z dwoma opornikami o wartościach 1,1 kΩ. W związku z tym należy wyjąć zamontowane przez producenta rezystory i zainstalować własne – dostarczone razem z centralą alarmową.
Warto wiedzieć
Niektóre produkty Satel – na przykład centrale alarmowe Integra serii Plus, centrale Versa, ekspandery INT-E – mają możliwość ustalenia innej wartości rezystancji obsługiwanych przy konfiguracji 2EOL/NC. Przykładowo dla wszystkich wejść centrali Integra 64 Plus można ustawić oba rezystory na wartość 4,7 kΩ.

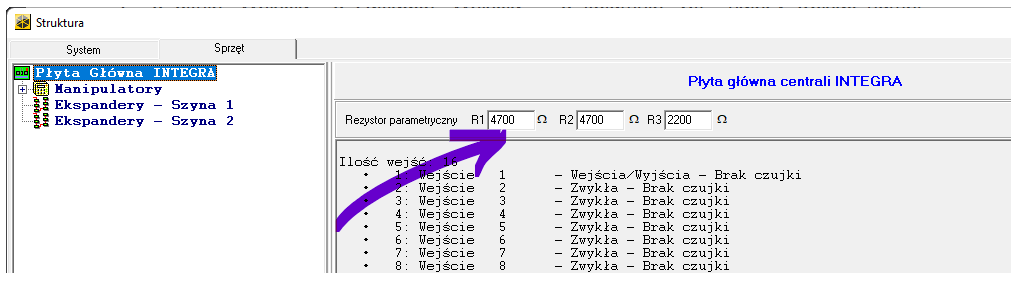

Poniższy zrzut prezentuje, w którym miejscu można dokonać modyfikacji:
Jeżeli, jak na rysunku 4, zostanie zaproponowana własna konfiguracja, rezystory o podanych wartościach należy stosować konsekwentnie we wszystkich czujkach – tych podłączonych do wejść centrali oraz tych podpiętych do wejść manipulatorów.
W samej czujce znajdują się trzy pary otworów. Zostały oznaczone następująco:
- Fault
- Intr.
- EOL
W tym przypadku istotne są druga oraz trzecia para (Intr. oraz EOL). Obie należy wyposażyć w rezystory odpowiadające konfiguracji centrali. Co ważne, istnieje bliźniacza wersja przedstawionej w tym artykule czujki PDM-I12 – jest to model PDM-I12T (z dopiskiem „T”). Ten wariant posiada dodatkowo wbudowany mechanizm antymaskingu (oznaczony jako „Trouble” – stąd litera „T”). Podłączenie przebiega bardzo podobnie jak w omawianym przykładzie, przy czym można zastosować trzy rezystory – trzeci opornik będzie odpowiadał za antymasking.
