Satel ABAX 2 – czym się różni w stosunku do poprzedniego ABAX’a?

Abax 2 - co zyskał następca ABAX?

Kontakt

Od 1 kwietnia 2019 w ofercie Satel dostępny jest nowy system bezprzewodowy – ABAX 2. Poprzedni system, dobrze znany „ABAX” został zastąpiony nowymi urządzeniami o nowych możliwościach. Jednak nie o możliwości tutaj chodzi, a o rozwiązania technologiczne, które zostały zaimplementowane w nowym ABAX 2.

Aby zrozumieć fenomen zmian, najpierw przyjrzymy się temu, jak wyglądał wcześniejszy system „ABAX” (w stosunku do nowego ABAX 2).

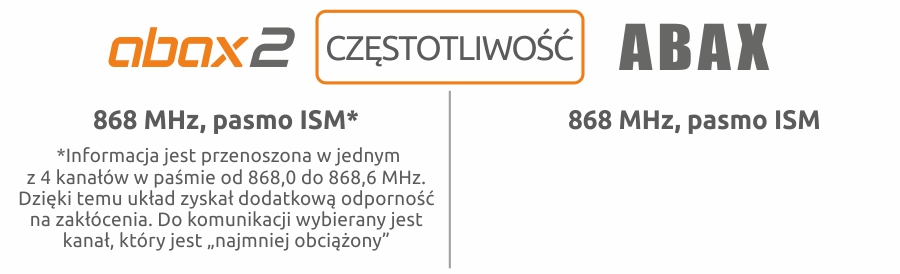

Praca na częstotliwości 868 MHz, ale są zmiany

ABAX od samego początku pracował w paśmie o częstotliwości 868 MHz, a więc w tzw. paśmie ISM (Industrial, Scientific, Medical). Jest to pasmo radiowe, którego używanie nie wymaga licencjonowania. Podobnie ma się rzecz w przypadku systemów bezprzewodowych pracujących w paśmie 433 MHz (433-434 MHz). Tam również mamy do czynienia z pasmem ISM.
Istnieje jednak różnica, jeżeli chodzi o pracę w paśmie o częstotliwości 868MHz a 433 MHz.

Bez zbędnej polemiki można przyjąć, że pasmo 868 MHz jest w większym stopniu „wolne od zakłóceń”. Dodatkowo odpowiednie regulacje nakładają na to pasmo większe obostrzenia, które dają większą gwarancję niezawodności przesyłu informacji dla konsumenta (w porównaniu do 433 MHz).
Stary ABAX pracował na 868 MHz, nowy ABAX2 również pracuje na tej samej częstotliwości. Jaka więc tutaj nastąpiła zmiana?

Pasmo, a właściwie zakres pasma od 868,0 do 868,6 MHz podzielono na 4 kanały. Tym razem informacja nie jest przenoszona pełną szerokością kanału 868-868,6 MHz, ale w jednym z 4 kanałów. Dzięki temu układ zyskał dodatkową odporność na zakłócenia. Wybór konkretnego kanału ustalany jest automatycznie przez kontroler ACU-220 lub ACU-280 na podstawie aktualnej zajętości i poziomu zakłóceń.

Do komunikacji wybierany jest ten kanał, który w danym momencie jest „najmniej obciążony”. Ważne jest, że instalator nie ingeruje w pracę tych kanałów. Kontroler bezprzewodowy sam dba o to, aby komunikacja przebiegała jak najsprawniej.

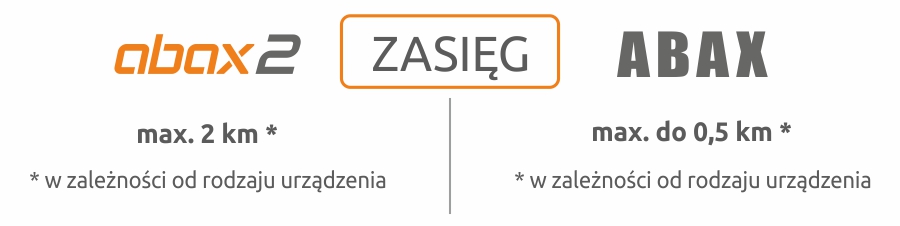

Zasięg urządzeń – do 2 km w terenie otwartym

Powyższy parametr daje nadzieję, że w danym budynku zasięg będzie wystarczająco dobry. Oczywiście podawany parametr dotyczy otwartej przestrzeni, ale jest kilkukrotnie wyższy niż w starszym ABAX, gdzie tam zasięg na zewnątrz był definiowany w okolicach 500m. Jaki tutaj będzie realny zasięg? Żaden profesjonalista nie użyje tutaj magicznego kalkulatora, bo określenie dokładnego zasięgu jest z wielu przyczyn niemożliwe.

Istnieją jednak narzędzia, które pozwolą na „wybadanie” obiektu pod kątem jego gotowości do przyjęcia systemu bezprzewodowego. Mowa o testerze zasięgu sygnału radiowego ARF-200.
Powiem wprost – jeżeli w naszym portfolio chcemy zamieścić pozycję „Budowa zaawansowanych systemów bezprzewodowych bazujących na ABAX 2”, to nie posiadając testera – nie jesteśmy profesjonalistami, tylko spekulantami.

Do kompletu informacji na temat zasięgu:

Współpraca z centralami alarmowymi.

Nowy ABAX 2 niezmiennie komunikuje się z centralami serii INTEGRA, INTEGRA Plus oraz VERSA. Czyli w ramach central Satel, sytuacja nie uległa zmianie. Ta komunikacja odbywa się po magistrali. Jednak w większym kontrolerze (ACU-220) spotkamy dodatkowe wejścia i wyjścia, które umożliwią podłączenie tego kontrolera do dowolnej centrali alarmowej lub innego układu elektronicznego (np. sterownika PLC itp.). Programowanie odbywa się wtedy tylko przy użyciu dedykowanego programu – ABAX 2 Soft.

Mniejszy kontroler (ACU-280) nie umożliwia łączenia do innych central niż Versa czy Integra.

Tak jak wcześniej (ABAX) tak i teraz (ABAX2) – te systemy nie współpracują z centralami serii PERFECTA.

Czas pracy na baterii

W poprzednim ABAX wiadome było, że czas pracy na baterii zależy m.in. od tzw. czasu odpytywania. Mógł on wynosić 12, 24 lub 36 sekund. Im rzadziej kontroler odpytywał urządzenia (np. 36 sekund), tym baterie mogły pracować w urządzeniach dłużej (przedstawiane wartości wynosiły 3-5 lat).
Teraz jest podobnie, przy czym doszło do pewnych detalicznych zmian – tak jak praca nawet do 8 lat (!). Ale po kolei.

Okres odpytywania został zastąpiony przez okres komunikacji. Nie chodzi o samą zmianę nazwy parametru, ale też o zasadę działania. Wcześniej to kontroler odpytywał urządzenia „czy są, jaka jest ich kondycja, bateria itp.”. Tym razem (ABAX 2) to czujki same się zgłaszają w określonych odstępach czasu, czyli co 12, 24 albo 36 sekund.

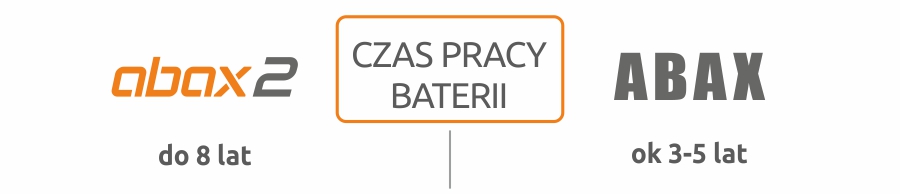

ABAX2 - Czas pracy baterii nawet do 8 lat

Oprócz podanych czasów, w nowym ABAX2 występuje opcja „ECO”, która jest niczym innym jak okresem komunikacji wynoszącym 3 minuty. Zaznaczenie opcji „ECO” dla danej czujki sprawi, że globalny parametr „Okres komunikacji” dla tej czujki nie będzie uwzględniany. Czyli można przyjąć, że teraz okres komunikacji może wynosić 12, 24, 36 lub w trybie ECO180 sekund. Producent informuje, że w tym ostatnim przypadku, bateria w czujce może wytrzymać nawet do 8 lat (wg badań laboratoryjnych).

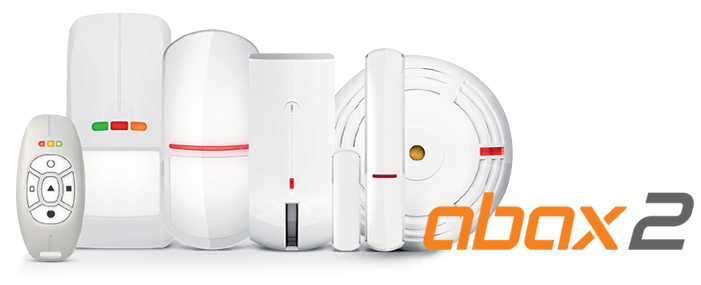

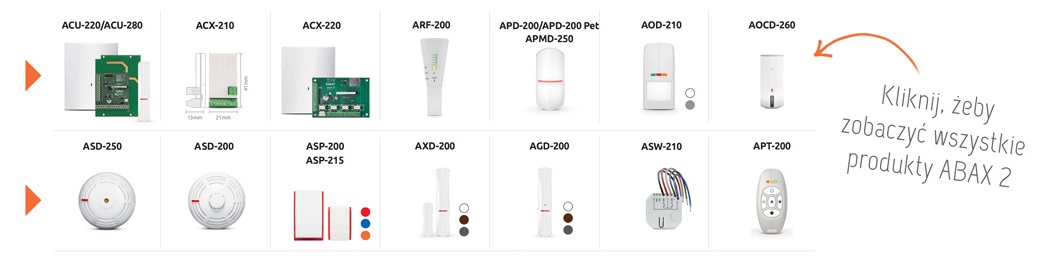

Nowe urządzenia, nowy design i możliwości

W nowym ABAX 2 spotkamy nowe pozycje sprzętowe, które posiadają ciekawe udogodnienia. Na przykład czujki ruchu, sygnalizator wewnętrzny, oprócz pełnienia swoich funkcji, posiadają dodatkowo wbudowaną czujkę temperatury. Ta czujka nie może być wciągnięta w „logikę” centrali, tzn. nie można np. uzależnić stanu wyjścia od temperatury, ale możemy tą temperaturę wyświetlać w manipulatorach.

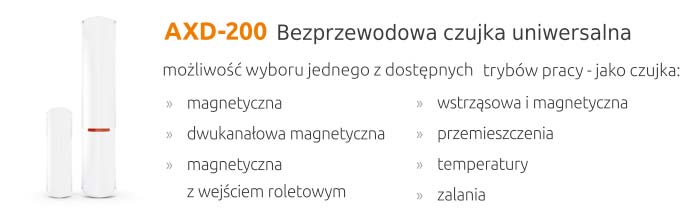

Inną ciekawą opcją jest nowa czujka uniwersalna – AXD-200. Można ona pełnić jedną z siedmiu funkcji. Np. może być czujką magnetyczną i wibracyjną, zalania, temperatury, przemieszczenia itd. Wybór pożądanego trybu pracy polega na delikatnym uderzaniu w obudowę czujki (to nie żart). Czujka wykrywa wibracje i na tej podstawie ustawia się do odpowiedniego trybu. Dzieje się to oczywiście tylko wtedy, kiedy czujka jest wprowadzona w jej „własny tryb serwisowy”.

AXD-200 - bezprzewodowa czujka uniwersalna

ABAX 2 to też miniaturowe ekspandery wejść/wyjść (mieszczące się w głębokiej puszce elektrycznej), sterownik 230V do gniazda elektrycznego, czujka zmierzchowa. Niektóre z tych elementów nie są jeszcze dostępne (na dzień 23 maja 2019).

Programowanie. Czy muszę się uczyć od nowa?

Nie. Jeżeli poprzedni ABAX jest nam znany, to „przesiadka” na nową wersję ABAX’a – ABAX 2 nie będzie problemem. Zasady poruszania się po programie są takie same. Oczywiście należy sumiennie zapoznać się z wszelką dostępną dokumentacją, ale nie powinno to stanowić problemu (w końcu jesteśmy profesjonalistami, którzy nie wstydzą się zajrzeć do instrukcji :) ).

Oceń poradę:

Powiązane produkty

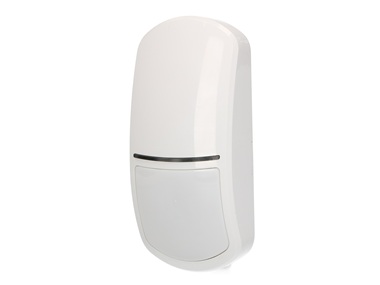

Czujka ruchu APD-200 Pet

APD-200 Pet Czujka ruchu DUAL PIR, ABAX 2

Parametry techniczne:

  • Rodzaj komunikacji: Dwukierunkowa
  • Częstotliwość pracy: 868 MHz
  • Zasięg komunikacji bezprzewodowej: 2000 m
  • Ilość kanałów: 4
  • Chroniony obszar: 14 x 16 m
  • Rodzaj detektora: 2x PIR
  • Wysokość montażu: 2.4 m
  • Odporna na zwierzęta: TAK
  • Sygnalizacja optyczna: Dioda LED
  • Kolor: Biały
  • Temperatura pracy: -10…+55 oC
  • Bateria: CR123A 3 V
  • Pobór prądu: 12 mA
  • EN50131: Grade 2
  • Wymiary: 62 x 137 x 42 mm
  • Waga: 0.107 kg
Zobacz w sklepie

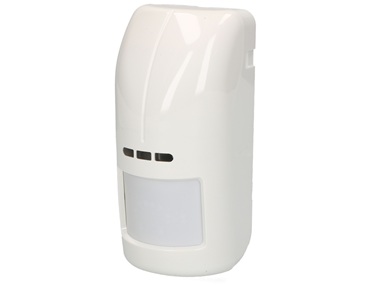

Czujka ruchu AOD-210

AOD-210 Zewnętrzna, dualna czujka ruchu, ABAX 2

Parametry techniczne:

  • Rodzaj komunikacji: Dwukierunkowa
  • Częstotliwość pracy: 868 MHz
  • Zasięg komunikacji bezprzewodowej: 2000 m
  • Zajmowana ilość wejść w kontrolerze ABAX: 2
  • Chroniony obszar: 16 x 16 m
  • Rodzaj detektora: RIP + MW
  • Wysokość montażu: 2.4 m
  • Antymasking: TAK
  • Odporna na zwierzęta: Do 20 kg
  • Obudowa: IP54
  • Kolor: Biały
  • Temperatura pracy: -40…+55 oC
  • Bateria: CR123A 3V
  • Pobór prądu: 30 mA
  • EN50131: Grade 2
  • Wymiary: 65 x 138 x 58 mm
  • Waga: 0.182 kg
Zobacz w sklepie
Czujka uniwersalna AXD-200

AXD-200 Bezprzewodowa czujka uniwersalna, ABAX 2

Parametry techniczne:

  • Rodzaj komunikacji: Dwukierunkowa
  • Częstotliwość pracy: 868 MHz
  • Zasięg komunikacji bezprzewodowej: 2000 m
  • Sygnalizacja optyczna: Dioda LED
  • Kolor: Biały
  • Temperatura pracy: -10…+55 oC
  • Bateria: CR123A 3 V
  • Pobór prądu: 7 mA
  • EN50131: Grade 2
  • Wymiary: 20 x 102 x 23 mm
  • Waga: 0.59 kg
Zobacz w sklepie

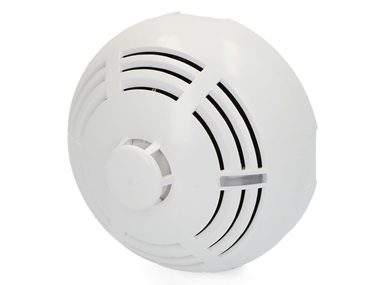

Czujka temperatury ASD-200

ASD-200 Bezprzewodowa czujka dymu i temperatury, ABAX 2

Parametry techniczne:

  • Rodzaj komunikacji: Dwukierunkowa
  • Częstotliwość pracy: 868 MHz
  • Zasięg komunikacji bezprzewodowej: 2000 m
  • Ilość kanałów: 4
  • Rodzaj detektora: Fotoelektryczny + czujnik termiczny
  • Sygnalizacja akustyczna: Przetwornik piezoelektryczny
  • Sygnalizacja optyczna: Dioda LED
  • Kolor: Biały
  • Temperatura pracy: 0…+55 oC
  • Bateria: CR123A 3V
  • Pobór prądu: 50 mA
  • Wymiary: Ø 108 x 54 mm
  • Waga: 0.17 kg
Zobacz w sklepie

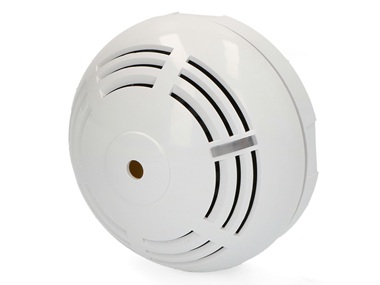

Czujka dymu ASD-250

ASD-250 Bezprzewodowa czujka dymu, ABAX 2

Parametry techniczne:

  • Rodzaj komunikacji: Dwukierunkowa
  • Częstotliwość pracy: 868 MHz
  • Zasięg komunikacji bezprzewodowej: 2000 m
  • Ilość kanałów: 4
  • Rodzaj detektora: Fotoelektryczny
  • Sygnalizacja akustyczna: Przetwornik piezoelektryczny
  • Sygnalizacja optyczna: Dioda LED
  • Kolor: Biały
  • Temperatura pracy: 0…+55 oC
  • Bateria: CR123A 3V
  • Pobór prądu: 120 mA
  • Wymiary: Ø 108 x 54 mm
  • Waga: 0.17 kg
Zobacz w sklepie

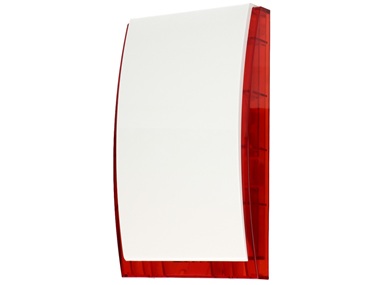

Zewnętrzny sygnalizator ASP-200 R
