Centrala VERSA jako pierwsza z produktów SATEL w pełni obsługuje ABAX’a. Bezprzewodowy manipulator VERSA-LCDM-WRL uzupełnił lukę, która była dostrzegalna przez wiele lat. Wraz z pojawieniem się nowego produktu, ta część instalatorów, która nie przepada za czytaniem instrukcji (większość?) napotkała barierę. W tym artykule dowiesz się w skrócie, jak postępować z ABAXem, kiedy do dyspozycji jest system VERSA i manipulator (tylko) bezprzewodowy.

Wybór odpowiedniego kontrolera ABAX – nie każdy się nada

Bez względu na to, jaką wersję centrali VERSA posiadasz (5/10/15/Plus/IP), należy wybrać i podłączyć odpowiedni kontroler ABAX. Ze wszystkich do tej pory znanych mamy do dyspozycji: ACU-100, ACU-120, ACU-250 i ACU-270.

Kontrolery ACU-100 i ACU-250 nie są już produkowane. Nawet, jeżeli jesteś w posiadaniu takiego urządzenia, to niestety –  nie współpracuje ono z manipulatorem bezprzewodowym ABAX (VERSA-LCDM-WRL). Nie pomoże żadne nowe firmware, po prostu odpuść.

kontrolery ABAX

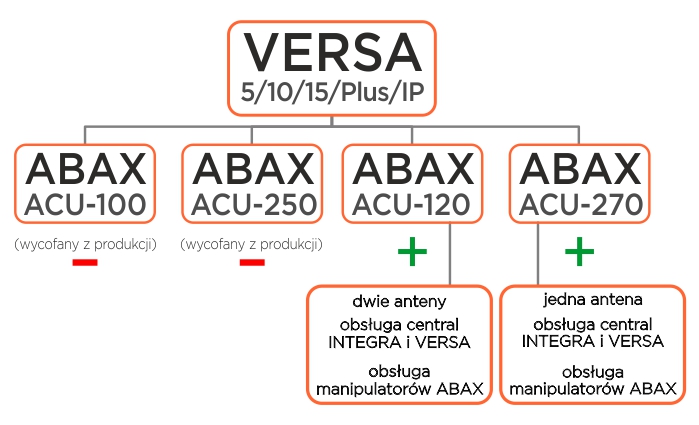

Wszystkie dotychczasowe kontrolery SATEL ABAX (stan na wrzesień 2015)



Swoje poszukiwania zawężamy więc do dwóch modułów ABAX, czyli ACU-120 i ACU-270. Który wybrać? Najpierw zobaczmy różnice:

  • ACU-120 – dwie anteny (m.in. zwiększony zasięg), obsługa central INTEGRA i VERSA, obsługa manipulatorów ABAX;
  • ACU-270 – jedna antena, obsługa central INTEGRA i VERSA, obsługa manipulatorów ABAX;

Jak widać, różnica polega na zastosowaniu dwóch anten w module ACU-120 zamiast jednej. Oba moduły posiadają taką samą funkcjonalność. Możesz więc wybrać moduł ACU-120 lub moduł ACU-270.

Każdy kabel ma dwa końce – czy jakoś tak. Podłączenie do centrali VERSA.

Centrale VERSA posiadają jedną wspólną magistralę dla manipulatorów i ekspanderów. Tutaj więc nie będzie problemu. W przypadku kontrolerów ACU-120 i ACU-270, posiadają one zaciski na dwie różne magistrale. Podyktowane jest to tym, że centrale serii INTEGRA mają osobną magistralę do manipulatorów i osobną do ekspanderów. Te dwie magistrale podłącza się pod zaciski dwóch magistral kontrolera ABAX.

versa podłączenie abax

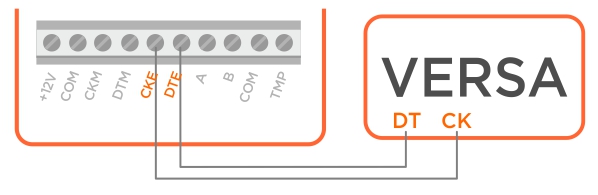

Centrala VERSA podłączona do kontrolera ACU-120 / ACU-270.



Ale przy centrali VERSA mamy wciąż tylko jedną magistralę. Powstaje więc pytanie, gdzie się podłączyć?

Zaciski magistrali centrali VERSA należy podłączyć pod zaciski magistrali ekspanderów (CKE, DTE) w kontrolerze ABAX.

Należy również wspomnieć, że centrale VERSA Plus i VERSA IP posiadają wyprowadzone dedykowane złącza do podłączenia kontrolera bezprzewodowego. Znajdują się w górnej części płyty, podpisane jako „Radio”.

Pozostaje jeszcze kwestia zasilania. Jak to już zazwyczaj bywa w urządzeniach SATEL, potrzebne jest napięcie stałe 12V i masa. Te napięcia możemy uzyskać na złączach AUX (lub +VR) i COM centrali VERSA.

Ustalenie właściwego adresu kontrolera ABAX – przełączniki DIP-SWITCH

Jeżeli miałeś wcześniej do czynienia z centralami VERSA, zapewne wiesz, że każde urządzenie musi mieć przypisany niepowtarzalny, z góry nadany adres. Przykładowo ekspander wejść INT-E może posiadać adres: 12, 13 albo 14 (postać dziesiętna). Na innych adresach – nie zadziała.

dip-switch abax acu

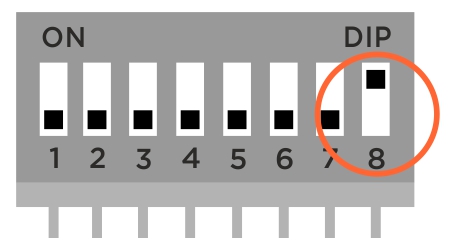

DIP-SWITCH w kontrolerze – numer 8 na pozycję „ON”.

W przypadku kontrolerów ABAX ACU120 i ACU270 sprawa się upraszcza. Producent nie wymaga ustawienia adresu (taki bonus), natomiast koniecznie należy ustawić przełącznik „8” w pozycję ON.

Ta uwaga dotyczy kontrolerów, które będą współpracować z centralami serii VERSA. Dbamy więc tylko o przełącznik 8 (ustawić na „ON”), a pozostałe przełączniki nas nie muszą interesować.

Programowanie czas zacząć..

Zakładam, że do dyspozycji są tylko urządzenia bezprzewodowe. Nie ma manipulatora przewodowego, jest tylko VERSA-LCDM-WRL.
Jak uruchomić programowanie (Start Poł. RS) w manipulatorze, skoro początkowo nic nie jest podpięte? To jest właśnie moment, gdzie część instalatorów rozkłada ręce. Zwykle przecież mamy podłączony manipulator przewodowy, z którego uruchamiamy możliwość programowania z komputera lub po prostu uruchamiamy tryb serwisowy.

versa dloadx infografika

Tutaj nie ma przewodowego manipulatora. Jest bezprzewodowy – VERSA-LCDM-WRL. Ale przecież jest on jeszcze niewidoczny w systemie, bo najpierw należy go dodać do tego systemu. Jak go dodać, skoro nie możemy wejść w tryb serwisowy, bo nie ma działającego manipulatora… ? I koło się zamyka. Jednak jest rozwiązane.

Programowanie z komputera można zainicjować uruchamiając centralę z tzw. kołków. W skrócie:

Odłączamy zasilanie centrali, zakładamy na kołki zworkę „RESET / JP1”, podłączamy kabel do komputera, załączamy zasilanie, po około 5s. zdejmujemy zworkę. Komputer zostanie połączony z centralą.

Kiedy połączenie centrala – komputer (DloadX) zostanie uzyskane, należy wykonać identyfikację urządzeń (z poziomy programu DloadX). Jeżeli do tej pory wszystko poszło dobrze, to centrala znajdzie kontroler urządzeń bezprzewodowych ABAX ACU-120 / 270. Będzie on widoczny na liście jako ACU-100, jednak w niczym to nie przeszkadza – tak ma być.

Ostatecznie.. dodajemy manipulator bezprzewodowy

Widoczny na liście ekspanderów nowy kontroler ABAX umożliwia dodawanie, odejmowanie i edycję urządzeń bezprzewodowych ABAX. Przechodząc do zakładki „LCD-WRL”,  program DloadX umożliwia dodanie manipulatora bezprzewodowego. Procedura wygląda następująco:

  • Kliknąć „Nowe urządzenie”
  • Podać 7-cyfrowy numer seryjny manipulatora (naklejka w środku urządzenia)
  • Naruszyć sabotaż urządzenia (lub włożyć baterię)
  • Manipulator zostanie dodany do centrali

Od tej pory system VERSA dostępny jest w pełnym wymiarze. Można przystąpić do konfiguracji pozostałych peryferiów, tj. wejść, wyjść, itd.
