Jaki moduł GSM firmy SATEL wybrać do centrali? [Kompendium wiedzy 2023]

Artykuł dedykowany wszystkim, którzy stoją przed wyborem modułu komunikacyjnego (GSM/LTE) do swojego systemu alarmowego SATEL. Na początek ustalmy co mamy do dyspozycji.

Modele urządzeń

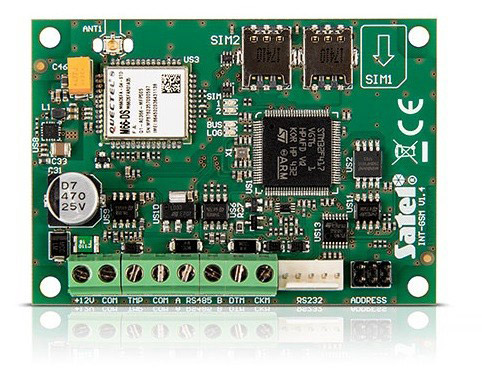

INT-GSM

• Współpraca tylko z INTEGRĄ oraz INTEGRĄ Plus;
• proste w konfiguracji i szczegółowe powiadomienie SMS (zawiera nazwę czujki, strefy, użytkownika itp.);
• może dzwonić (CLIP), ale nie przekaże żadnego komunikatu głosowego (tj. brak współpracy z syntezerami mowy). Dlatego jeżeli priorytetem są komunikaty głosowe, to moduł INT-GSM nie zrealizuje tego zadania;

• można sterować wiadomościami SMS (do 32 poleceń), np. włączać czuwanie, wyjścia, blokować czujki, naruszać wejścia itp.;
• można sterować poprzez CLIP, tj. puszczając sygnał do modułu, może on uruchomić jedną funkcję (funkcje jak do sterowania SMS);
• umożliwia łączność z aplikacją mobilną INTEGRA Control;
• oprócz SMS i CLIP, realizuje też powiadomienia PUSH (w aplikacji mobilnej);
• umożliwia zdalne programowanie centrali przez DloadX (wymagany dodatkowy przewód RJ/PIN5);
• podłączenie na 4 żyłach z centralą (2x zasilanie oraz magistrala CKM/DTM);
• jedyny moduł GSM, który podłącza się do magistrali w centrali alarmowej;
• istnieje wersja LTE (czyli INT-GSM LTE), która obsługuje standardy 2G,3G,4G;
• w połączeniu z INTEGRĄ Plus, może wysyłać powiadomienia przez email;
• integruje się z modułem ETHM-1 Plus, przez co zwiększa się niezawodność torów monitorowania do agencji ochrony i tworzy „zapasowe” łącze internetowe na wypadek awarii modułu ethernetowego;
• może synchronizować czas centrali alarmowej, przez co mamy pewność, że w centrali INTEGRA zawsze jest aktualny czas (pobierany z sieci GSM).

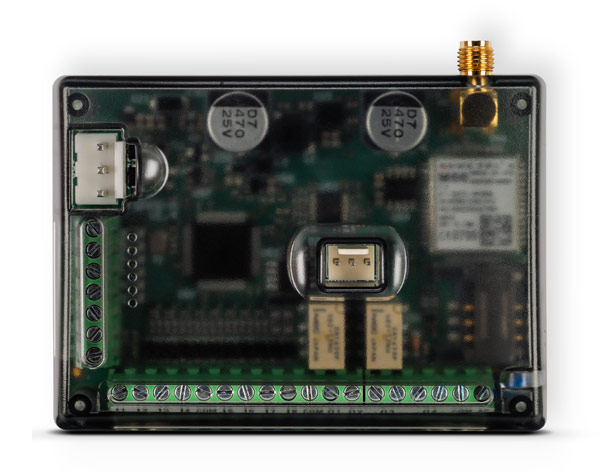

GPRS-A

• uniwersalny moduł, który działa z każdą centralą alarmową (posiada kilka wejść/wyjść);
• posiada dodatkowo złącza TIP/RING i funkcję symulacji stacji (+konwerter kodów monitoringu), dlatego można uzyskać szczegółowe powiadomienie SMS (w treści będzie informacja o nazwie czujki wywołującej alarm itp.);
• może dzwonić (CLIP), ale nie przekaże żadnego komunikatu głosowego (tj. brak współpracy z syntezerami mowy);

• można sterować wiadomościami SMS, przy czym to sterowanie bezpośrednio dotyczy samego modułu a nie centrali alarmowej. Czyli można np. włączyć wyjście modułu (które dopiero przewodem musi być podłączone do wejścia centrali alarmowej, jeżeli ta ma wykonać jakąś funkcję);
• można sterować poprzez CLIP, tj. puszczając sygnał do modułu, może on uruchomić swoje wyjście (max. 4 wyjścia), to sterowanie dotyczy wielu tysięcy numerów telefonów, dlatego może być użyte np. do sterowania szlabanem na dużym osiedlu;
• umożliwia łączność z aplikacją mobilną GX Control. Aplikacja udostępnia zasoby modułu GSM, a nie centrali alarmowej. Dlatego nie jest to analogiczne rozwiązanie jak w przypadku aplikacji Integra Control;
• oprócz SMS i CLIP, realizuje też powiadomienia PUSH (w aplikacji mobilnej);
• nie umożliwia zdalnego programowania centrali alarmowej przez instalatora (DloadX);
• jego wejścia mogą pracować jako wejścia analogowe (tj. mierzą napięcie od 0V do około 16V). Można w ten sposób podłączyć go do wyjść centrali, które nie tylko wystawiają „masę”, a też wystawiają np. „+12V”. Można też podłączyć analogowe czujki temperatury, wilgotności itp. (typowe rozwiązania przemysłowe 0-10V);
• obsługuje max. 8 czujek temperatury Dallas (magistrala 1-wire), które podłącza się równolegle;
• wbudowane protokoły MQTT, JSON, MODBUS RTU, dlatego istnieje możliwość integracji z zewnętrznymi systemami (np. Node-Red, Domoticz, Home Assistant itp.);
• istnieje wersja LTE (czyli GPRS-A LTE), która obsługuje standardy 2G,3G,4G.

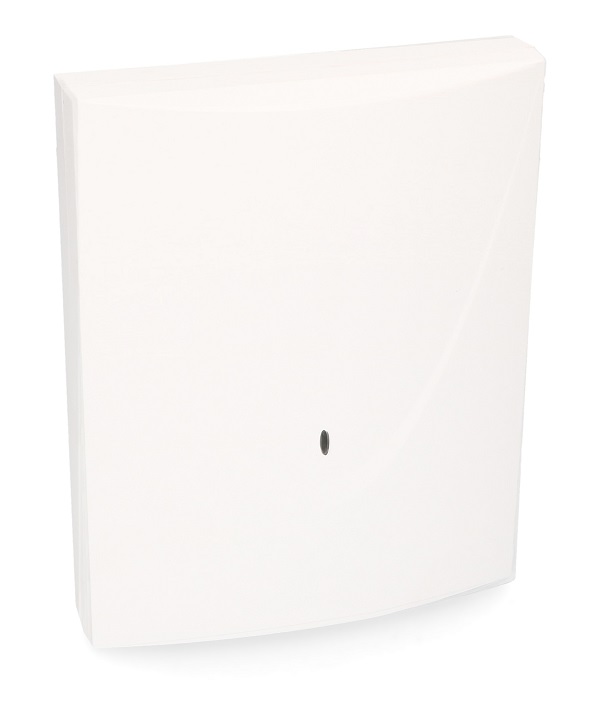

GSM-X

• uniwersalny moduł, który działa z każdą centralą alarmową (posiada kilka wejść/wyjść);
• posiada dodatkowo złącza TIP/RING i funkcję symulacji stacji (+konwerter kodów monitoringu), dlatego można uzyskać szczegółowe powiadomienie SMS (w treści będzie informacja o nazwie czujki wywołującej alarm itp.);
• może dzwonić (CLIP) i może również realizować powiadomienie Audio, czyli przekazywać komunikaty głosowe (które wgrane są w moduł), jeżeli powiadomienie jest realizowane przez „wejścia” modułu. Jeżeli moduł będzie podłączony do centrali (Tip/Ring), to po stronie centrali należy podłączyć osobny syntezer mowy (SM-2 lub INT-VG);
• może być odbiornikiem wiadomości SMS dla stacji monitorującej STAM-2 (korzystają z tego agencje ochrony);

• można sterować wiadomościami SMS, przy czym to sterowanie bezpośrednio dotyczy samego modułu a nie centrali alarmowej. Czyli można np. włączyć wyjście modułu (które dopiero przewodem musi być podłączone do wejścia centrali alarmowej, jeżeli ta ma wykonać jakąś funkcję);
• można sterować poprzez CLIP i DTMF, tj. puszczając sygnał do modułu, może on uruchomić swoje wyjście., to sterowanie dotyczy dziesiątek numerów telefonów, dlatego może być użyte np. do sterowania szlabanem/bramą na małym osiedlu;
• umożliwia łączność z aplikacją mobilną GX Control. Aplikacja udostępnia zasoby modułu GSM, a nie centrali alarmowej. Dlatego nie jest to analogiczne rozwiązanie jak w przypadku aplikacji Integra Control;
• oprócz SMS, CLIP i AUDIO, realizuje też powiadomienia PUSH (w aplikacji mobilnej);
• umożliwia zdalne programowanie centrali INTEGRA przez DloadX (wymagany dodatkowy przewód RJ/PIN5);
• wbudowane protokoły MQTT i JSON, dlatego istnieje możliwość integracji z zewnętrznymi systemami (np. Node-Red, Domoticz, Home Assistant itp.);
• istnieje wersja LTE (czyli GSM-X LTE), która obsługuje standardy 2G,3G,4G;
• przy połączeniu modułu poprzez RS-232 do centrali INTEGRA serii „Plus”, może wysyłać „gotowe” wiadomości SMS (analogiczna konfiguracja jak moduł INT-GSM);
• integruje się z modułem GSM-X-ETH oraz GSM-X-PSTN, przez co zwiększa się niezawodność torów monitorowania do agencji ochrony.

Oczekiwania klienta

Pożądane przez klienta opcje systemu GSM to najczęściej:

• wysyłanie wiadomości SMS w momencie alarmu, przy czym mile widziane jest, aby w wiadomości SMS zawarta była nazwa czujki, która wywołała alarm
• dzwonienie przez moduł, kiedy jest alarm (niekoniecznie nagranie głosowe musi być odtwarzane)
• sterowanie SMS

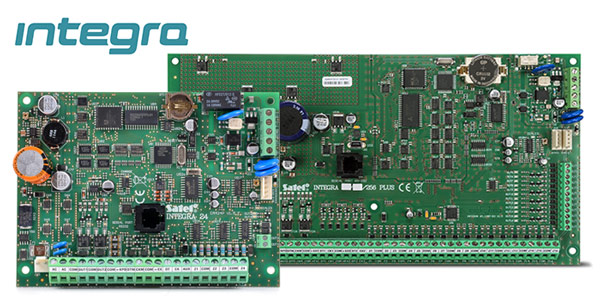

Integra

W przypadku central INTEGRA, wybór wydaje się prosty – moduł INT-GSM (LTE). Istnieje ryzyko, że klient będzie miał specyficzne wymagania, np. bardzo mu zależy, aby dzwoniący moduł był w stanie przesłać wcześniej nagrany dźwięk, tj. aby odtworzył komunikat głosowy po odebraniu połączenia. Takiej funkcji nie ma moduł INT-GSM, dlatego trzeba będzie zastosować moduł GSM-X. Niestety… tutaj konsekwencją będzie to, że GSM-X nie współpracuje z aplikacją mobilną INTEGRA Control (nie mylić z GX Control). Widać z powyższego, że należy dokładnie znać oczekiwania klienta, aby dobrać właściwe rozwiązanie.

Centrala Integra 128-WRL posiada wbudowany moduł GSM, dlatego nie ma potrzeby dokupowania go osobno (ale nie zmienia to faktu, że centrala obsłuży dodatkowy moduł).

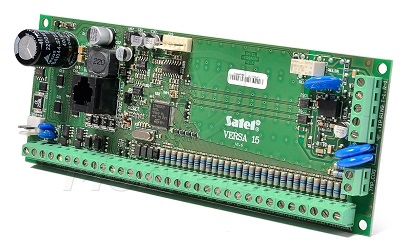

Versa

Jeżeli klient będzie posiadał centralę VERSA, to już moduł INT-GSM na wstępie można odrzucić – działa on tylko z Integrą. Czyli zostają nam dwa moduły: GPRS-A oraz GSM-X. Najczęściej wybieranym jest moduł GPRS-A, ale jeżeli klientowi zależy na komunikatach głosowych (patrz wyżej), to należy rozważyć zakup modułu GSM-X.

Centrala typu VERSA Plus posiada wbudowany moduł GSM, dlatego nie kupujemy go osobno.

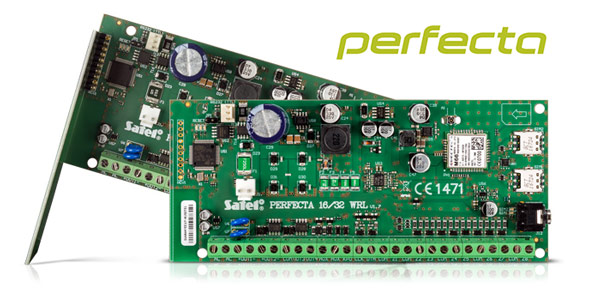

Perfecta

Centrale Perfecta (nie wszystkie) mają wbudowany moduł GSM, dlatego nie ma potrzeby dobierać go tutaj osobno. Jeżeli jednak mamy do czynienia z Perfectą serii „T” (bez modułu GSM) lub z Perfectą „IP” (z kartą sieciową, ale bez modułu GSM), to można zastosować dodatkowo moduł GSM-X lub GPRS-A (specyfikacja i różnice – patrz wyżej).

Zakończenie

Powyższe rozważania to esencja tego, co dany moduł potrafi zrobić. Jeżeli wymaga to doprecyzowania, możesz skontaktować się z nami i pomożemy dobrać właściwe rozwiązanie. Pamiętaj również, że z centralami alarmowymi mogą pracować moduły GSM innych firm – szczególnie wtedy, kiedy komunikacja odbywa się na drodze „wejścia – wyjścia”.
