Pułapki konfiguracyjne w systemach alarmowych

Jeżeli jesteś czynnym lub początkującym instalatorem urządzeń SATEL, to przeczytanie poniższych opisów i wskazówek pozwolą Ci uniknąć ewentualnych problemów.

GPRS-T4 – podłączony przekaźnik nie działa

Moduł GPRS-T4 szybko zyskuje na popularności. Trzeba mieć świadomość, jak zostały skonstruowane wyjścia niskoprądowe tego modułu, bo już nie jednego instalatora zaskoczyły. Stosując centrale SATEL, jesteśmy przyzwyczajeni do tego, że bezkarnie można podłączyć przekaźnik do wyjścia niskoprądowego centrali. To prawda. Wyjścia niskoprądowe w centralach SATEL posiadają wydajność prądową około 50 mA. To w zupełności wystarcza na zasilenie cewki przekaźnika.

Moduł komunikacyjny GSM potrafi jednak zaskoczyć. Niczego nieświadomi, pochłonięci rutyną, podłączamy moduł przekaźnikowy do wyjścia niskoprądowego tego modułu. Następnie konfiguracja, testy i … klapa. Jedyne co zdoła się załączyć, to dioda na module przekaźnikowym, ale już sam przekaźnik nawet nie drgnie.
O co tu chodzi?

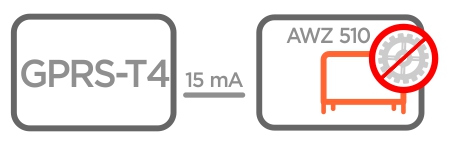

Wyjścia niskoprądowe modułów GPRS-T4 posiadają wydajność prądową około 15 mA. Taki prąd jest wystarczający, aby załączyć diodę, ale za mały, aby skutecznie sterować cewką przekaźnika. Dlatego w ten sposób to nie zadziała.
Rozwiązanie:

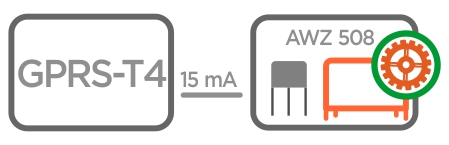

Zamiast zwykłego modułu przekaźnikowego (gdzie cewka przekaźnika jest bezpośrednio wyprowadzona na złącza śrubowe), można zastosować moduł przekaźnikowy, który jest pośrednio sterowany np. tranzystorem bipolarnym. Taki moduł to np. AWZ508. Dla modułu AWZ508 prąd rzędu 15mA w zupełności wystarczy.
AKTUALIZACJA: Dzisiaj dostępne są już dwa moduły przekaźnikowe, które powstały z myślą o współpracy z wyjściami powiadomienia GPRS-T4. Są to […]
