Wejścia IP to w ostatnich latach ciekawy sposób, aby prosto i szybko zintegrować system kamer z centralami alarmowymi. Skoro kamera jest wpięta do sieci LAN i system alarmowy również jest wpięty do tej sieci LAN (np. poprzez moduł ethernetowy), to pozostaje tylko kwestia odpowiedniej konfiguracji obu urządzeń – kamery i centrali alarmowej.
Czasami jednak coś nie działa tak jak powinno i trzeba przeprowadzić odpowiednią diagnostykę. Musimy wskazać, co nie działa – konfiguracja kamery czy konfiguracja centrali alarmowej? Ten artykuł przedstawia nasz autorski program komputerowy (*.exe na systemy Windows), który pozwala na szybkie sprawdzenie działania mechanizmu wejść IP (oraz wyjść IP).
Moduł 1 – program symulujący kamerę, czyli korzystamy z wejść IP w centrali alarmowej

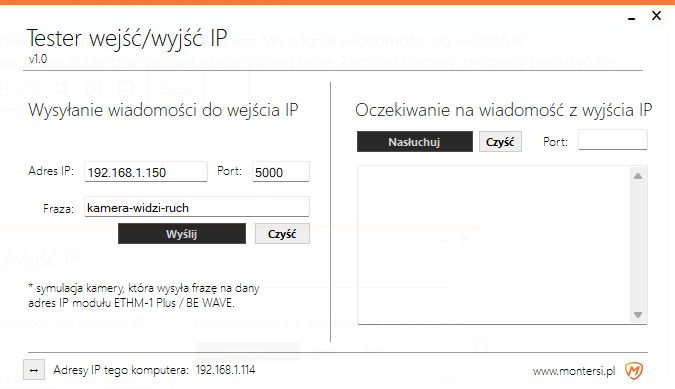

W tym wariancie należy skorzystać z lewej części programu opisanej jako: „Wysyłanie wiadomości do wejścia IP”. Standardowo to kamera wysyła na dany adres IP i port wcześniej zdefiniowaną frazę. Zamiast kamery, możemy posłużyć się tym właśnie programem.
Interesuje nas lewa strona programu. Po wprowadzeniu adresu IP (np. ETHM-1 Plus), portu oraz frazy, należy kliknąć na klawisz „Wyślij”.

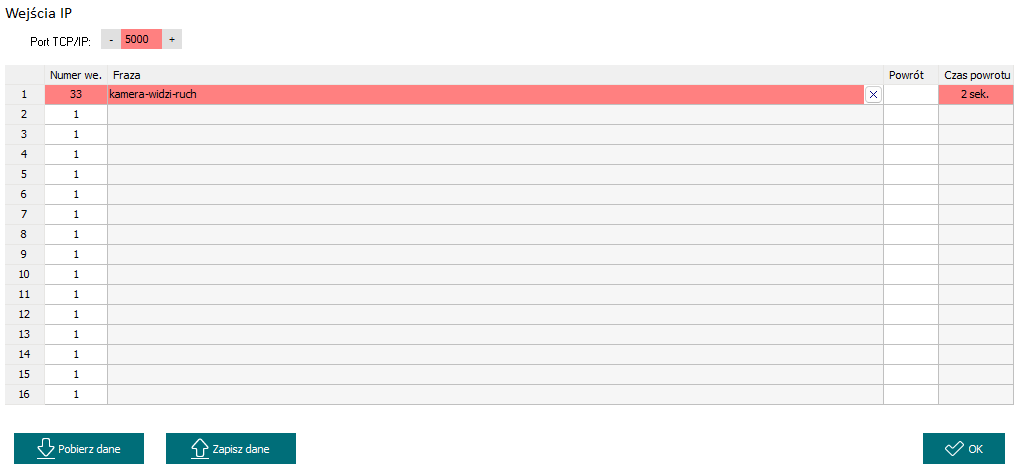

Dla przypomnienia, po stronie modułu ETHM-1 Plus należy wprowadzić analogiczne dane. Poniżej zrzut ekranowy z programu INTEGRA Soft i ustawień dla okna „Wejścia IP”. Analogiczna konfiguracja występuje dla programu DloadX czy też PERFECTA Soft.
Z punktu widzenia centrali alarmowej, nie ma znaczenia skąd pochodzi fraza: „kamera-widzi-ruch”. Może to być z kamery IP lub z programu, który jest tematem tego artykułu.
Funkcjonalność wejść IP dostępna jest w centralach serii INTEGRA (pracujących z modułem ETHM-1 Plus) oraz w centralach serii PERFECTA 64. Znajdziemy ją też w systemach serii BE WAVE.
Efektem zadziałania będzie naruszenie wejścia numer 33 na 2 sekundy. Jego stan można podejrzeć w oknie „Stan wejść” programu DloadX / INTEGRA Soft.
Moduł 2 – program oczekujący na wiadomość z wyjścia IP (np. z
