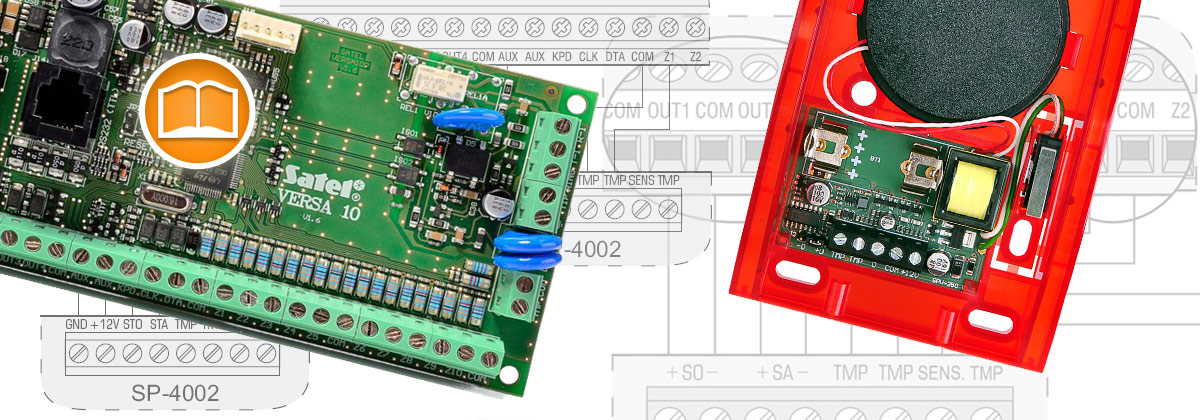

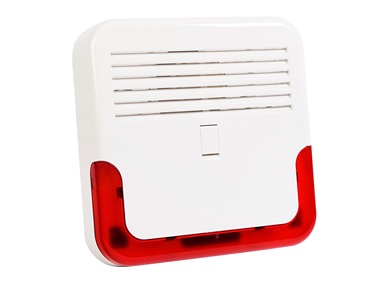

Podłączenie sygnalizatora do systemu alarmowego. Kompendium wiedzy.

Porada widoczna dla konta PREMIUM
Podłączenie sygnalizatora do systemu alarmowego
Aktywny Partner w Montersi.pl

Kontakt

W związku z dużą liczbą zapytań, które dotyczą sposobu podłączania sygnalizatorów, poniżej prezentujemy ciekawą porcję wiedzy. Po przeczytaniu artykułu, podłączenie jakiegokolwiek sygnalizatora nie powinno stanowić problemu. Od czego zacząć ?

Podstawy podstaw

Sygnalizatory alarmowe z naszej oferty to urządzenia, które zasilane są napięciem stałym 12 V DC. Pobór prądu dla sygnalizacji optycznej i dla sygnalizacji akustycznej wynoszą łącznie kilkaset miliamperów (mA). Może to być np. 500mA, 700mA. Bardzo często spotyka się osobne zaciski do podłączenia toru akustycznego i optycznego. Dlaczego właśnie tak ? Producent danego egzemplarza sygnalizatora daje nam możliwość niezależnego sterowania obu torów.

Instalator nie musi korzystać z uprzejmości producenta, ale jeśli tylko chce zrobić system bardziej elastyczny, powinien te dwie sygnalizacje wyzwalać niezależnie. W przypadku maksymalnego uproszczenia, tor akustyczny i optyczny można połączyć razem (zwykle jest to równoległe połączenie).

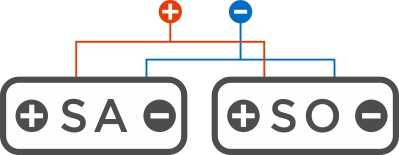

Połączenie równoległe toru akustycznego i optycznego sygnalizatora
Schemat podłączenia równoległego toru akustycznego i optycznego



Jakie zalety i wady niesie w sobie takie rozwiązanie? Zaletą jest to, że przeznaczamy na sygnalizator tylko jedno wyjście centrali. To czasami nieuniknione, kiedy mamy do czynienia z małymi centralami (np. CA-5 ma jedno wyjście wysokoprądowe). Wadą jest to, że pozbawiamy się niezależności działania obu torów. Jeśli ustawimy czas działania wyjścia centrali na 5 minut, to zarówno sygnalizacja optyczna i akustyczna włączą się na ten czas. Inna sprawa to to, że znacznie bardziej obciążamy wyjście centrali alarmowej. Lepiej jest, kiedy oba tory połączone są osobno, pod dwa różne wyjścia. Przykładowy schemat poniżej.

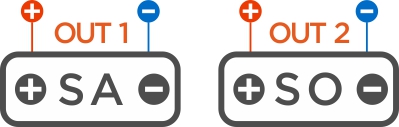

Schemat podłączenia sygnalizatora
Schemat podłączenia oddzielnie toru akustycznego i optycznego



Powyższa konfiguracja umożliwia ustawienie dwóch […]
