Otwarcie bramy na stałe z centrali Integra

Porada widoczna dla konta PREMIUM
narzędzia Wiha

Kontakt

Wygenerowanie impulsu do bramy czy szlabanu nie jest trudnym zadaniem. W przypadku centrali Integra najczęściej należy skorzystać z wyjścia typu „24. Przełącznik MONO”, ustawiając czas jego działania na jedną sekundę. Takim wyjściem można sterować z poziomu manipulatora, wejścia centrali, pilota czy z aplikacji mobilnej.

Jeżeli w napędzie bramy (lub szlabanu) włączona została funkcja automatycznego zamykania, to chwilę po otwarciu przejście znów się zamknie. Na ogół jest to pożądane zjawisko, ale czasami może stać się niekomfortowe. Na przykład kiedy gospodarz oczekuje gości, wygodniejsze jest pozostawienie bramy otwartej na stałe. W takim przypadku konieczne jest przeprowadzenie „tuningu” funkcji sterowania.

Jak działa wejście sterujące w centrali bramowej?

Jest to uzależnione od konkretnego modelu, ale często mechanizm działania polega na tym, że wejście (np. „Open”) w stanie naruszenia cały czas „przytrzymuje” otwartą bramę – dopóki naruszenie wejścia trwa, brama się nie zamyka, nawet po upływie ustawionego wcześniej czasu.

Punkt wyjścia – czyli najczęściej stosowana metoda

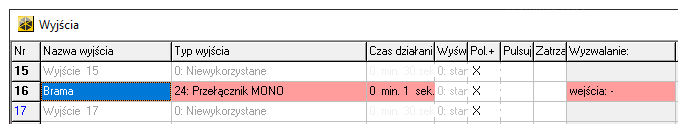

Domyślnie wyjście sterujące funkcjonuje jako przełącznik MONO, czyli podobnie jak przy konfiguracji na poniższym zrzucie ekranu (Rys. 1):

dloadx przełącznik mono
Rys. 1. Najczęściej spotykana konfiguracja do sterowania bramą w centrali Integra

Powyższe ustawienia sprawiają, że po włączeniu wyjście z manipulatora pozostanie uruchomione przez jedną sekundę. Czas działania można ustawić także jednorazowo (na maksymalną wartość 99 minut 59 sekund) – w tym właśnie czasie brama będzie otwarta. Co jednak, gdy zachodzi potrzeba otwarcia jej na dłużej? Przykładowo – na stałe?

Wyjście, które można włączyć na czas nieokreślony, to przełącznik BI. Należy wtedy jednak dezaktywować przełącznik MONO – w innym przypadku dojdzie do kolizji.

Rozwiązanie problemu – funkcje logiczne

Na szczęście centrala, która ma możliwość przeprowadzania operacji na funkcjach logicznych, pozwala pogodzić oba rozwiązania. Wystarczy, że wyjście fizyczne („Brama”) zostanie zaprogramowane jako […]
