Istnieje możliwość wyświetlenia temperatury na manipulatorach centrali INTEGRA, ale tylko wtedy, kiedy w systemie pracują bezprzewodowe czujki temperatury ATD-100. W tym artykule pokażę jak tego dokonać.

Czujki temperatury ATD-100 – co trzeba wiedzieć?

ATD-100 występuje w dwóch wersjach kolorystycznych: biała (ATD-100) i brązowa (ATD-100 BR). Urządzenie może pracować w temperaturach od – 10 °C do + 55 °C. Są to jednocześnie gwarantowane progi pomiarowe, aczkolwiek czujka umożliwia przesył informacji o temperaturze sięgającej do  -55 °C. Wykracza to poza zakres temperatur pracy i dlatego oficjalnie nie jest zalecane stosowanie tych czujek do pomiaru tak niskich temperatur.

atd-100 satel

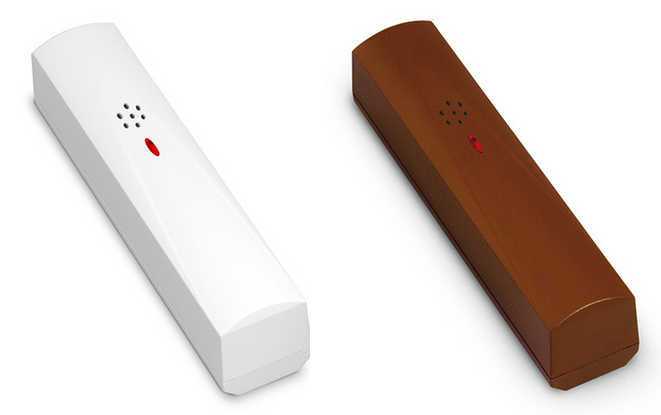

Czujki ATD-100 oraz ATD-100 BR. Pracują w ramach bezprzewodowego systemu SATEL ABAX.

Czujka ATD100 może być wykorzystana do sterowania pracą centrali alarmowej, przekazując jej informację o przekroczeniu jednego z dwóch progów temperatur (dolny i górny próg). Progi są konfigurowalne i mogą służyć bo budowy termostatu na centrali INTEGRA. To zagadnienie nie będzie tutaj poruszane.

ATD-100 – komunikacja z centralą

Czujka ATD-100 występuje tylko w wersji bezprzewodowej. Jest ona jednym z elementów systemu ABAX, więc pracuje ona w paśmie o częstotliwości 868 MHz. Po stronie centrali alarmowej INTEGRA należy dołożyć kontroler systemu bezprzewodowego ACU-120 lub ACU-270 (linki na dole strony). Naturalnie, centrala INTEGRA 128-WRL oraz wcześniejsze kontrolery ACU-100 / ACU-250 również będą współpracować.

Jak czujka jest widoczna w systemie?

Po dodaniu czujki do systemu, zajmie ona 2 pozycje (i 2 wejścia centrali) na liście ABAX. Dwie pozycje, ponieważ każdy próg temperatury (dolny i górny) to osobne pozycje. Na potrzeby wyświetlania temperatury w manipulatorze, wystarczy zapamiętać tą górną (pierwszą) pozycję zajmowaną przez czujkę.

Przykładowo, jeżeli czujka zajmuje wejścia „9” i „10”, to nas interesuje pozycja numer „9”.

Istnieje również możliwość dodania czujki w taki sposób, aby zajmowała tylko jedną pozycję. Wtedy będzie obsługiwany tylko jeden próg temperatury.

Manipulatory, na których może być wyświetlana temperatura z czujek ATD-100

Wszystkie manipulatory LCD, które pracują z centralą INTEGRA, są w stanie wyświetlić temperaturę z czujki ATD-100. Jednak tylko w przypadku manipulatorów serii:

  • INT-KSG (sensoryczny)
  • INT-TSG (dotykowy 4,3″)
  • INT-TSH (dotykowy 7″)
  • INT-TSI  (dotykowy 7″)

istnieje możliwość wyświetlania temperatury „na pierwszym planie”, na tzw. Ekranie statusu. W pozostałych manipulatorach, czyli klasycznych manipulatorach z wyświetlaczami alfanumerycznymi, można podejrzeć temperaturę, ale tylko wchodząc w odpowiednie opcje manipulatora:

Hasło użytkownika * (gwiazdka)  ->  Testy  ->  Temperatura

LET’S DO IT!

Jak wyświetlić temperaturę w manipulatorze sensorycznym INT-KSG?

W programie DloadX wchodzimy odpowiednio w:

Struktura  ->  Sprzęt  ->  Manipulatory  ->  INT-KSG  ->  zakładka „Ekran statusu”.

int-ksg atd-100

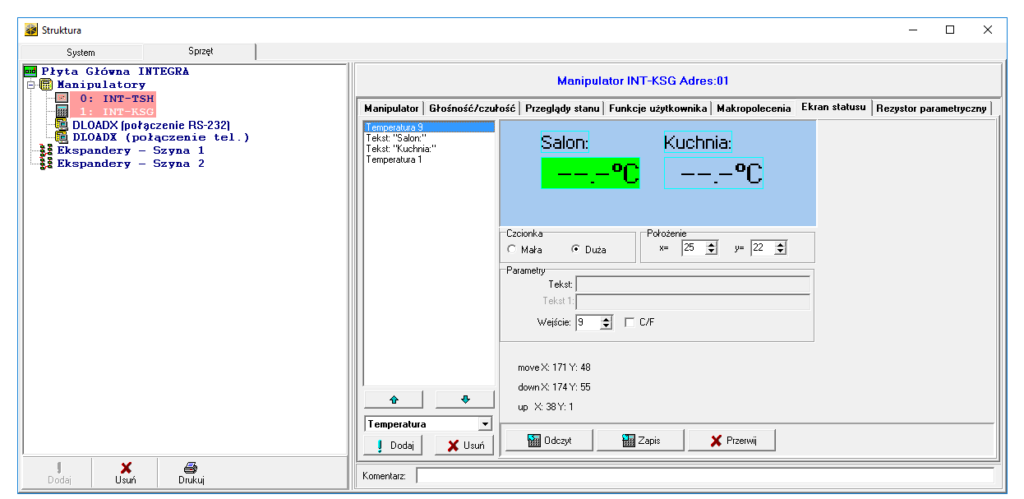

Konfiguracja ekranu statusu dla manipulatora INT-KSG.

Na liście, która znajduje się w dolnej części okna dodajemy składniki, które mają się pojawić na ekranie statusu. W tym przypadku będą to dwa pola tekstowe oraz dwa widżety temperatury. Klikając na dany widżet dotyczący temperatury, należy wskazać numer wejścia centrali, na którym została obsadzona czujka ATD-100. Domyślnie temperatura wyświetlana jest w stopniach Celsjusza (°C).

Jak wyświetlić temperaturę w manipulatorze z ekranem dotykowym INT-TSG?

W programie DloadX wchodzimy odpowiednio w:

Struktura  ->  Sprzęt  ->  Manipulatory  ->  INT-TSG  ->  zakładka „Ekran statusu”.

int-tsg atd-100

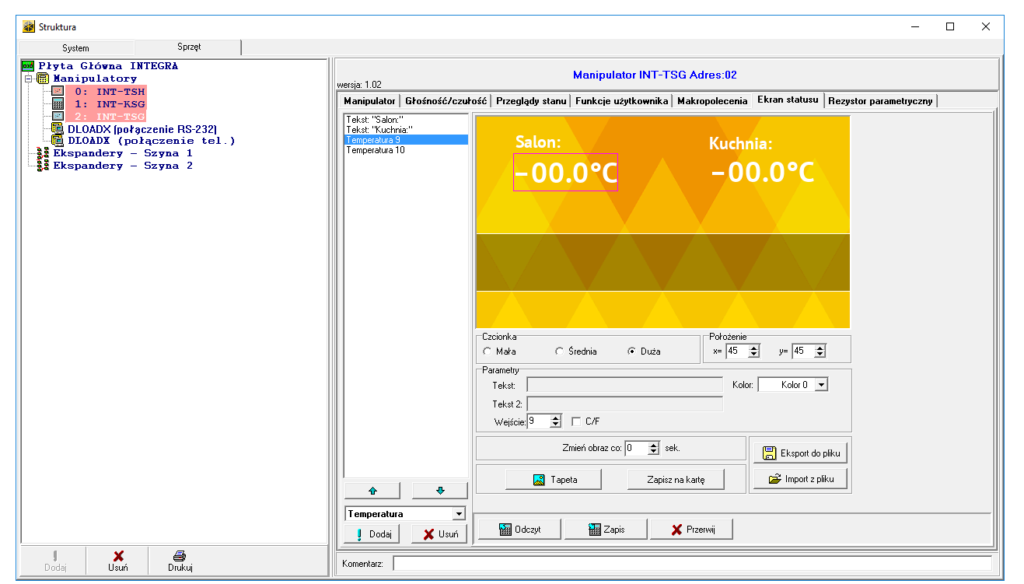

Konfiguracja ekranu statusu dla manipulatora INT-TSG.

Ustawienia analogiczne jak w manipulatorze INT-KSG. Rozmieszczenie i wielkość poszczególnych „bloczków” można edytować.

Jak wyświetlić temperaturę w manipulatorze z ekranem dotykowym INT-TSH?

W programie DloadX wchodzimy odpowiednio w:

Struktura  ->  Sprzęt  ->  Manipulatory  ->  INT-TSH  ->  zakładka „Ekran statusu”.

int-tsh atd-100

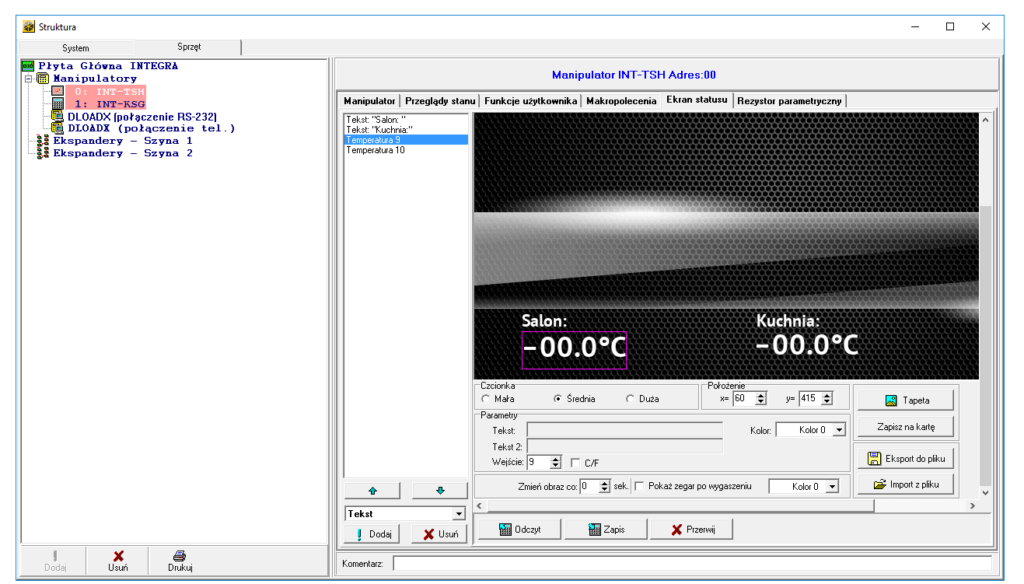

Konfiguracja ekranu statusu dla manipulatora INT-TSH.

Tutaj konfiguracja jest wyglądem zbliżona do manipulatora INT-TSG. Należy pamiętać, że manipulatory INT-TSG oraz INT-TSH to praktycznie te same urządzenia, różniące się tylko wielkością wyświetlacza (odpowiednio 4,3″ oraz 7″).

Jak wyświetlić temperaturę w manipulatorze z ekranem dotykowym INT-TSI?

To najbardziej zaawansowany manipulator dedykowany do central INTEGRA. To, co się na nim pokazuje jest w całości konfigurowalne przez instalatora. Konfiguracja urządzenia odbywa się przy użyciu darmowego programu TSI Builder. Temat jest bardzo obszerny, tutaj jednak pokażemy tylko ostatni etap dodawania widżetu temperatury na ekran manipulatora.

int-tsi satel temperatura

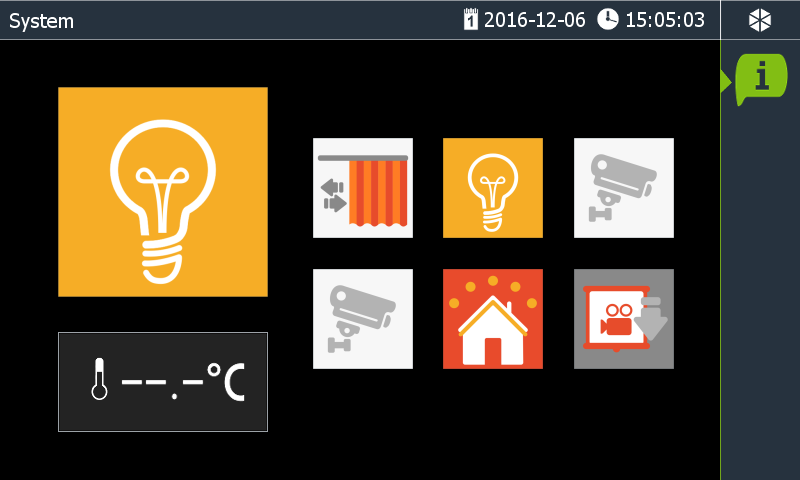

Przykładowe rozmieszczenie widżetów w manipulatorze INT-TSI – w tym widżetu temperatury.

Parametry widżetu temperatury są konfigurowane podobnie jak w powyższych manipulatorach. Instalator dodatkowo może określić, jak często wyświetlana wartość temperatury ma się aktualizować na widżecie (domyślnie 30 000ms, czyli 30 sekund). Ważny jest również fakt, że czujka ATD-100 wysyła informację z wartością temperatury tylko w okresach odpytywania, tj. co 12, 24 lub 36 sekund (ustawienia kontrolera ABAX).

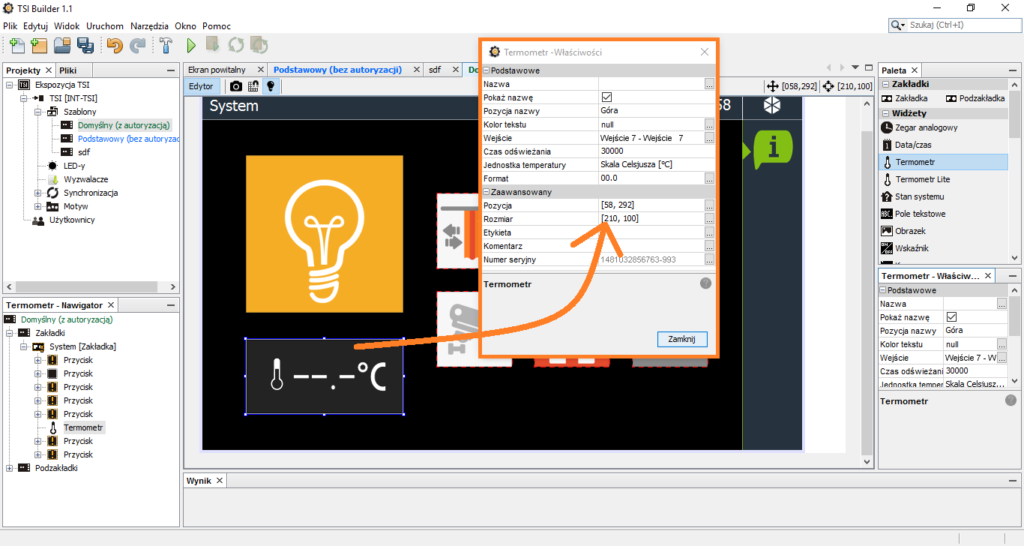

Poniżej okno konfiguracyjne programu TSI Builder, na którym widać możliwe do ustawienia parametry widżetu temperatury:

tsi builder temperatura
Opcje konfiguracyjne dla widżetu temperatury

Pytania i odpowiedzi

  1. Czy możliwe jest użycie innej czujki niż ATD-100 / ATD-100 BR, aby wyświetlić temperaturę na manipulatorze od centrali INTEGRA?
    • Na dzień dzisiejszy nie ma takiej możliwości.
  2. Firma Satel posiada jeszcze jedną czujkę w swojej ofercie: TD-1. Dlaczego ona się nie nadaje?
    • Czujka TD-1 to urządzenie autonomiczne, które posiada tylko styki przekaźnika. Nie posiada natomiast żadnego interfejsu (np. magistrali), po której byłoby zdolne transmitować informację z wartością temperatury.
  3. Czy istnieje przewodowa czujka temperatury, która umożliwi wyświetlanie zmierzonej wartości na manipulatorze centrali INTEGRA?
    • Na dzień dzisiejszy nie ma czujki w wersji przewodowej, która prześle temperaturę do manipulatora centrali Integra.
  4. Dlaczego manipulator wyświetla wynik z opóźnieniem, które sięga nawet kilkudziesięciu sekund?
    • Opóźnienie wynika z dwóch czynników: czujka wysyła informację o temperaturze co okres odpytywania, a więc co około 12, 24 lub 36s. Drugim czynnikiem jest częstotliwość odświeżania wartości temperatury na wyświetlaczu. Dla manipulatora TSI jest to domyślnie 30 sekund (można zmienić).
  5. Ile czujek temperatury ATD-100 obsługuje centrala?
    • Zależy to od modelu centrali INTEGRA i ilości zastosowanych kontrolerów ABAX. Każdy kontroler ABAX posiada 48 pozycji, z czego czujka ATD-100 zajmuje 2 pozycje (jeżeli chcemy wykrywać dwa progi). Przykład: Integra 64 z jednym kontrolerem ABAX ACU-120. Obsługuje on 48 pozycji, więc możliwe jest dodanie maksymalnie 24 czujki ATD-100. W przypadku większych centrali INTEGRA (np. 128, 256) i po dołożeniu większej ilości kontrolerów ABAX, liczba obsługiwanych czujek wzrośnie.
    • Jeżeli jednak wystarczy nam jeden próg temperatury dla czujki, to wtedy jeden kontroler ABAX obsłuży do 48 czujek (zamiast 24).
