Wydawało się, że wprowadzenie do sprzedaży modułu SATEL GPRS-T4 zmieni statystyki sprzedaży. Pierwotny moduł, tj. GPRS-T2 wciąż jednak jest chętnie kupowany przez instalatorów. Czy pozostał niezastąpiony, czy to tylko brak świadomości nowych rozwiązań? Przedstawię tutaj różnice między tymi dwoma modułami i pokażę, że warto przesiąść się na nowszy – moduł GPRS-T4.

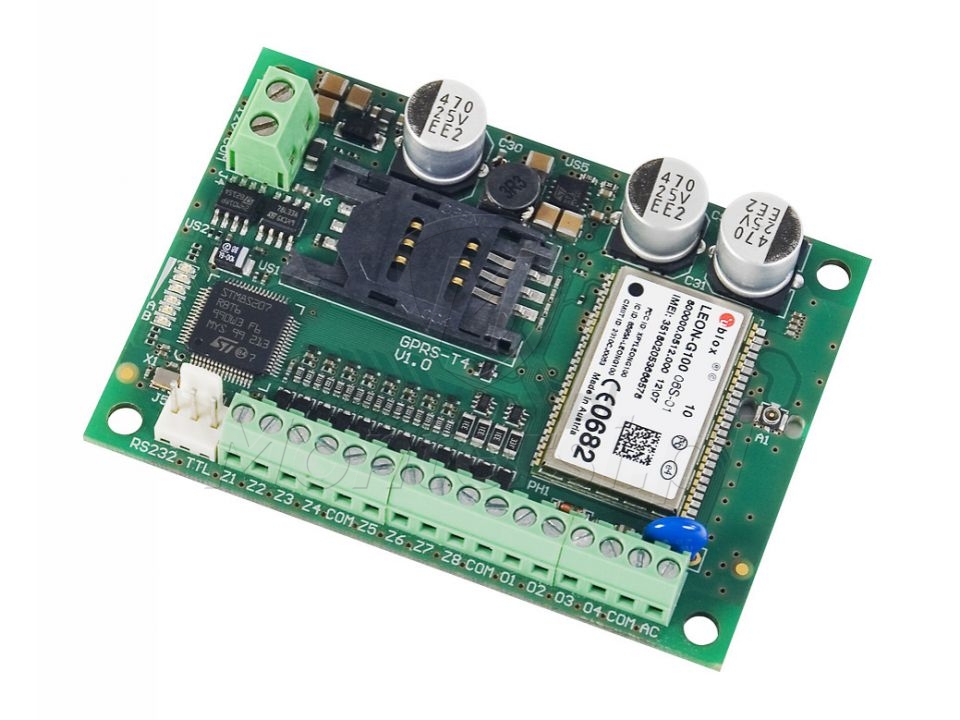

Konstrukcja modułu GPRS-T4
Obudowa jest identyczna jak w modułach GPRS-T1/T2. Laminat (płytka elektroniki) również posiada te same wymiary. Moduł GPRS-T4 również został zbudowany z użyciem telefonu GSM LEON (uBlox). Programowanie jak dotychczas – wystarczy zastosować kabel DB9FC/RJ-KPL lub nowy USB-RS. Program konfiguracyjny się nie zmienił. Wciąż pozostaje GPRS-SOFT. Myślę, że powyższe wskazania można potraktować, jako same zalety. Instalator nie musi od nowa poznawać środowiska konfiguracyjnego. Jakie są więc różnice, wady, zalety?
Możliwości modułu GPRS-T2 + BONUS !

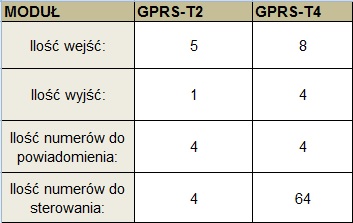

To najbardziej ogólne, ale jednocześnie trafne określenie tego, czym jest moduł GPRS-T4. Jest to rozbudowana wersja modułu GPRS-T2. Tabela porównuje najważniejsze kwestie w obu modułach. To, czego nam najczęściej brakowało to ilość wyjść do sterowania.
W GPRS-T2 mamy tylko jedno wyjście, które mogliśmy wykorzystać do jednej funkcji. Kiedy chcieliśmy sterować przy pomocy komendy SMS np. czuwaniem systemu i automatyką bramową, zaczynały się schody (w tym module nie do przejścia).

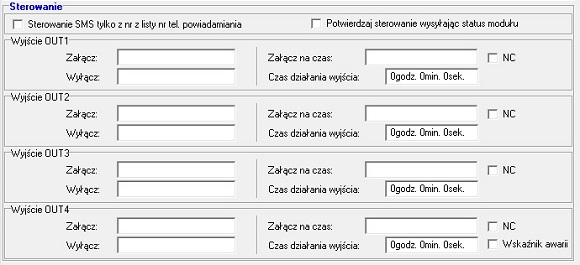

GPRS-T4 ten problem rozwiązuje. Mamy do dyspozycji 4 wyjścia, więc możemy uruchomić 4 różne funkcje z użyciem 4 komend SMS. To wypełnia tę lukę przy zdalnym sterowaniu. Są to wyjścia typu O.C (w Satelu wyjścia te figurują jako „niskoprądowe”).
O wyjściach niskoprądowych typu O.C (otwarty kolektor) już pisaliśmy, ale przypomnę tylko, że to wyjście wystawia potencjał masy (0V) albo nic nie wystawia. Czyli mówiąc potoczenie, sterowanie odbywa się „minusem”. Takie wyjście można bezpośrednio podłączyć pod wejście centrali alarmowej ustawione jako typ linii NO lub NC. Nie ma potrzeby wykonywania żadnych mostków itp. jak to miało miejsce w module GPRS-T2 przy przekaźniku.
Wyjścia O1-O3 w module GPRS-T4 mają bardzo małą wydajność prądową (około 15mA). W związku z tym, stosowanie przekaźnika może być tutaj utrudnione, ponieważ cewki popularnych przekaźników potrzebują trochę więcej prądu. Można stosować moduły przekaźnikowe, które są pośrednio wyzwalane przez np. tranzystor bipolarny. Takim modułem jest np. AWZ-508.
Więcej numerów do sterowania – realizacja sterowania automatyką w małych wspólnotach
64 numery telefonów, które mogą uruchamiać wszystkie 4 wyjścia (niezależnie programowane). Jest to ukłon w stronę instalatorów montujących automatykę bramową np. w małych wspólnotach mieszkaniowych. W GPRS- T2 mogliśmy sterować tylko z 4 zewnętrznych numerów telefonów. Pomijam tutaj kwestię tego, że istnieje możliwość konfiguracji, która daje dostęp do takiego sterowania dla dowolnego numeru telefonu (będącego poza listą). To rozwiązanie było wcześniej, ale nie jest często stosowane, ponieważ daje dostęp do sterowania nawet przypadkowym osobom, które znają numer karty SIM w module.
Coś dla automatyków i majsterkowiczów – wejścia analogowe

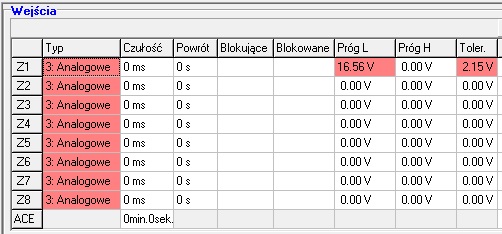

Każde z 8 wejść modułu (lub 5 wejść w module GPRS-T2) może być zaprogramowane, jako cyfrowe lub analogowe. Wejście zaprogramowane jako analogowe akceptuje napięcia na wejściu w zakresie od 0 do 16,56 V. Można podłączyć np. analogowe czujki ciśnienia, wilgotności, temperatury itp. Instalator modułu dla każdego z wejść może ustawić 2 progi napięciowe, po przekroczeniu których będzie realizowane powiadomienie.
W ostatnim czasie docierały do mnie sygnały o uchybieniach w tym artykule. Winien jestem sprostowanie. Wejścia mogą być konfigurowane jako analogowe w module GPRS-T4, ale również w module GPRS-T2. Ta funkcjonalność istnieje w tych modułach od samego początku. Oprócz możliwości podłączania czujek analogowych (automatycy), wejścia analogowe mogą się przydać w przypadku, kiedy mamy do czynienia z centralami różnych producentów. Jeśli np. centrala alarmowa wystawia na wyjściu „+12V”, to należy wtedy ustawić wejście modułu jako analogowe. Wtedy takie wejście będzie reagowało na pojawienie się np. +12V.
Zdalne programowanie modułu
Ponieważ wciąż mało osób używa tego mechanizmu, przypomnę jego istotę. Odpowiednia konfiguracja modułu (pierwsze połączenie z modułem) umożliwia w późniejszym czasie zdalny dostęp do ustawień modułu i możliwość zdalnej konfiguracji. Jeśli zajdzie potrzeba zmiany numeru telefonu powiadomienia albo innej funkcji, nie ma potrzeby jechać do klienta. Wystarczy, że instalator uruchomi program GPRS-SOFT (np. będąc w domu i mając połączenie internetowe), wykona odpowiednią procedurę łączenia i tym samym dostanie się do ustawień modułu. Zaoszczędzamy przy tym sporo czasu, ponieważ cała akcja zmiany tego parametru odbywa się przy laptopie i kawie we własnym domu.
Opcja zdalnego programowania dostępna jest we wszystkich modułach SATEL serii GPRS-xx.
Moduł GPRS-T6… o krok dalej
Równolegle z GPRS-T4, pojawił się również moduł GPRS-T6, który jest rozbudowaną wersją „T4”. Posiada dodatkowo wbudowany zasilacz buforowy (możliwość podłączenia akumulatora), zasilany jest napięciem przemiennym (identycznie jak centrala alarmowa). Konfiguracja obu modułów (GPRS-T4 / GPRS-T6) jest identyczna.
Rozstrzygnięcie
Użytkownicy mający przyzwyczajenia do wcześniejszego GPRS-T2 mogą zdecydowanie przejść na zakup modułu GPRS-T4. Programowanie jest identyczne, ale tutaj dochodzi więcej wejść i wyjść. Warto, choćby z tego względu, że różnica cenowa wynosi zaledwie 35 zł. Moduł GPRS-T4 jest bardziej elastyczny na potrzeby klienta.
