Konfiguracja zdalnego podglądu (BCS Line/BCS Point)

Ocena:

Powiązane tagi

Kontakt

W tym artykule dowiesz się jak w prosty sposób skonfigurować rejestrator na potrzeby zdalnego połączenia oraz jakich aplikacji użyć aby uzyskać podgląd z kamer w dowolnym miejscu na świecie.

Jeszcze nie tak dawno aby uzyskać takie połączenie należało posiadać przygotowane wcześniej łącze internetowe. Obecnie wszystkie dostępne urządzenia umożliwiają połączenie przez tzw. „chmurę” bez konieczności wykonywania jakichkolwiek czynności związanych z siecią. Mówiąc prościej, nie musimy posiadać publicznego adresu IP, korzystać z serwerów DDNS oraz przekierowywać portów na routerze.

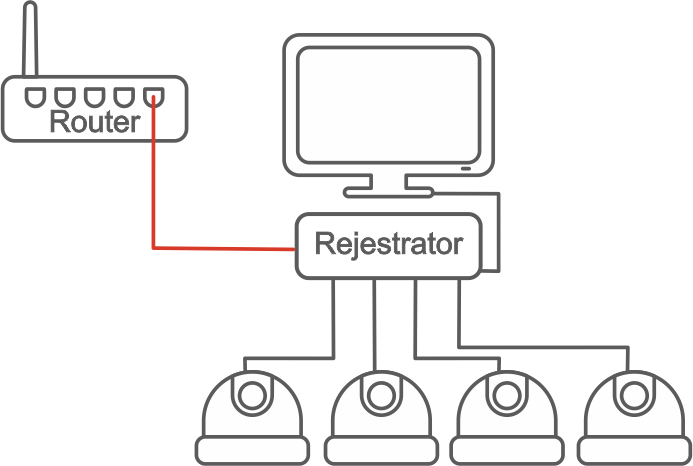

Warunkiem uzyskania połączenia zdalnego jest zapewnienie rejestratorowi dostępu do Internetu, co wiąże się z podłączeniem go do sieci lokalnej za pomocą przewodu sieciowego oraz odpowiednią konfiguracją protokołu IP.

Sposób podłączenia zależy od infrastruktury naszej sieci lokalnej, dlatego już na etapie projektowania systemu powinniśmy przewidzieć połączenie urządzeń CCTV z siecią.

Konfiguracja sieciowa rejestratora

Samo podłączenie rejestratora do sieci nie jest wystarczające aby uzyskał on dostęp do Internetu.  Niezbędna jest konfiguracja następujących parametrów sieciowych:

  • Adres IP
  • Maska podsieci
  • Brama domyślna
  • DNS

Wszystkie urządzenia CCTV mają wstępnie ustawioną adresację, nadaną przez producenta. Niestety nie gwarantuje to zgodności z adresacją panującą w naszej sieci lokalnej. Dlatego najlepszym rozwiązaniem jest użycie automatycznej konfiguracji adresów za pośrednictwem serwera DHCP. Dzięki temu nasz rejestrator otrzyma prawidłową adresację IP bezpośrednio z serwera DHCP, którym najczęściej jest router.

Aby aktywować automatyczną adresację należy w ustawieniach sieciowych rejestratora zaznaczyć opcję „DHCP” . Po chwili adresy powinny być automatycznie uzupełnione.



Zmianę parametrów sieciowych rejestratora dokonujemy przed dodaniem kamer IP. W innym przypadku istnieje ryzyko utraty połączenia z kamerami.

BCS Line

Urządzenia marki BCS Line umożliwiają połączenie przez chmurę „Lechange”, która wcześniej znana była jako „Easy4ip”.

W celu aktywacji połączenia zdalnego należy przejść do ustawień sieciowych rejestratora a następnie wybrać „Ust.P2P” (1).

Kolejnym krokiem jest włączenie obsługi P2P (2) oraz sprawdzenie statusu połączenia.

Status „Online” oznacza, że nasze urządzenie zostało prawidłowo dodane do chmury Lechange. Od tej pory w celu nawiązania z nim połączenia potrzebne będą następujące dane:

  • Numer seryjny lub kod QR (3)
  • Nazwa użytkownika
  • Hasło



Sposób I – Bezpośrednie połączenie z urządzeniem

Jest to najłatwiejsza metoda, polegająca na dodaniu nowego urządzenia na podstawie jego numeru seryjnego, nazwy użytkownika oraz hasła. W przypadku urządzeń mobilnych wystarczy zeskanować kod QR, natomiast w wersji komputerowej numer seryjny musi zostać wprowadzony ręcznie.

  • gDMSS (Android) – Dodawanie urządzenia za pomocą kodu QR



  • iDMSS (iOS) – Dodawanie urządzenia za pomocą kodu QR



  • SmartPSS (Windows) – Dodawanie urządzenia za pomocą numeru seryjnego (s/n)



Sposób II – Dodanie urządzenia do konta Lechange

Metoda wymagająca trochę więcej czasu na konfigurację, ale gwarantująca dostęp do wielu urządzeń za pośrednictwem jednego konta. Dodatkową zaletą jest możliwość włączenia podglądu za pomocą przeglądarki internetowej bezpośrednio z serwisu Lechange.

  1. Tworzymy nowe konto w serwisie web.lechange.com
  2. Logujemy się do naszego konta a następnie dodajemy urządzenia za pomocą numeru seryjnego
    • Od tej pory mamy możliwość podglądu obrazu z kamer bezpośrednio w serwisie web.lechange.com.
    • W aplikacji mobilnej (iDMSS Plus/gDMSS Plus) logujemy się do naszego konta a wszystkie urządzenia zostaną automatycznie zaimportowane.
    • W aplikacji SmartPSS możemy jednorazowo zaimportować urządzenia z naszego konta korzystając z opcji „Importuj” dostępnej w zakładce „Urządzenia”.

BCS Point

Urządzenia tej serii korzystają z serwisu „Star4Live”, który wymaga posiadania konta. Nowe konto możemy utworzyć na stronie www.star4live.com lub bezpośrednio w aplikacji mobilnej.

Jeśli już posiadamy swoje konto to możemy przejść do procedury dodawania nowego urządzenia.



W pierwszej kolejności przechodzimy do ustawień rejestratora (1), następnie w ustawieniach sieciowych klikamy P2P (2).

Włączamy obsługę P2P (3) a następnie czekamy aż status połączenia będzie „Offline: Urządzenie nie zostało dodane do serwisu chmury (…)”.

Teraz pozostaje tylko dodać urządzenie do konta Star4Live za pomocą kodu rejestracji (4), który wyświetlony jest również w postaci kodu QR.
