Jakie łącze internetowe do zdalnego Podglądu?

Artykuł: jakie łącze internetowe do zdalnego poglądu
Ocena:

Kontakt

Możliwość podglądu obrazu z kamer w dowolnym miejscu i czasie jest już standardem w każdym nowym systemie CCTV. Dodatkowym ułatwieniem jest połączenie poprzez tzw. „chmurę” czyli serwer, dzięki któremu nie musimy martwić się o to czy nasze łącze jest odpowiednio przystosowane do tego celu.

Serwery „chmurowe”, nazywane również P2P umożliwiają połączenie z rejestratorem bądź kamerą IP bez konieczności posiadania stałego, publicznego adresu IP. Również nie trzeba przekierowywać ruchu sieciowego na poszczególnych urządzeniach czy nawet korzystać z usług DDNS. Jest to o tyle istotne, ponieważ dostępność publicznych adresów IP jest obecne znikoma i nie każdy ma możliwość jego uzyskania.

Skoro połączenie przez chmurę rozwiązuje nasze problemy to na co zwrócić uwagę?

Przede wszystkim na przepustowość łącza internetowego a co najważniejsze na jego prędkość wysyłania, czyli tzw. Upload. To właśnie od tego parametru zależą możliwości zdalnego podglądu. Pamiętajmy, to rejestrator wysyła strumień wideo, który następnie jest odbierany przez nasz komputer bądź urządzenie mobilne.

Warto wspomnieć, że w większości przypadków dostęp do Internetu jest asymetryczny co oznacza, że prędkość wysyłania jest różna od prędkości pobierania. Dostawcy często podają tylko prędkość pobierania, która w przypadku korzystania z zasobów Internetu jest w zupełności wystarczająca.

Podczas obliczania wymaganej przepustowości należy również uwzględnić fakt, że podawana przez operatora prędkość łącza jest najczęściej prędkością maksymalną. W rzeczywistości mogą pojawić się różnice wynikające z obciążenia sieci operatora jak i naszej wewnętrznej.

Upload

Nie zostaną tutaj podane konkretne wartości, ponieważ wymagana prędkość wysyłania (Upload) jest ściśle uzależniona od parametrów kamer oraz wymagań klienta.

Najważniejszą informacją jest przepływność strumienia wideo czyli bitrate. To właśnie ta wartość mówi nam jaką prędkość internetu wymaga dany kanał rejestratora.

Przykład 1

W miejscu montażu zapewniony jest dostęp do internetu o parametrach:

  • Prędkość pobierania (Download): 50 Mb/s
  • Prędkość wysyłania (Upload): 5 Mb/s

System CCTV składa się z 4 kamer IP o następujących parametrach strumienia wideo:

  • Strumień główny: 1920×1080/25kl – 4096 kb/s
  • Strumień dodatkowy: 704×576/25kl – 1024 kb/s

Z powyższego wynika, że równoczesne odtwarzanie 4 strumieni wideo w pełnej rozdzielczości wymaga przepustowości 4x 4096 kb/s czyli 16384 kb/s (16 Mb/s). Niestety maksymalna prędkość wysyłania wynosi tylko 5 Mb/s, więc nie ma możliwości równoczesnego podglądu z 4 kamer w strumieniu głównym.

W takiej sytuacji klient ma możliwość jednoczesnego podglądu 4 kamer w strumieniu dodatkowym o obniżonej rozdzielczości (4x 1024 kb/s = 4096 kb/s = 4 Mb/s). Dodatkowo w każdej chwili istnieje możliwość włączenia jednej kamery w strumieniu głównym.

Przykład 2

Na obiekcie jest stały dostęp do Internetu:

  • Prędkość pobierania (Download): 10 Mb/s
  • Prędkość wysyłania (Upload): 1 Mb/s

System CCTV składa się z 6 kamer o następujących parametrach strumienia wideo:

  • 2 Kamery IP 4K UHD:
    • Strumień główny: 3840×2160/15kl – 8192 kb/s
    • Strumień dodatkowy: 704×576/12kl – 768 kb/s
  • 4 Kamery analogowe:
    • Strumień główny: 1920×1080/25kl – 2048 kb/s
    • Strumień dodatkowy: 704×576/25kl – 1024 kb/s

W tym przypadku równoczesny podgląd ze wszystkich 6 kamer w pełnej rozdzielczości wymaga od nas łącza o przepustowości (2x 8192 kb/s) + (4x 2048 kb/s) czyli 24 576 kb/s (24 Mb/s). Wymagana prędkość znacznie przekracza możliwości naszego łącza internetowego (1 Mb/s). Przepływność pojedynczego kanału również jest zbyt duża aby uzyskać podgląd choćby z jednej kamery.

Klient może włączyć podgląd o obniżonej rozdzielczości (strumień dodatkowy) ale tylko z jednej kamery.

Zdalne odtwarzanie nagrań

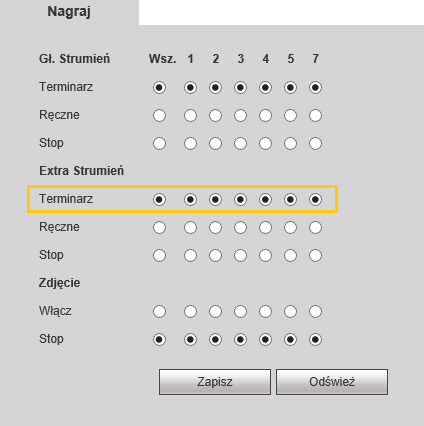

nagrywaniePodczas zdalnego podglądu mamy możliwość wyboru strumienia, ponieważ jest on przesyłany w czasie rzeczywistym. Inaczej jest w przypadku gdy klient chce odtwarzać zapisane na dysku nagrania. Domyślnie rejestrator nagrywa tylko strumień główny, czyli ten o najlepszych parametrach.



Aby umożliwić klientowi odtwarzanie nagrań również w strumieniu dodatkowym, należy włączyć jego nagrywanie w ustawieniach rejestratora.



Podsumowanie

Jak widać na powyższych przykładach wymagana prędkość wysyłania zależy od zastosowanych urządzeń a dokładnie od ich przepływności (bitrate). Urządzenia CCTV oferują nam minimum dwa strumienie wideo, każdy o innych parametrach. Dzięki nim mamy możliwość uzyskania podglądu nawet gdy nasze łącze jest bardzo wolne.
