Konfiguracja systemu HiWatch IP #2: Parametry zapisu, detekcja ruchu

Konfiguracja systemu HiWatch IP - artykuł
Ocena:

Powiązane tagi

Kontakt

W poprzedniej części poradnika przygotowaliśmy rejestrator do pracy w sieci oraz dodaliśmy do niego kilka kamer IP. Tym razem zajmiemy się sposobami zapisu nagrań na dysku twardym oraz podstawową funkcją analizy obrazu jaką jest detekcja ruchu.

Konfiguracja OSD

Zanim zaczniemy, należy omówić podstawowe informacje, jakie wyświetlane są na obrazie danego kanału. Najczęściej jest to data, czas oraz nazwa kamery, która w domyślnych ustawieniach jest identyczna na każdym kanale. Dostępne w rejestratorze funkcje zmieniane są indywidualnie dla każdej kamery, dlatego posługiwanie się prawidłowymi nazwami jest zdecydowanie wygodniejsze i zalecane przed przystąpieniem do dalszej konfiguracji. Zmianę nazwy dokonujemy w Menu główne/Kamera/OSD

W tym miejscu również możemy zmienić miejsce wyświetlania poszczególnych informacji w sytuacji gdy te zasłaniają nam istotną część obserwowanej sceny.

Nazwa kamery powinna być zmieniona, nawet jeśli nie jest wyświetlana na obrazie. Jest ona bardzo przydatna podczas wyboru kamery w trakcie odtwarzania oraz podczas korzystania z aplikacji mobilnej.

Sposoby nagrywania

Rejestrator umożliwia nagrywanie obrazu z kamer w kilku trybach:

  • Nagrywanie ciągłe
    Rejestrator zapisuje obraz z wszystkich kamer w sposób ciągły przez całą dobę
  • Nagrywanie po wykryciu ruchu
    Rejestrator zapisuje obraz z danego kanału po wykryciu ruchu
  • Nagrywanie według terminarza
    Rejestrator zapisuje obraz z kamer zgodnie z wcześniej zdefiniowanym przez nas terminarzem

Jak włączyć całodzienne nagrywanie ciągłe lub po wykryciu ruchu?

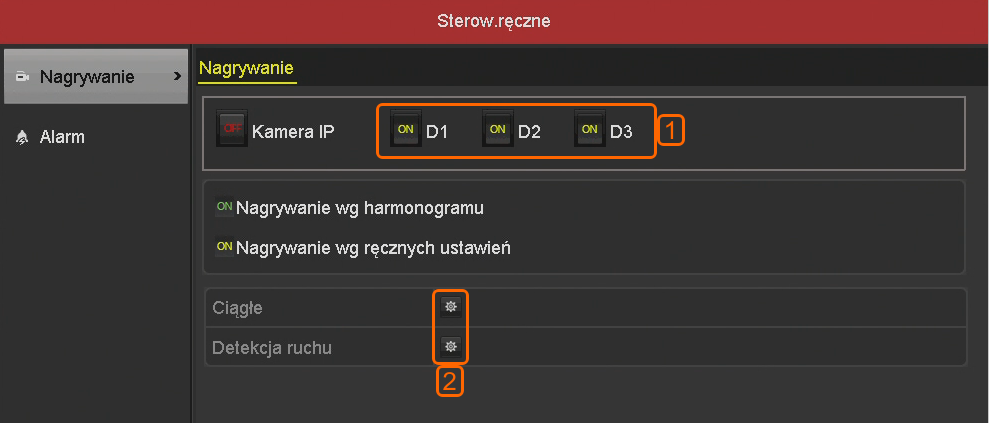

Aby włączyć całodzienne nagrywanie ciągłe lub po detekcji ruchu należy przejść do Menu główne/Ster.ręczne a następnie zaznaczyć kanały, które mają być sterowane według ręcznych ustawień (1). Następnie należy wybrać czy nagrywanie ma się odbywać w sposób ciągły, czy na podstawie detekcji ruchu (2).

Jak włączyć nagrywanie według terminarza?

Przed przystąpieniem do konfiguracji terminarza należy upewnić się, że nagrywanie ręczne jest wyłączone na każdym kanale. W innym przypadku terminarz nie będzie brany pod uwagę, ponieważ sterowanie ręczne ma od niego większy priorytet.

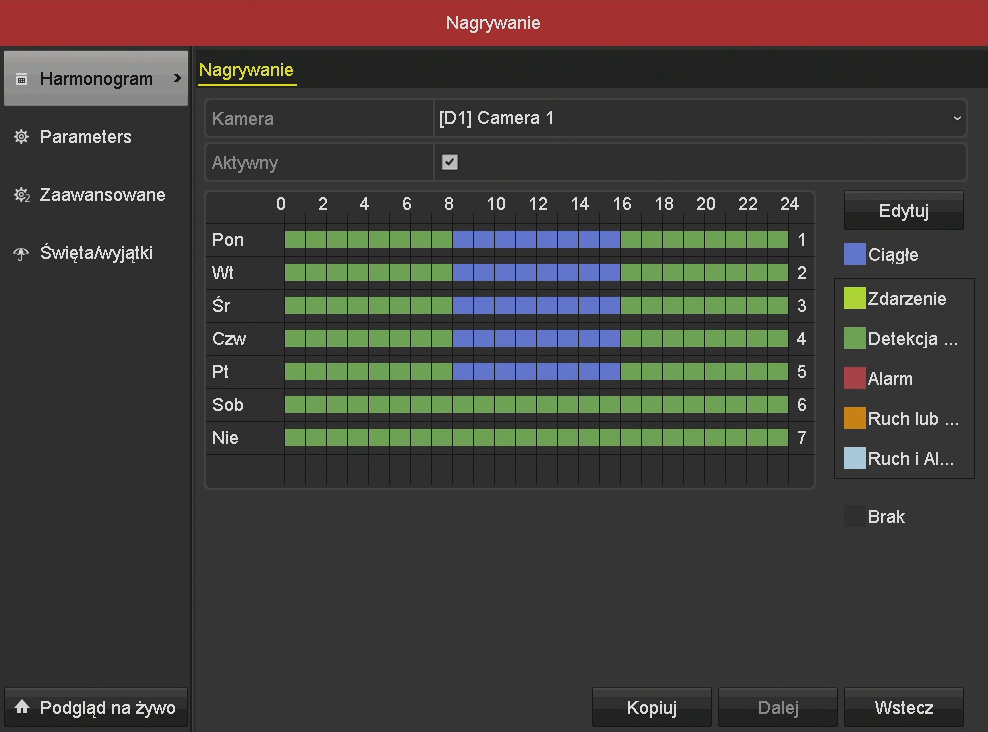

Teraz możemy przejść do kolejnego kroku jakim jest zdefiniowanie terminarza. W menu głównym klikamy nagrywanie, a następnie przechodzimy do zakładki harmonogram. W kolejnym oknie mamy do dyspozycji graficznie przedstawiony terminarz, który indywidualnie ustawiamy dla każdej kamery.

Na powyższym przykładzie nagrywanie ciągłe obowiązuje od poniedziałku do piątku w godzinach 8- 16. W pozostałych godzinach oraz w weekendy rejestrator zapisuje nagrania po wykryciu ruchu przez daną kamerę.

Mimo włączenia nagrywania ciągłego rejestrator zapisuje metadane dotyczące detekcji ruchu, a więc możliwe jest późniejsze wyszukiwanie nagrań na podstawie detekcji.

Konfiguracja parametrów detekcji ruchu

Prawidłowe ustawienie parametrów detekcji gwarantuje nam skuteczne działanie wykrywania, co w późniejszym czasie odczujemy podczas wyszukiwania nagrań na podstawie tej funkcji. Konfiguracja powinna obejmować ustawienie odpowiedniego obszaru wykrywania oraz jego czułości. W bardziej zaawansowanych urządzeniach mamy do dyspozycji jeszcze jeden parametr, jakim jest próg wykrywania. Określa on jak duże obiekty mają powodować naruszenia.

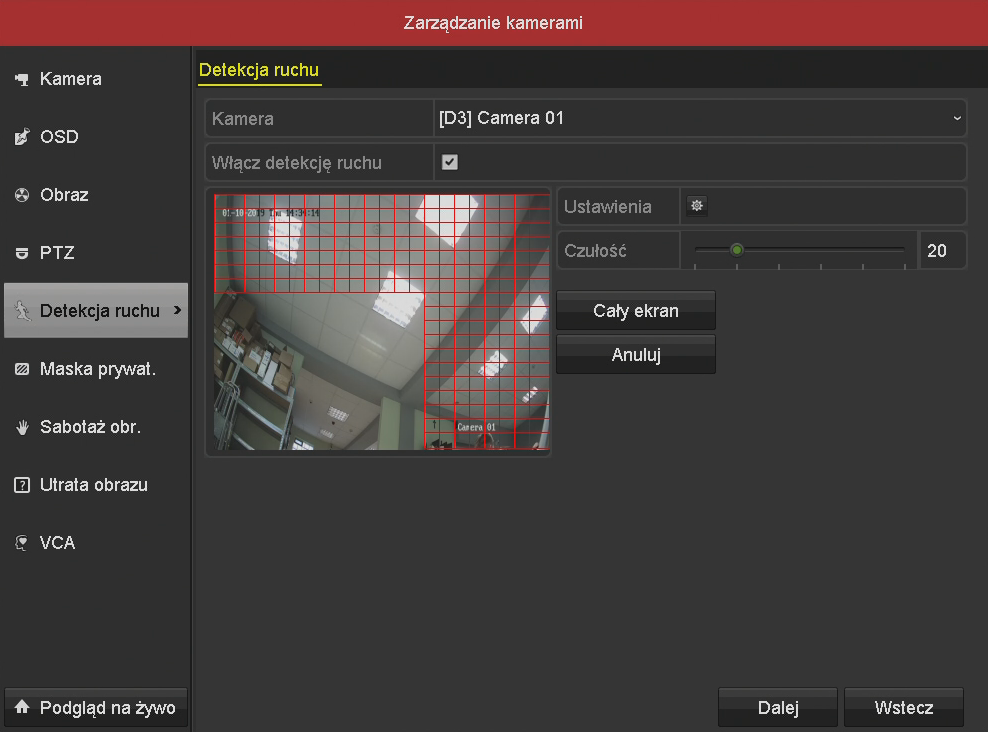

Zmianę parametrów wykrywania ruchu dokonujemy w Menu główne/Kamera/Detekcja ruchu. W pierwszej kolejności należy upewnić się, że detekcja ruchu jest włączona. Następnie możemy przejść do rysowania pól detekcji, czyli obszaru, na którym kamera ma wykrywać ruch. Ostatnim etapem jest ustawienie odpowiedniej czułości.

Podczas ustawiania czułości pomocne będą widoczne na obrazie pola detekcji, które w czasie rzeczywistym informują nas o miejscu wykrycia ruchu.

Warto wspomnieć, że każdy rejestrator posiada domyślnie włączoną funkcję nadpisywania, dzięki której po zapełnieniu całej przestrzeni dyskowej rejestrator nadpisuje najstarsze nagrania, gwarantując tym samym ciągłość zapisu.
