Czytniki zbliżeniowe ROGER

Kupując nowy czytnik firmy ROGER musimy liczyć się z potrzebą jego konfiguracji. O ile wszystkie niezbędne informację na temat instalacji i użytkowania są dokładnie w instrukcji opisane, o tyle bardzo często podczas pierwszego zetknięcia z ilością wiadomości tam zawartych niedoświadczony użytkownik ginie w gąszczu informacji. W artykule zaprezentuje jak w szybki i prosty sposób skonfigurować czytnik do pracy.

Sygnalizacja czytnika Zbliżeniowego

Na wstępie warto zaprezentować sposób w jaki czytnik się z nami komunikuje. Dobrze już na początku swojej przygody z czytnikami ROGER zapoznać się z tą tabelką bowiem prawidłowe rozszyfrowanie sygnalizacji może okazać się pomocne i zaoszczędzi dużo czasu podczas użytkowania urządzeń.

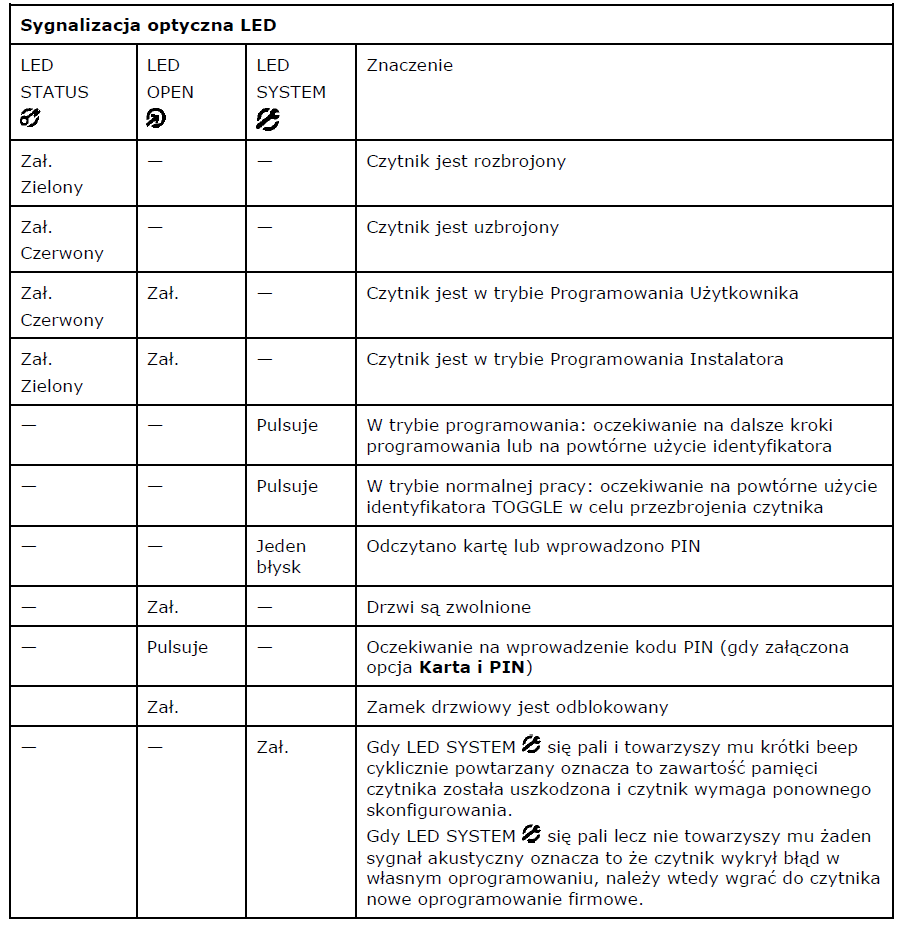

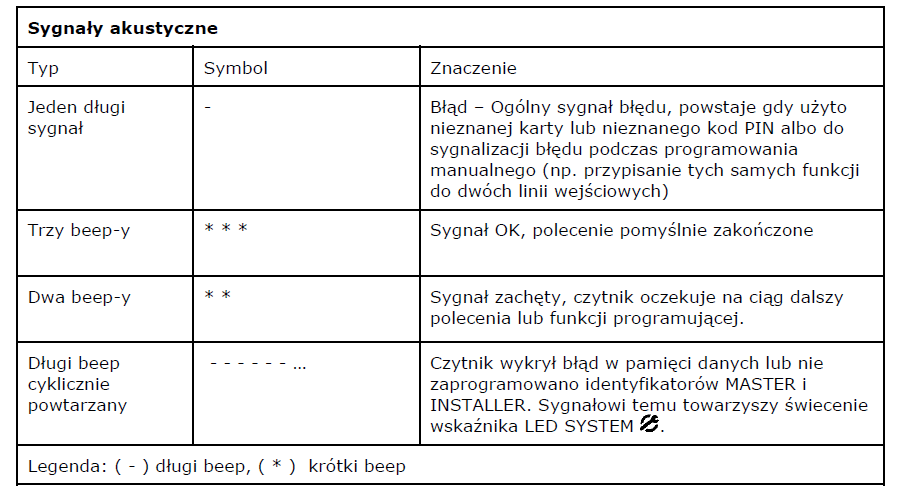

Sygnalizacja optyczna i akustyczna tabelasygnalizacja optyczna i akustyczna

Reset pamięci – ustawienie trybu pracy

Pierwsze co musimy wykonać to reset pamięci czytnika. Przy odłączonym zasilaniu, łączymy linie CLK i IN1. Jeśli mamy wersje czytnika z wyprowadzonymi przewodami – zwieramy ze sobą żyły zieloną i żółtą, jeśli z zaciskami – łączymy ze sobą zaciski CLK i IN1 kawałkiem przewodu. Włączamy zasilanie, czytnik powinien sygnalizować to ciągłym dźwiękiem i mruganiem na zielono diody LED OPEN. Usuwamy połączenie pomiędzy liniami CLK i IN1, dźwięk ustanie. Teraz musimy wprowadzić trzy cyfrowy kod oznaczający tryb pracy.

W większości przypadków będziemy wybierać spośród trzech kodów: 000, 001 oraz 030.

000 i 001 są to tryby pracy terminalowej ustawiane kiedy czytnik współpracuje razem z nadrzędnym kontrolerem po magistrali Clock & Data.
030 jest to tryb pracy autonomicznej, ustawiany kiedy czytnik pracuje samodzielnie (bez nadrzędnego kontrolera) czyli na przykład czytnik otwierający elektrozaczep. Na potrzeby artykułu wybierzemy ten tryb.

jak wpisać cyfrę jeśli nie posiadamy klawiatury?

Tutaj pomocna będzie tabela zawarta w instrukcji informująca o ilości przyłożeń w zależności od wymaganego znaku.

Porada widoczna dla konta STANDARD
Oceń poradę:

Powiązane produkty

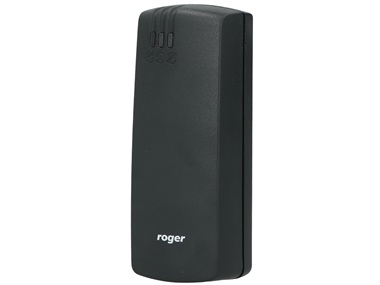

Czytnik zbliżeniowy - PRT62EM-G

PRT62EM-G Czytnik zbliżeniowy Unique 125kHz

  • Typ urządzenia: Czytnik bez klawiatury
  • Praca autonomiczna: TAK
  • Ilość użytkowników: 120
  • Pamięć zdarzeń: 1024
  • Typ obsługiwanych kart: Unique
  • Wyjścia funkcyjne: TAK
  • Obsługa Wiegand: TAK
  • Kolor: ciemnoszary
  • Napięcie zasilania: 12 V
  • Pobór prądu: 45 mA
  • Temperatura pracy: -25…+60 °C
  • Waga: 100 g
  • Wymiary: 100 x 45 x 25 mm
Zobacz w sklepie
Czytnik zbliżeniowy PRT12EM-G

PRT12EM-G Czytnik zbliżeniowy Unique 125kHz z klawiaturą

  • Typ urządzenia: Czytnik z klawiaturą
  • Praca autonomiczna: TAK
  • Ilość użytkowników: 120
  • Pamięć zdarzeń: 1024
  • Podświetlana klawiatura: TAK
  • Typ obsługiwanych kart: Unique
  • Wyjścia funkcyjne: TAK
  • Obsługa Wiegand: TAK
  • Obudowa: IP67
  • Kolor: ciemnoszary
  • Napięcie zasilania: 12 V
  • Pobór prądu: 65 mA
  • Temperatura pracy: -25…+60 °C
  • Waga: 150 g
  • Wymiary: 152 x 46 x 23 mm
Zobacz w sklepie
Czytnik zbliżeniowy PRT12EM-BK-G

PRT12EM-BK-G Czytnik zbliżeniowy Unique 125kHz

  • Typ urządzenia: Czytnik bez klawiatury
  • Praca autonomiczna: TAK
  • Ilość użytkowników: 120
  • Pamięć zdarzeń: 1024
  • Typ obsługiwanych kart: Unique
  • Wyjścia funkcyjne: TAK
  • Obsługa Wiegand: TAK
  • Obudowa: IP67
  • Kolor: ciemnoszary
  • Napięcie zasilania: 12 V
  • Pobór prądu: 45 mA
  • Temperatura pracy: -25…+60 °C
  • Waga: 150 g
  • Wymiary: 152 x 46 x 23 mm
Zobacz w sklepie
Czytnik zbliżeniowy PRT12MF-G

PRT12MF-G Czytnik zbliżeniowy Mifare 13.56MHz z klawiaturą

  • Typ urządzenia: Czytnik z klawiaturą
  • Praca autonomiczna: TAK
  • Ilość użytkowników: 120
  • Pamięć zdarzeń: 1024
  • Podświetlana klawiatura: TAK
  • Typ obsługiwanych kart: MIFARE, ISO/IEC 14443A
  • Wyjścia funkcyjne: TAK
  • Obsługa Wiegand: TAK
  • Obudowa: IP67
  • Kolor: ciemnoszary
  • Napięcie zasilania: 12 V
  • Pobór prądu: 85 mA
  • Temperatura pracy: -25…+60 °C
  • Waga: 150 g
  • Wymiary: 152 x 46 x 23 mm
Zobacz w sklepie

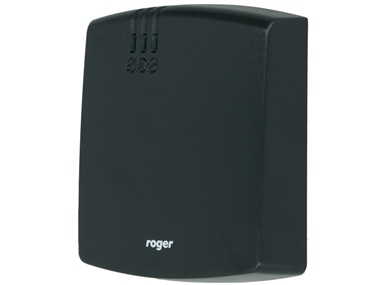

Czytnik zbliżeniowy PRT66EM-G
