Jak skonfigurować jednorodzinny system wideodomofonu BCS Line?
Kamil Klich
Specjalista z zakresu systemów VSS. Na co dzień zajmuje się wsparciem technicznym oraz prowadzeniem szkoleń.
Kontakt
Zobacz również
Jednorodzinny system wideodomofonu marki BCS line możemy skonfigurować na dwa sposoby. Pierwszy z nich to użycie kreatora, który podczas pierwszego uruchomienia monitora wykona za nas całą konfigurację wszystkich elementów systemu. Cała procedura zajmuje dosłownie chwilę i nie wymaga użycia komputera. Więcej informacji znajdziecie w poradniku SZYBKA KONFIGURACJA WIDEODOMOFONÓW IP BCS. Drugim sposobem jest ręczna konfiguracja każdego z urządzeń za pomocą komputera. To właśnie ta metoda zostanie przedstawiona w tym poradniku.
Struktura systemu jednorodzinnego bcs line
System jednorodzinny to taki który posiada tylko jeden numer lokalu (mieszkania). Oznacza to, że użycie przycisku wywołania na dowolnym panelu bramowym skutkuje dzwonieniem do wszystkich monitorów w obrębie danego lokalu. Przy takiej strukturze używamy paneli bramowych z jednym przyciskiem, ponieważ numer lokalu przypisany jest właśnie do niego. System zbudowany jest przynajmniej z jednego panelu bramowego oraz jednego monitora. Są to tzw. urządzenia główne. Możliwa jest rozbudowa o kolejne panele bramowe oraz monitory. Każde kolejne urządzenie określone jest jako dodatkowe i synchronizuje swoje ustawienia z urządzeniem głównym. (Monitor dodatkowy synchronizuje się z monitorem głównym, a dodatkowy panel bramowy z panelem głównym).

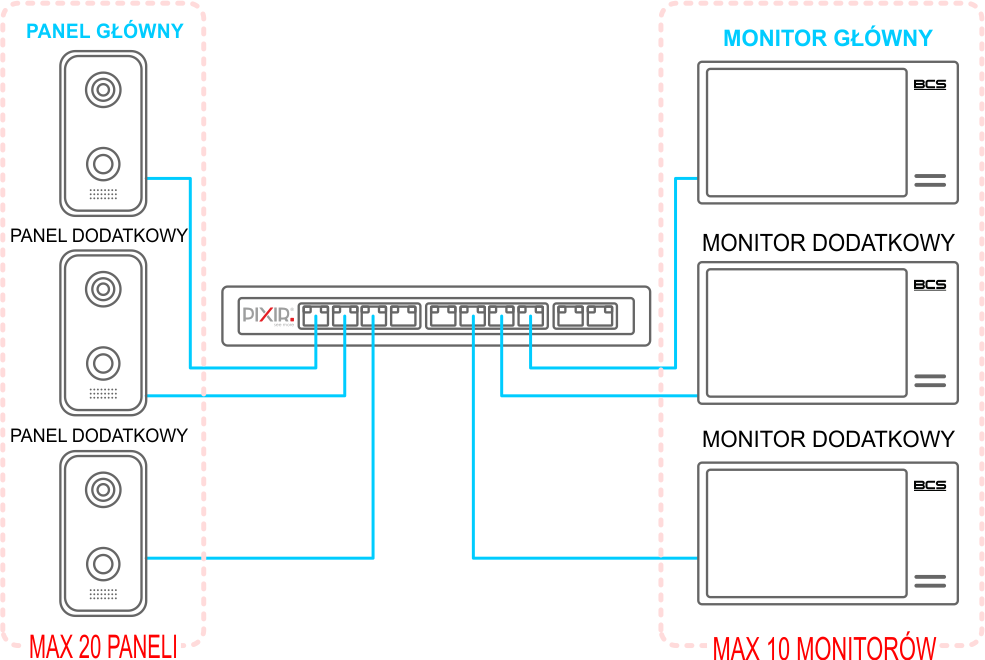

Rys.1 Struktura systemu jednorodzinnego
Maksymalna liczba urządzeń w systemie jednorodzinnym to:
10 monitorów (jeden monitor główny oraz 9 dodatkowych)
20 paneli bramowych (jeden panel główny oraz 19 dodatkowych)
numeracja urządzeń
Każde z urządzeń posiada swój indywidualny numer, który określa jego położenie w systemie wideodomofonowym. Domyślnie producent przewidział następującą numerację:
Panele bramowe
Domyślna numeracja to 8001 dla panelu głównego oraz 8002-8020 dla paneli dodatkowych
Monitory
Domyślna numeracja dla pierwszego lokalu to 9901. To właśnie ten numer przypisujemy do przycisków wywołania w panelach bramowych. Numeracja samych monitorów jest bardziej rozbudowana. Zawiera również numer monitora w obrębie danego lokalu. Dla monitora głównego jest to 9901#0, a dla monitorów dodatkowych 9901#1 – 9901#10
Numerację monitorów możemy […]
