W nowej II generacji wideodomofonów IP marki BCS dostępna jest szybka konfiguracja wszystkich urządzeń w zaledwie 3 krokach.
W tym poradniku pokażę jak w prosty sposób skonfigurować cały system videodomofonowy IP BCS z poziomu monitora, czyli bez pomocy komputera.
Na początku warto zaznaczyć, że taki sposób konfiguracji dostępny jest tylko w systemach jednorodzinnych podczas pierwszego uruchomienia monitora. Przed przystąpieniem do konfiguracji należy upewnić się, że wszystkie urządzenia są niezainicjalizowane (tzn. nie mają ustawionych haseł).
Struktura Systemu wideodomofonowego IP BCS
System jednorodzinny zbudowany jest przynajmniej z jednego panelu bramowego oraz jednego monitora. Są to tzw. urządzenia główne. Możliwa jest rozbudowa o kolejne panele bramowe oraz monitory. Każde kolejne urządzenie określone jest jako dodatkowe i synchronizuje swoje ustawienia z urządzeniem głównym. (Monitor dodatkowy synchronizuje się z monitorem głównym, a dodatkowy panel bramowy z panelem głównym).
Konfiguracja
Wszystkie urządzenia podłączamy do zasilania oraz do sieci lokalnej tak, aby mogły się ze sobą komunikować. Oczywiście, najlepszym rozwiązaniem jest użycie switcha PoE, który zapewni nam komunikację oraz zasilanie. Całość możemy podłączyć również do istniejącej sieci z dostępem do Internetu.
Cały proces konfiguracji odbywa się na monitorze głównym i składa się z 3 kroków:
Inicjalizacja Monitora głównego
Inicjalizacja pozostałych urządzeń
Ustawienia adresów IP oraz podstawowych ustawień
Krok 1 – Inicjalizacja monitora głównego

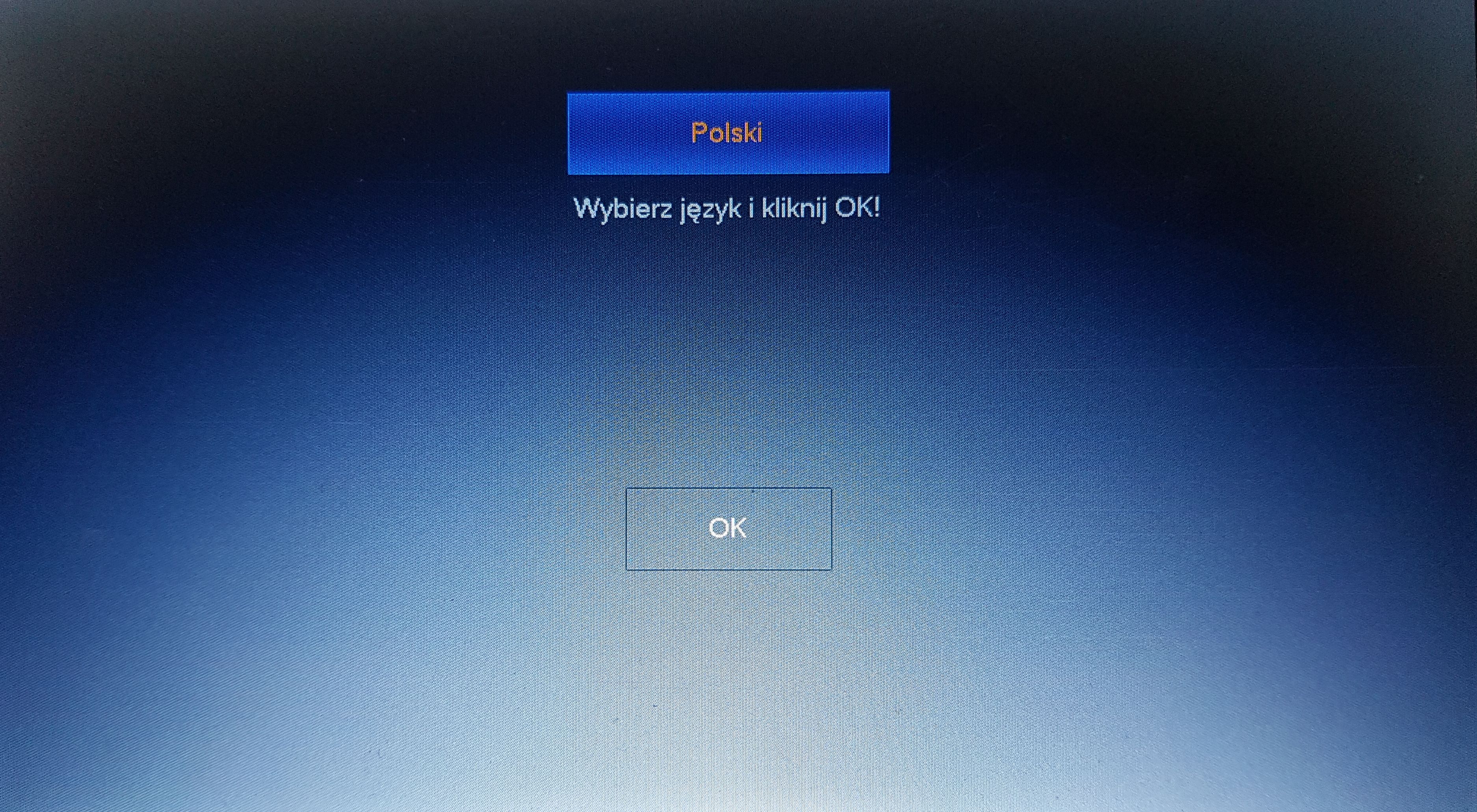

Wybieramy odpowiedni język i zatwierdzamy OK.
Zaznaczamy system jednorodzinny i zatwierdzamy OK
Inicjalizacja Monitora głównego

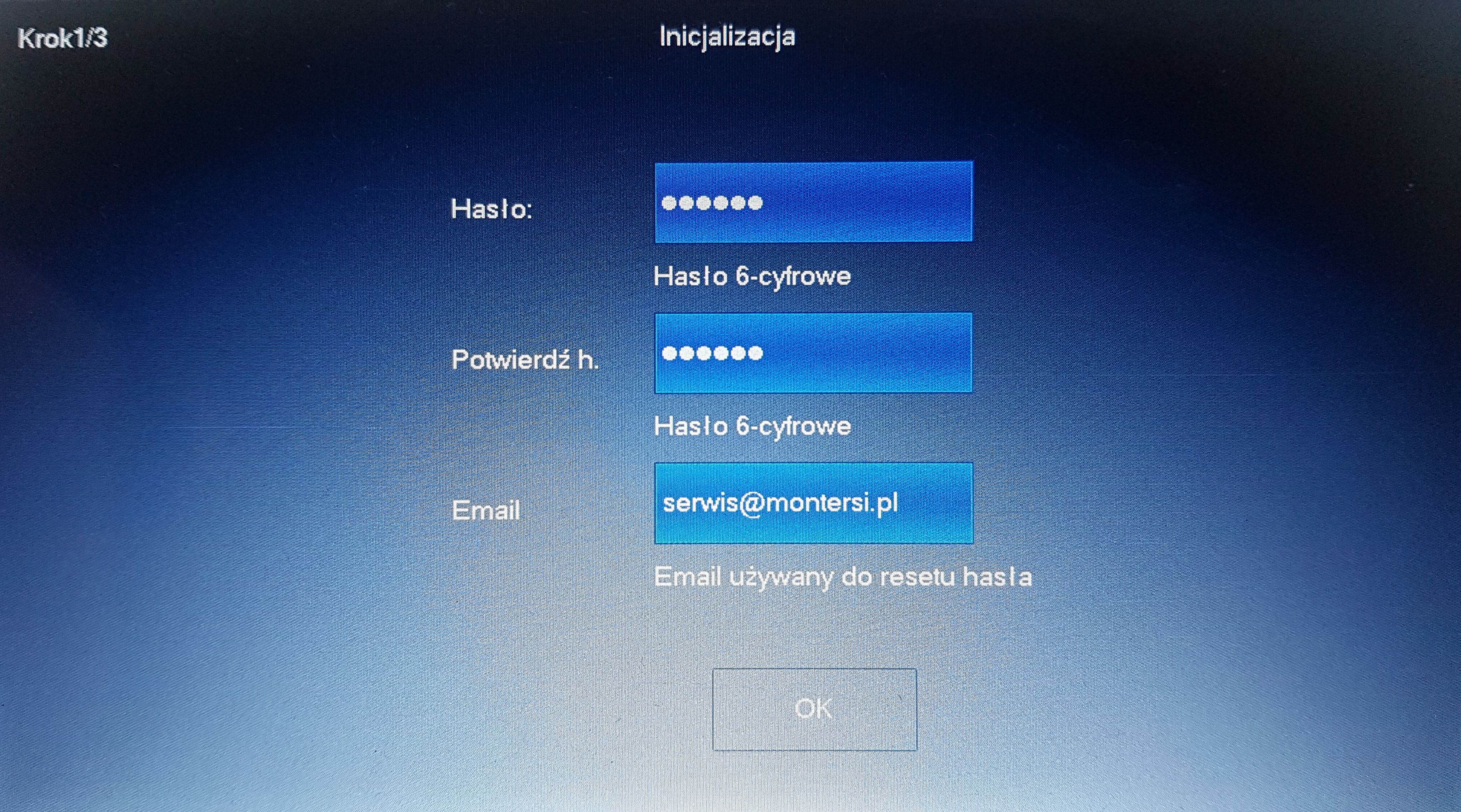

Ustawiamy hasło […]
Udostępnij
0
Powiązane produkty
BCS-MON7300B-S Monitor głośnomówiący IP 7″
Parametry techniczne:
- Typ Cyfrowy / IP
- Obsługa głośnomówiący
- Ilość obsługiwanych wejść 20
- Ekran Pojemnościowy, 7”
- Rozdzielczość ekranu 1024 x 600 px
- Kieszeń microSD TAK
- Sterowanie automatyką bram TAK
- Funkcja interkomu TAK
- Ilość obsługiwanych kamer CCTV max. 32
- Regulacja głośności wywołania TAK
- Regulacja głośności rozmowy TAK
- Kolor Czarny
- Wymiary 215 x 140 x 21 mm
- Zasilanie 12V DC, PoE 802.3af

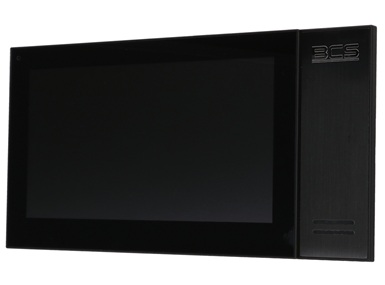

BCS-MON7400B-S Monitor głośnomówiący IP 7″
Parametry techniczne:
- Typ Cyfrowy
- Obsługa Głośnomówiąc
- Ekran Dotykowy TFT 7″
- Rozdzielczość ekranu 1024 x 600
- Ilość obsługiwanych wejść 10
- Regulacja głośności wywołania TAK
- Regulacja głośności rozmowy TAK
- Sterowanie automatyką bram TAK
- Funkcja interkomu TAK
- Kieszeń microSD TAK
- Ilość obsługiwanych kamer CCTV 32
- Kolor Czarny
- Wymiary 119.6 x 221.5 x 21.5 mm
- Zasilanie 12 V DC, PoE 802.3af / at / passive
BCS-PAN1701S-S 1-abonentowy panel bramowy IP
Parametry techniczne:
- Cyfrowy TAK
- Ilość abonentów 1
- Interfejs sieciowy 10 / 100 Mb/s
- Przetwornik kamery 1/2.8″ CMOS
- Rozdzielczość obrazu 720p
- Podświetlenie nocne TAK
- Obiektyw 1.95 mm
- Kąt widzenia 160° w poziomie / 82° w pionie
- Wyjścia Przekaźnikowe NO/NC
- Temperatura pracy -30…+60 °C
- Obudowa IP65 / IK70
- Zasilanie 12 V DC, PoE 802.3af / at / passive
- Wymiary 130 x 96 x 28.5 mm
- Waga 0.35 kg
BCS-PAN1300B-S 1-abonentowy panel bramowy IP
Parametry techniczne:
- Cyfrowy TAK
- Ilość abonentów 1
- Interfejs sieciowy 10 / 100 Mb/s
- Przetwornik kamery 1/4” CMOS
- Rozdzielczość obrazu 720p
- Obiektyw 2.2 mm
- Kąt widzenia 125° w poziomie / 105° w pionie
- Podświetlane przyciski TAK
- Wyjścia Przekaźnikowe NO/NC
- Wbudowany czytnik TAK
- Temperatura pracy -30…+60 °C
- Montaż natynkowy TAK
- Obudowa IP65
- Zasilanie 12 V DC, PoE 802.3af
- Wymiary 135 x 70.4 x 34.4 mm
- Waga 0.4 kg
