Jak zintegrować alarm przewodowy z bezprzewodowym? Taką funkcjonalność posiada ABAX2

Na przykładzie domu i warsztatu omówię, jak  zabezpieczyć budynek stojący obok za pomocą istniejącego już systemu alarmowego.

Kilkadziesiąt metrów za domem stoi warsztat, do którego nie zostały doprowadzone przewody alarmowe. Jednak plan jest taki, aby tam również powstała instalacja alarmowa. Rozwiązań mamy przynajmniej kilka:

• zbudować w warsztacie odrębny system (osobna centrala alarmowa),
• zastosować czujki i sygnalizatory bezprzewodowe i te urządzenia zalogować do systemu alarmowego, który zamontowany jest w domu,
• zastosować „link bezprzewodowy” do urządzeń przewodowych, które docelowo zamontujemy w warsztacie.

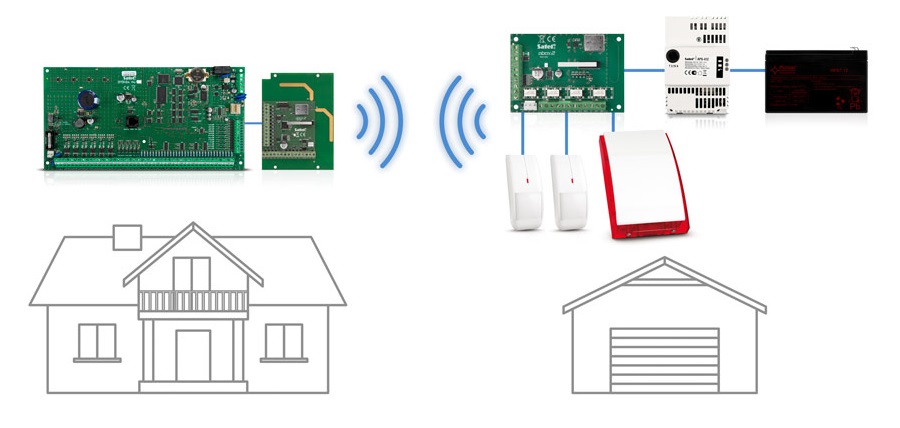

Artykuł opisuje ostatnie rozwiązanie. Co dokładnie chcemy osiągnąć? Przedstawia to poniższa grafika:

Jak wykonać instalację w miejscu bez systemu alarmowego (w warsztacie)?

Realizujemy standardową instalację przewodową, przy  czym w ramach jednego modułu ACX (zaraz do tego dojdziemy) jesteśmy limitowani do maksymalnie 4 wejść (np. 4 czujek) oraz do 4 wyjść (np. do sygnalizatorów lub diod wskazujących stan systemu).

Załóżmy, że mamy do podłączenia 4 czujki oraz 1 sygnalizator. Wszystkie przewody sprowadzamy do miejsca, w którym docelowo zamontujemy moduł ACX-220. Czyli podłączamy elementy w topologii gwiazdy.

Jakie elementy systemu potrzebujemy do warsztatu?

Do realizacji naszego zadania proponuję następujące zestawienie sprzętowe:

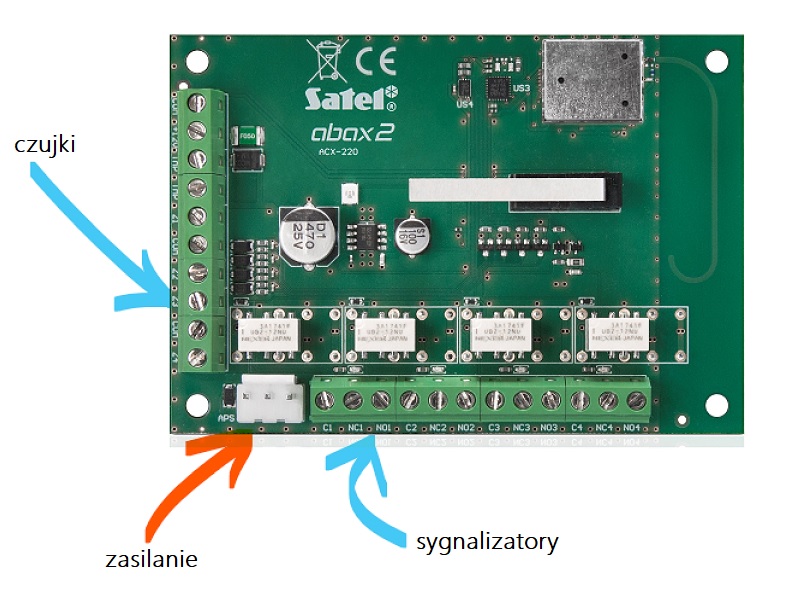

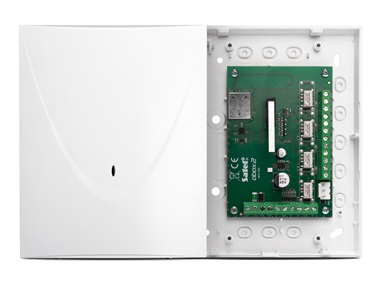

• ekspander ACX-220
• zasilacz APS-412

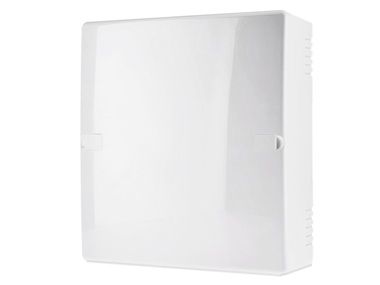

• obudowa OPU-4P
• akumulator 7Ah

Poniżej widać zestawienie tych urządzeń (skala nierzeczywista):

Taki „set” kompleksowo załatwia sprawę skrzynki alarmowej w warsztacie. Do tej właśnie skrzynki doprowadzamy przewody od naszych czujek oraz sygnalizatora.

Jakie urządzenia zainstalować po stronie centrali alarmowej (w domu)?

Może to być centrala Integra lub centrala Versa. Do centrali alarmowej podłączamy jeden z dwóch kontrolerów urządzeń bezprzewodowych:

• ACU-220
• ACU-280

Różnica w budowie, możliwości pracy autonomicznej (ACU-220) i potencjalnym zasięgu (wersja 220 ma dwie anteny – pionową i poziomą, co zwiększa skuteczność działania). To w zasadzie wszystko, co potrzebujemy.

To, na co warto jeszcze zwrócić uwagę to zasięgi urządzeń bezprzewodowych. Zasadniczo przed każdą instalacją urządzeń bezprzewodowych dobrze jest zrobić rekonesans i sprawdzić, czy w danej lokalizacji zasięg będzie prawidłowy. Taki sprawdzian pomoże przeprowadzić tester sygnału radiowego – ARF-200.

Jaki manipulator podłączyć bezprzewodowo do centrali Integra?

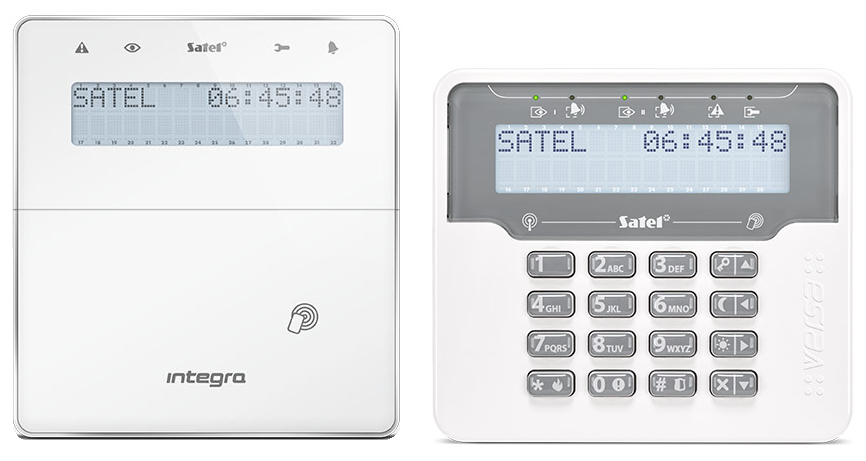

Nie ma możliwości podłączenia manipulatora do ekspandera ACX-220. Istnieje natomiast bezprzewodowy manipulator INT-KWRL2. Możemy go z powodzeniem zalogować do kontrolera ACU-220 (280), który podłączony jest do centrali Integra. Centrala Versa również ma odpowiednik i jest to model VERSA-KWRL2.

Jeżeli nie chcemy korzystać z bezprzewodowego manipulatora (np. koszty lub inne powody), istnieje możliwość skorzystania z uproszczonego sposobu, tj. z uniwersalnego szyfratora typu np. SZW-02 czy też PK-01 (lub urządzenia innych firm).

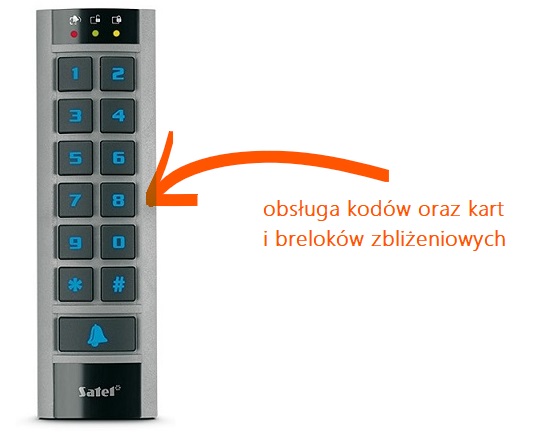

Uniwersalny szyfrator

Na czym polega zastosowanie uniwersalnego szyfratora?

To autonomiczne urządzenia, które mogą pracować niezależnie od innych systemów. Takie urządzenie posiada złącze zasilające (np. 12V) oraz wyjście, którym najczęściej są styki przekaźnika. Szyfrator posiada swoją pamięć na kody ( + np. karty zbliżeniowe) i użycie danego kodu sprawia, że przekaźnik tego urządzenia załącza się na zadany czas (np. 5 sekund).

Uniwersalny szyfrator (np. wspomniany PK-01) należy podłączyć w tym przypadku do jednego z czterech wejść ekspandera ACX-220. W związku z tym, jedno wejście będzie przeznaczone na szyfrator, a pozostałe dopiero na czujki. Czyli zamiast pierwotnie podanych 4 czujek, teraz możemy podłączyć 3 czujki + 1 szyfrator (łącznie mamy 4 wejścia).

Dodawanie kodów oraz kart/breloków zbliżeniowych to czynność, którą dokonuje się w samym PK-01 (w końcu to urządzenie autonomiczne). Jest to proste rozwiązanie, które można użyć jako alternatywę do manipulatora, jednak nie jest ono pozbawione wad.

Jakie wady ma zastosowanie uniwersalnego szyfratora?

Są to m.in. konieczność osobnego programowania urządzenia (z „palca”), ale ważniejszą sprawą jest fakt, że w pamięci zdarzeń centrali nie będziemy mieli rozpoznania, który użytkownik włączył/wyłączył czuwanie w warsztacie. Będzie tylko informacja, że czuwanie zostało wyłączone przez wejście (konkretnie jedno z wejść modułu ACX-220, ponieważ przekaźnik PK-01 będzie tutaj podłączony właśnie pod wejście ACX’a).

W przypadku, kiedy będzie konieczność usunięcia danego kodu użytkownika, procedurę trzeba będzie wykonać nie w tabeli użytkowników centrali, a w samym urządzeniu PK-01.

Koszty systemu w całości bezprzewodowego

Szybkie podliczenie kosztów.

Opcja 1 (całkowicie bezprzewodowe urządzenia):

• 4x czujka APD-200
• 1x sygnalizator ASP-200

to koszt 1382 zł brutto (wg cennika producenta na dzień 23 kwietnia 2021).

Koszty integracji systemu przewodowego z bezprzewodowym

Opcja 2 (czujki i sygnalizator przewodowe + moduł ACX-220):

• 1x ekspander ACX-220, obudowa OPU-4P, zasilacz APS-412, akumulator 7Ah
• 4x czujka Ivory
• 1x sygnalizator SP-4003
• 100m przewodu YTDY 6×0.5 mm (krążek)

to koszt 1284zł. brutto (wg cennika producenta na dzień 23 kwietnia 2021).

Bilans korzyści i strat

Różnica ceny pomiędzy powyższymi opcjami to około 100zł. brutto. Jednak nie cena jest tutaj najważniejsza. Każde z rozwiązań ma swoje zalety i wady. W przypadku opcji nr 1, montaż jest znacznie szybszy (tylko zaprogramować i powiesić urządzenia).

W przypadku opcji nr 2, należy rozłożyć instalację, powiesić obudowę OPU-4P, doprowadzić do niej zasilanie (a dokładniej do zasilacza APS-412). Dodatkowo podłączyć wszystkie elementy przewodem YTDY. Pracy znacznie więcej, ale zostaje nam kilka wolnych wyjść w ekspanderze ACX-220. Można więc podłączyć dodatkowe elementy: (wskaźniki ledowe, sygnalizatory, sterowanie bramą garażową itp.).

Wybór konkretnego rozwiązania należy zawsze skonsultować z klientem, przedstawiając mu zalety obu rozwiązań.
