Fotokomórki do automatycznych bram Nice – zadbaj o bezpieczeństwo

Fotokomórki do bram automatycznych Nice

Urządzenia wykrywające obecność typu „D” w świetle normy PN-EN12453, czyli fotokomórki są jednym z najczęściej stosowanych zabezpieczeń automatycznych bram. Na komplet fotokomórek składają się dwa urządzenia. Nadajnik oznaczony jako TX i odbiornik oznaczony jako RX.

Zasada działania fotokomórek

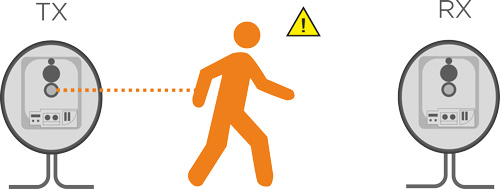

Z soczewki nadajnika emitowana jest wiązka światła podczerwonego, która powinna trafić do diody odbiorczej odbiornika. Jeśli na drodze tej wiązki pojawi się przeszkoda, fotokomórki bardzo szybko ją wykryją i prześlą taką informację do centrali.

Typy fotokomórek Nice

Firma Nice, w ofercie posiada dwa typy fotokomórek:

• fotokomórki przekaźnikowe (klasyczne-analogowe),
• fotokomórki cyfrowe (BLUEBUS).

Różnica polega na sposobie przekazywania informacji o przeszkodzie do centrali sterującej.

Fotokomórki klasyczne

W fotokomórkach klasycznych: Zastosowano prosty element elektroniczny, którym jest przekaźnik. Wykorzystujemy tutaj zjawisko klasycznego przerwania obwodu na zaciskach COM i NC. W centralach obsługujących tego typu fotokomórki mamy osobne wejścia pod każdą z linii FOTO. Zasilanie przekaźnikowych fotokomórek realizowane jest z dedykowanych do tego celu wyjść centrali sterującej, 24V AC lub DC. Doskonałym przykładem klasycznych fotokomórek jest model BF. Na filmie prezentujemy przykładowy schemat podłączenia tych fotokomórek.

Fotokomórki cyfrowe

Zastosowana jest w nich technologia uniwersalnej magistrali danych, nazwanych przez Nice jako BLUEBUS. Informacja o przecięciu linii FOTO oraz zasilanie realizowane jest przez cyfrowe złącze BLUEBUS. Oczywiście przed podłączeniem, należy sprawdzić czy centrala obsługuje tą technologię. Zaletą cyfrowych fotokomórek jest bardzo prosta instalacja (dwużyłowa), oraz informacja o jakości sygnału, który dociera do odbiornika – o tym informuje częstotliwość pulsowania czerwonej diody LED.

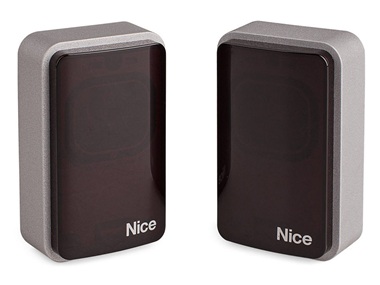

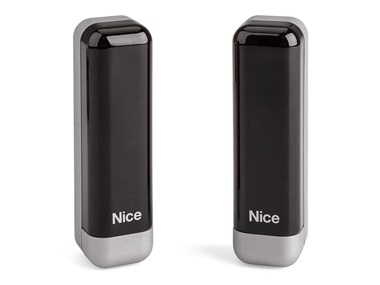

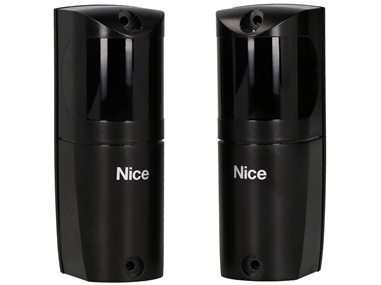

W cenniku Nice odnajdziecie pełną gamę modeli, a wśród nich również fotokomórki bezprzewodowe (na baterie), a być może w niedługim czasie również refleksyjne wykorzystujące zjawisko odbicia wiązki podczerwieni od specjalnego odblasku. Wybierając fotokomórki przewodowe,  polecam zwrócić uwagę na fotokomórki z serii ERA. Spośród nich, użytkownik może wybrać różne kształty i wielkości obudowy, oraz materiał z którego są wykonane. Aluminiowe obudowy to bardzo dobra propozycja dla obiektów o dużym ryzyku uszkodzenia obudowy. Bardzo ciekawym rozwiązaniem są również fotokomórki z regulacją kąta widzenia. Ta cecha przyda się przy montażach na słupkach o asymetrycznym ułożeniu.

Uzupełnieniem oferty są akcesoria do fotokomórek, a w nich kolumny aluminiowe o nowoczesnym wyglądzie i o  w wysokościach 50 cm i 100 cm.

Wymogi dotyczące montażu automatyki bramowej

Jeśli chodzi o wymogi, które musi spełnić instalator przy montażu linii FOTO, to pomocna będzie norma PN-EN 12445. To w niej znajduje się zbiór wymogów dotyczących poprawnego montażu fotokomórek, oraz sprawdzenia ich poprawnego działania. Ta wiedza jest niezbędna przed oddaniem automatycznej bramy do użytku zgodnie z obowiązującą Dyrektywą Maszynową.
