Wprowadzenie do systemu RACS 5

Jednym z systemów pozwalających na rejestrację czasu pracy (RCP) i kontrolę dostępu jest RACS 5 od firmy Roger. Pozwala on na wprowadzenie skalowalnych rozwiązań, które mogą być rozbudowywane w miarę potrzeb i są kompatybilne m.in. z automatyką budynkową, systemami alarmowymi oraz CCTV.

Elementy fizyczne systemu

Urządzenia związane z RACS 5 można podzielić na następujące grupy:

• kontrolery – podstawowe urządzenia pozwalające na komunikację między serwerem a pozostałymi elementami systemu;
• ekspandery – umożliwiające dodawanie fizycznych wejść i wyjść (informacji) do kontrolerów;
• terminale i czytniki – stosowane np. do RCP, przyznawania dostępu do określonych pomieszczeń za pomocą kodów, breloków lub kart, ale również sterowania systemem alarmowym i automatyką;
• pozostałe akcesoria – np. zamki bezprzewodowe.

Istotny jest właściwy dobór kontrolera, by system spełniał odpowiednie funkcje. Podstawowy kontroler wykorzystywany w typowych systemach kontroli dostępu to model:

• MC16-PAC – służy do kontroli przejść.

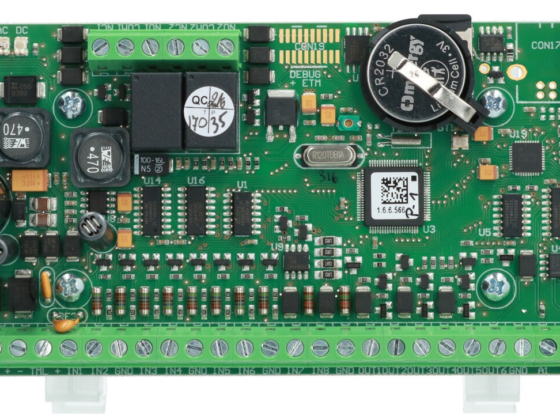

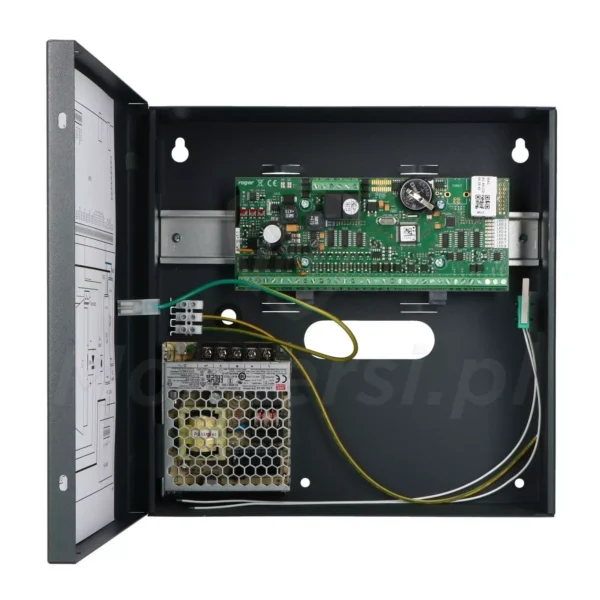

Rys. 1. MC16-PAC-ST-1-KIT – zestaw kontrolera dostępu, obsługujący 1 przejście

Co więcej, w systemie RACS 5 istnieją inne kontrolery, które mogą realizować konkretne funkcje:

• MC16-LRC – kontrola szafek i schowków;
• MC16-EVC – kontrola windy konwencjonalnej;
• MC16-EVK – kontrola windy KONE;
• MC16-BAC – kontrola automatyki.

Kontroler MC16 może zostać rozbudowany do 16 przejść, a ponadto do 32 stref alarmowych, 64 szafek i pięter w windzie itd. Szczegóły można znaleźć w dokumentacji producenta.

Elementy programowe systemu

W przypadku takiego systemu jak RACS5 posiadanie komputera i programów konfiguracyjnych jest tak samo istotne jak odpowiednio dobrane rozwiązanie sprzętowe. Główny program, w którym poruszać się będzie instalator, to:

• VISO – umożliwia on zmiany w logice systemu. VISO występuje w wersji bezpłatnej (ST) lub licencjonowanej (EX), pozwalającej na pewne bardziej zaawansowane funkcje.

Rys. 2. Ikony programów VISO ST oraz VISO EX

Do pozostałych, równie ważnych programów, zaliczyć możemy:

• VISO Web i Mobile – które pozwalają na obsługę systemu, odpowiednio za pomocą przeglądarki lub smartfona;
• RogerVDM – służący do niskopoziomowej konfiguracji (np. adresów IP urządzeń);
• RCP Master 3 – specjalistyczny program wykorzystywany do analizy i raportowania czasu pracy;
• RogerSVC – pozwalający na weryfikację komunikacji z serwisami oraz serwerem, a także na definiowanie zasad tej komunikacji.

Podstawą RACS 5 w rozumieniu programowym jest baza danych, która musi zostać wcześniej przygotowana przez instalatora. W tym celu zaleca się zastosowanie na każdej instalacji osobnego komputera, na którym baza będzie przechowywana. Tak utworzony serwer gwarantuje stałą komunikację między urządzeniami oraz zwiększa bezpieczeństwo instalacji.

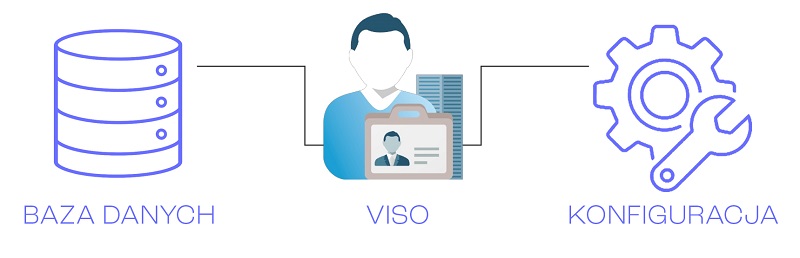

Rys. 3. VISO jako program pośredniczący między bazą danych a instalatorem

Sama baza danych może mieć formę MS SQL Server (bazy serwerowej) lub MS SQL Server Compact (bazy plikowej). Baza serwerowa zapewnia większą wydajność, bezpieczeństwo i równy dostęp. Natomiast baza plikowa może być wygodniejsza w przypadku mniejszych instalacji ze względu na brak wymogów administracji.

RACS 5 v2 nie wykorzystuje już baz MS SQL Server Compact, ponieważ firma Microsoft przestała je wspierać, a ponadto wymaga on 64-bitowego systemu operacyjnego. Wszystkie różnice między RACS5 v1 a v2 można znaleźć w artykule producenta.

Instrukcję przygotowania bazy danych oraz pierwszego uruchomienia systemu, również opracowaną przez producenta, można znaleźć tutaj.

Wykorzystanie systemu RACS 5

Jedną ze wspomnianych wcześniej ról, jakie może odgrywać system RACS5, jest współpraca z automatyką budynkową, np. przy sterowaniu roletami lub oświetleniem. Kontrola może być sprawowana z terminali, linii wejściowych, klawiszy funkcyjnych, a nawet jednego z wcześniej wymienionych programów.

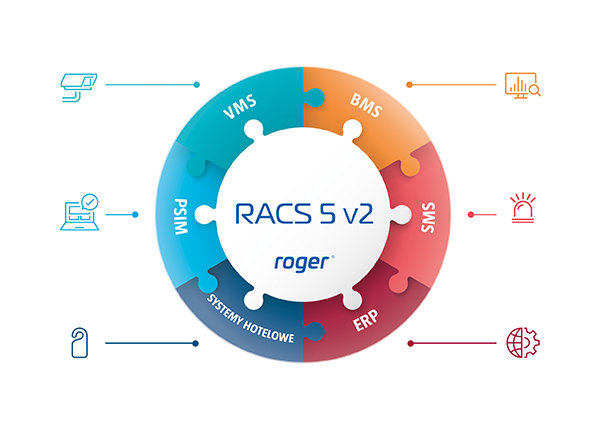

Rys. 4. Możliwe wykorzystanie systemu RACS 5

Integracja z systemami alarmowymi, podobnie jak w przypadku automatyki, realizowana jest na zasadzie wejść i wyjść. System pozwala na działanie na wielu strefach alarmowych, weryfikację ich stanu, a nawet uzbrajanie lub rozbrajanie ich z poziomu terminali.

Wcześniej wspomniana została również współpraca RACS 5 z systemem monitoringu wizyjnego. W tym przypadku system pozwala na odtworzenie lub pobranie z kamery materiału skojarzonego z danym zdarzeniem. Na dzień pisania tego artykułu program VISO współpracuje m.in. z rejestratorami Hikvision i Dahua oraz z kamerami komunikującymi się w standardzie ONVIF.

Do ciekawszych funkcji systemu zaliczyć możemy również:

• obsługę kieszeni na kartę – wykorzystywaną np. w pokojach hotelowych;
• obsługę gości – pozwalającą na utworzenie użytkowników z krótkim terminem ważności, np. gości na konferencjach;
• obsługę wyposażenia – umożliwiającą kontrolę i rejestrację ruchu określonych przedmiotów (poprzez nadanie im identyfikatora), a nawet przypisanie tych przedmiotów do określonych osób.

System RACS 5 dodatkowo spełnia wymogi klasy GRADE 4 (jest zgodny z normą PN-EN 60839-11-1), w związku z czym może być stosowany w:

• administracji rządowej;
• obiektach wojskowych i więziennych;
• infrastrukturze przemysłowej oraz krytycznej;
• laboratoriach i obiektach wysokiego ryzyka.
