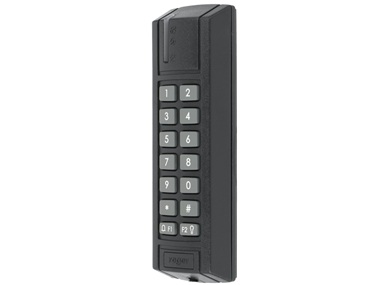

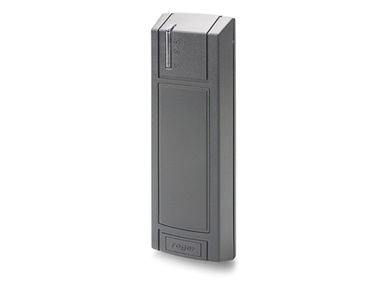

Moduł Satel INT-R obsługuje czytniki kart serii CZ-EMM, ale potrafi również komunikować się z czytnikami firm trzecich. Wszystko to za sprawą prostego i popularnego protokołu Wiegand. Przykładowo można wykonać instalację opartą o centralę Satel Integra, przy której będą pracować czytniki firmy Roger (i nie tylko). Ten artykuł wytłumaczy, jak skonfigurować wykorzystane w takiej instalacji urządzenia od obu producentów: Satel oraz Roger.
Wstęp: czym jest protokół Wiegand?
Wiegand to prawdopodobnie najpopularniejszy protokół stosowany w systemach kontroli dostępu, kiedy trzeba połączyć urządzenia różnych firm. Dla instalatorów zajmujących się również systemami dozoru wizyjnego (kamerami) dobrą analogią będzie ONVIF. Dostępne są różne wersje protokołu Wiegand, różnią się między innymi liczbą przesyłanych bitów (np. Wiegand 26, Wiegand 42 itd.)
Krok 1: Przygotowanie modułu INT-R do współpracy z czytnikami obsługującymi Wiegand

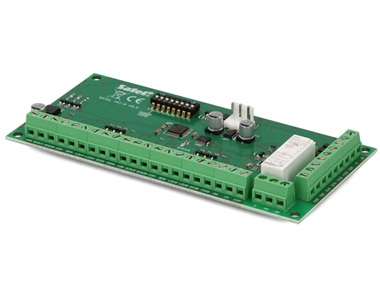

Do wykonania zadania potrzebny będzie ekspander czytników kart – INT-R – oraz źródło zasilania 12 V (osobny zasilacz lub zasilanie z centrali, według uznania).

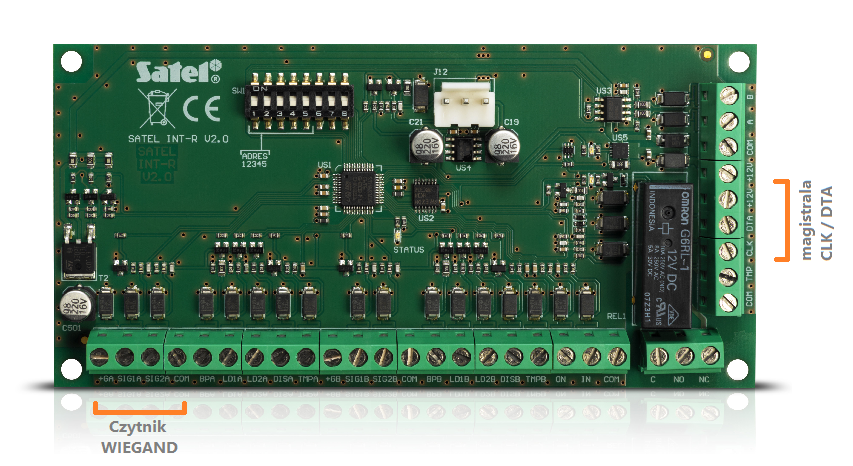

Zanim ekspander zostanie podłączony do centrali, należy go przystosować do trybu pracy Wiegand (formaty Wiegand 26/34/42/56 bitów). Procedura wygląda następująco:
- Wyłącz zasilanie modułu, jeżeli jest włączone.
- Ustaw Dip-Switch nr 1 na wartość ON.
- Zrób zwarcie na zaciskach CLK/DTA.
- Włącz zasilanie ekspandera.
- Kiedy dioda STATUS zacznie wolno migać, znaczy to, że operacja się powiodła.
- Odłącz zasilanie, rozewrzyj zaciski CLK/DTA.
- Ekspander jest gotowy, aby podłączyć go do centrali alarmowej.
Uwaga!
Istnieją również tryby pracy Wiegand bez kontroli parzystości. Aby przygotować ekspander do takiego trybu, na wartość ON należy ustawić przełączniki nr 1 i 3 (w punkcie 2 powyższej procedury). Pozostałe tryby pracy dostępne są w instrukcji urządzenia.
