INT-SCR – funkcje drugiego planu, które warto znać (część 1)

Porada widoczna dla konta PREMIUM
narzędzia Wiha

Kontakt

Klawiatura strefowa INT-SCR służy do sterowania tylko jedną strefą. Stosowanie jej jako elementu wyposażenia garażu w domu jednorodzinnym sprawia, że z tego urządzenia możemy rozbroić tylko… garaż. Resztę domu należy rozbrajać z kolejnego urządzenia, np. manipulatora umieszczonego w innej części budynku (przy założeniu, że system mamy podzielony na strefy). Jednak nie o strefach dzisiaj, tylko o wbudowanym przekaźniku w klawiaturę strefową i o możliwościach wysterowania drzwi – nie tylko za pomocą kodu i karty.

Najpierw elektronika – jaki przekaźnik w środku?

Wbudowany w INT-SCR przekaźnik posiada możliwość przełączania obciążenia o max. parametrach: 24 V / 2 A. Takie wartości wystarczają, aby sterować popularnymi elektrozaczepami oraz elektrozworami. Należy pamiętać, że przekaźnik jest „bezpotencjałowy”, tzn. posiada tylko styki NO, C, NC. Nie ma na nich żadnego napięcia, dopóki sami tam nie podamy żadnego potencjału. Jest to chyba najbardziej popularne rozwiązanie i najbardziej uniwersalne.

int-scr kable
Opis wyprowadzeń modułu INT-SCR. Przewody: żółty, różowy oraz szary to wyprowadzenia wbudowanego przekaźnika.

Jakie są możliwości sterowania wbudowanym przekaźnikiem?

Pokażę kilka szczególnie przydatnych i nie zawsze oczywistych wariacji:

otwarcie drzwi przy użyciu kodu i karty
otwarcie drzwi przez wejście „Z” centrali
otwarcie drzwi przez manipulator LCD
otwarcie drzwi w momencie alarmu pożarowego
otwarcie drzwi z aplikacji mobilnej
otwarcie drzwi przez protokół integracji

Zaczynamy od początku.

AD.1. Jak otwierać drzwi po wpisaniu kodu lub przyłożeniu karty?

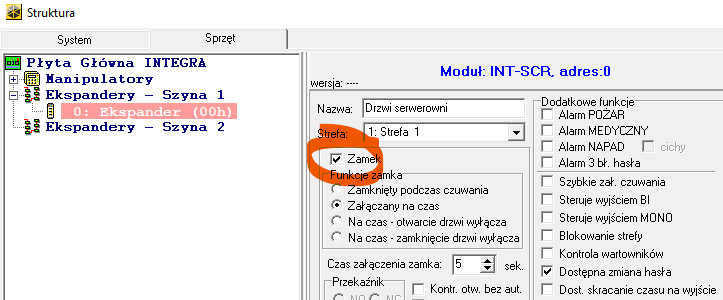

Taka funkcja jest zaimplementowana domyślnie. Wystarczy wpisać kod i zatwierdzić klawiszem „*”, aby uruchomić wbudowany przekaźnik na czas 5 sekund (fabrycznie). Jeżeli czuwanie w strefie było włączone, to przy tym manewrze system je wyłączy.

Chcąc uruchomić przekaźnik z karty zbliżeniowej (breloka lub ogólnie – przy użyciu transpondera pasywnego), wystarczy przyłożyć kartę na krótko do czytnika. System zachowa się tak, jakby wpisano hasło i „*”. Czyli otworzy drzwi i wyłączy czuwanie (jeżeli było […]

Porada widoczna dla konta PREMIUM
Oceń poradę:

Powiązane produkty

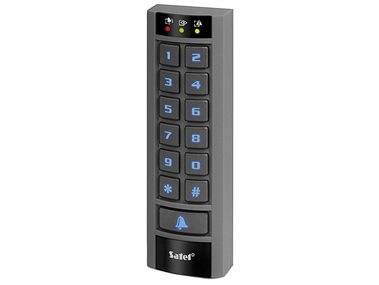

Klawiatura strefowa - INT-SCR-BL
