Podstawowe informacje i wskazówki, jakich należy się trzymać podczas dobierania elementów systemu bezprzewodowego. Odpowiedzi na poniższe pytania pomogą Państwu uniknąć błędów, powstających już na etapie projektowania systemu.
Uwaga!
Artykuł archiwalny. Porusza on temat urządzeń starszej generacji. Ze względu na dynamiczny rozwój technologii IP, polecamy dedykowane mosty radiowe np. od firmy Ubiquiti. W ramach strony „wsparcia” można znaleźć artykuły opisujące te zagadnienia.
Ile kamer będzie pracować bezprzewodowo?

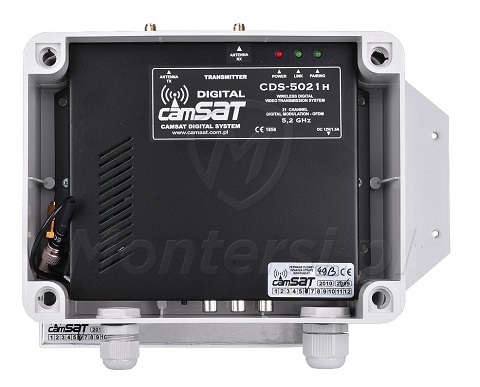

Większość zestawów bezprzewodowych Camsat umożliwia bezprzewodową transmisję obrazu i dźwięku z maksymalnie 7 lub 8 kamer bezprzewodowych. Powstaje pytanie, z jakich zestawów skorzystać, gdy na obiekcie będzie pracować więcej niż 8 kamer lub gdy częstotliwości na których pracują urządzenia analogowe (5.8 GHz) będą zajęte? W odpowiedzi przychodzą zestawy serii CDS-5021, umożliwiające pracę na aż 21 kanałach częstotliwości.
Czy na obiekcie pracują już urządzenia do bezprzewodowej transmisji obrazu?
Jeżeli tak, należy ustalić ile ich jest i na jakim paśmie częstotliwości pracują. W tej sytuacji, podobnie jak powyżej, jedynym rozsądnym rozwiązaniem może okazać się zastosowanie modułu serii CDS-5021.
Czy kamery będą pracować na zewnątrz budynku?

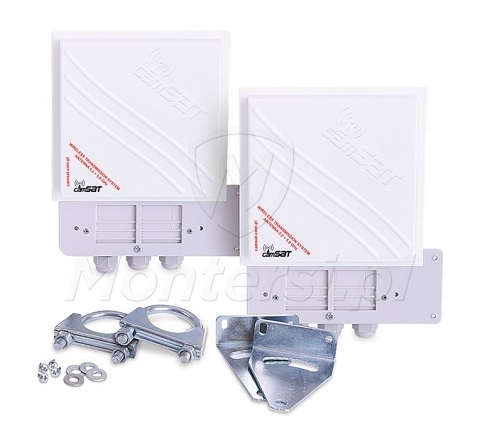

Urządzenia elektroniczne pracujące w warunkach zewnętrznych, są narażone na wpływ czynników pogodowych i muszą zostać odpowiednio zabezpieczone. Wiele zestawów transmisji bezprzewodowej, zostało zabudowanych w hermetyczne obudowy do rejestratorów, umożliwiającą bezpieczną pracę na zewnątrz. Można je łatwo rozpoznać – na końcu ich symboli znajduje się literka h, np. CAM5816h, CDS5021h.
Czy na obiekcie pracują kamery obrotowe?
Do obsługi kamer obrotowych, niezbędne jest zastosowanie zestawów transmisji sygnałów wideo i modułów telemetrycznych CD-04. Do każdej kamery i rejestratora zostaje podłączony jeden moduł CD-04 – Ilość modułów = ilość kamer + ilość rejestratorów lub klawiatur sterujących. Jeżeli na obiekcie będą pracować jedynie kamery stacjonarne, wystarczy zastosować zestawy do transmisji obrazu.
Na jaką odległość ma być przesyłany sygnał?
W zależności od odległości pomiędzy urządzeniem nadawczym, a odbiorczym, należy zastosować zestaw o odpowiednim zasięgu. Przykładowe zestawy
- TCO5807h/300 – do 300 m
- CDS-5021h – do 1 km
- TCO5807h – do 1.5 km
- CAM5816 Multi-Rx – do 2 km
- CAM5816h – do 3 km
- CD-04 – do 6 km
Czy w przypadku wszystkich kamer jest możliwe uzyskanie „widzialności optycznej” pomiędzy nadajnikiem a odbiornikiem?

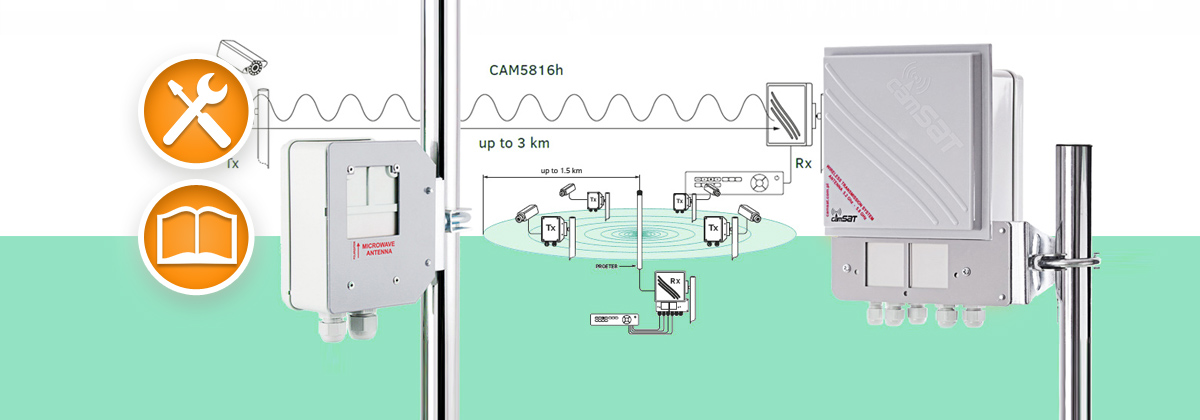

Aby siła i jakość sygnału były jak najlepsze, niezbędna jest pełna widzialność optyczna anten (wolna pierwsza strefa Fresnela). W przypadku jej braku, należy zastosować urządzenia do retransmisji sygnału – Montuje się je zwykle na wysokim obiekcie, skąd widać punkt nadawczy i odbiorczy. Dodatkową zaletą retransmisji jest zwiększenie skutecznego zasięgu systemu bezprzewodowego.
UWAGA
Na jednym maszcie nie można instalować cyfrowych i analogowych urządzeń odbiorczych – Ze względu na wzajemne zakłócenia. Należy zbudować 2 maszty, oddalone od siebie o minimalnie 5 – 7 m.
