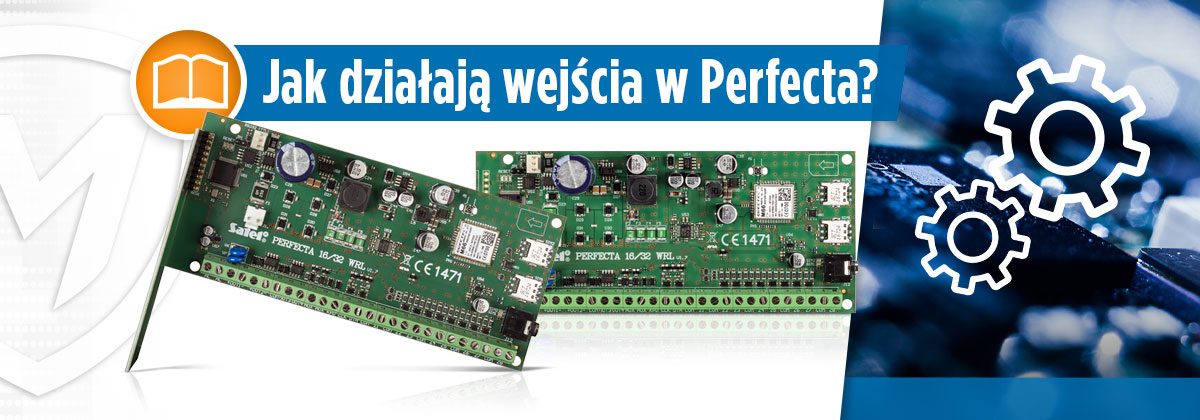

PERFECTA i typy reakcji wejść alarmowych – przykłady zastosowań

Artykuł dokładnie wyjaśnia działanie poszczególnych typów reakcji wejść alarmowych, jakie można spotkać w centralach Satel serii Perfecta. Dowiesz się z niego także w jakich przypadkach stosować jakie typy wejść.

Typ reakcji

Typ reakcji – 0. Wej/Wyj

• W czasie na wyjście (wychodząc z budynku) można naruszać to wejście.
• W czasie na wejście (wracając do budynku) można naruszać to wejście.

Stosuje się go głównie dla czujki ruchu w wiatrołapie lub na przykład czujki otwarcia drzwi do budynku. Naruszenie wejścia podczas czuwania powoduje rozpoczęcie odliczania czasu na wejście, w którym należy rozbroić strefę (wyłączyć dozór).

Przykład zastosowania typu „Wej/wyj”:

Czujka otwarcia w drzwiach wejściowych lub czujka ruchu w wiatrołapie

Typ reakcji – 1. Wej/Wyj Finalna

Jeżeli w strefie nie jest zaznaczona opcja „Czas na wyjście nieskończony” (domyślnie nie jest), to wejście działa jak typ 0 (Wej/Wyj), czyli:

• W czasie na wyjście można naruszać to wejście.
• W czasie na wejście można naruszać to wejście.

Jeżeli jednak w strefie zaznaczona jest opcja „Czas na wyjście nieskończony”, to:

• W momencie włączenia czuwania centrala zaczyna odliczać czas na wyjście, który będzie trwać, dopóki nie zostanie naruszone wejście typu „Wej/Wyj Finalna”, a następnie…
• Koniec naruszenia tego wejścia powoduje zakończenie czasu na wyjście i strefa zaczyna czuwać.

Przykładowe zastosowanie: czujka otwarcia w drzwiach do budynku i manipulator w środku, przy tych drzwiach. Użytkownik podaje hasło w celu uzbrojenia systemu. System jednak nie uzbraja się, dopóki użytkownik nie otworzy drzwi i ich za sobą nie zamknie. Dopiero zamknięcie drzwi (koniec naruszenia wejścia czujki otwarcia, czyli wejścia typu „Wejścia/Wyjścia Finalna”) powoduje ostateczne włączenie czuwania.

Przykład zastosowania typu „Wej/wyj finalna”:

Czujka otwarcia w drzwiach wejściowych do budynku

Typ reakcji – 2. Wewnętrzna

• W czasie na wyjście można naruszać to wejście.
• W czasie T=0 (moment włączenia) naruszone wejście aktywuje alarm.
• W czasie na wejście naruszenie powoduje:
  • kiedy czas opóźnienia wynosi 0 – natychmiastową aktywację alarmu,
  • kiedy czas opóźnienia jest większy niż 0 – skrócenie czasu do wartości opóźnienia (wejście można wtedy naruszyć).
• Kiedy strefa czuwa i nie ma czasu na wejście, to naruszenie wejścia od razu wywołuje alarm.

Ciekawa alternatywa dla wejścia o typie reakcji „Natychmiastowa”. Ten typ reakcji może być stosowany dla większości czujek ruchu montowanych wewnątrz obiektu (salon, kuchnia, sypialnia itp.). Zachowana jest tutaj swoboda opuszczania budynku (w czasie na wyjście można naruszać czujki), natomiast przy naruszeniu wejścia podczas czuwania sprawdzany jest warunek:

• Czy trwa odliczanie czasu na wejście?

Jeżeli tak, czujka również daje opóźnienie (czas opóźnienia). Jeżeli nie, wejście zachowuje się jak natychmiastowe. Czyli jeżeli osoba postronna wejdzie przez okno, to czujka od razu wywoła alarm (nie był odliczany czas na wejście).

Przykład zastosowania typu „wewnętrzna”:

Czujka ruchu w wiatrołapie

Typ reakcji – 3. Natychmiastowa

• W czasie na wyjście nie można naruszać czujki (od razu uruchamia się alarm).
• W czasie T=0 (moment włączenia) nie ma alarmu (musi być przejście ze stanu normalnego na naruszony).
• W czasie na wejście od razu uruchamia się alarm.

Ten typ reakcji często stosowany jest dla czujek ruchu, chociaż w dużej liczbie przypadków bardziej właściwym rozwiązaniem byłoby zastosowanie wejścia „Wewnętrzna”. Ta linia (natychmiastowa) może być z powodzeniem stosowana dla czujek otwarcia w oknach (ochrona obwodowa).

Przykład zastosowania typu „natychmiastowa”:

Czujka otwarcia okna, czujki ruchu na piętrze

Typ reakcji – 4. Dwukrotna

• W czasie na wyjście dwukrotne naruszenie wejścia aktywuje alarm.
• W czasie T=0 (moment włączenia) naruszenie wejścia nie generuje alarmu.
• W czasie na wejście i w stanie czuwania dwukrotne naruszenie wejścia aktywuje alarm.

Niektórzy instalatorzy tego typu reakcje wejść stosują na przykład do czujek zewnętrznych. Jeżeli pojawia się obawa, że czujka zamontowana na zewnątrz zbyt często będzie generować naruszenia (i co za tym idzie – fałszywe alarmy), to linia dwukrotna skutecznie zminimalizuje to ryzyko. Oczywiście te dwa naruszenia muszą wystąpić w ściśle określonym czasie, który definiuje instalator. Jest to tzw. czas oczekiwania. Należy też zdawać sobie sprawę z ryzyka wynikającego z faktu, że jednokrotne naruszenie tego wejścia nie wywoła alarmu.

Przykład zastosowania typu „dwukrotna”:

Czujka ruchu zewnętrzna

Typ reakcji – 5. 24h włamaniowa

Działanie 24/7, czyli bez przerwy. Tylko przy zalogowaniu w trybie serwisowym naruszenie wejścia nie wygeneruje alarmu. Ten typ reakcji może być stosowany przykładowo wtedy, kiedy do wejścia podłączony jest sygnał z zewnętrznego systemu alarmowego (niezależna instalacja). Zewnętrzna instalacja, uruchamiając swój sygnalizator, może przy okazji uruchomić alarm w centrali Perfecta (a dalej centrala Perfecta może na przykład włączyć swój sygnalizator i wykorzystać moduł GSM do powiadomienia).

Przykład zastosowania typu „24h włamaniowa”:

Aktywacja alarmu z zewnętrznego systemu

Typ reakcji – 13. Zał./wył. czuwanie

Wejście działa impulsowo (monostabilnie). Impuls na wejściu włącza czuwanie stref, do których wejście jest przypisane. Kolejny impuls wyłącza czuwanie tych stref. Czyli wejście naprzemiennie steruje dozorem wskazanych stref. Do tego typu wejścia można podłączyć na przykład uniwersalny sterownik radiowy.

Przykład zastosowania typu „Zał/wył czuwanie”:

Uniwersalne sterowniki radiowe, uniwersalne czytniki kart

Typ reakcji – 18. Odblok. opóźnienie

Scenariusz działania tego wejścia wygląda następująco:

• Naruszenie wejścia sprawia, że przez czas odblokowania opóźnienia można naruszać wejście „Wewnętrzna”.
• Następnie wejście „Wewnętrzna” dostaje swój czas opóźnienia.
• Jeżeli jednak to wejście (18. Odblok. opóźnienie) zostanie naruszone, ale potem wejście typu „Wewnętrzna” naruszone nie będzie, to nic się nie wydarzy.
• Ponownie można naruszyć wejście (18. Odblok. opóźnienie) i ponownie daje ono czas odblokowania opóźnienia.

Ciekawa opcja w przypadku konieczności sterowania dozorem za pomocą pilota. Zamiast wyłączać czuwanie pilotem, wydaje się tylko rozkaz włączenia opóźnienia dla poszczególnych czujek („Wewnętrznych”). Czyli pilot nie wyłącza czuwania w strefie, a jedynie aktywuje czas, w którym można wejść do budynku i wyłączyć czuwanie, na przykład z poziomu manipulatora. Instalatorzy często stosują tego typu mechanizm dla sterowania bramą garażową (po naciśnięciu klawisza pilota na 1 sekundę aktywowane jest wyjście „Sterowalne” w celu sterowania bramą, a jednocześnie czujki w garażu dostają opóźnienie).

Przykład zastosowania typu „Odblok. opóźnienie”:

Przycisk pilota, który aktywuje opóźnienie
