Artykuł to kontynuacja cyklu poradników, które dotyczą projektowania funkcji logicznych w centralach INTEGRA. Tym razem będzie to tytułowa suma logiczna wyjść.
Tak jak poprzednio, przechodzimy od razu do ćwiczeń.
Ćwiczenie 1: Załącz lampę, kiedy jest ruch lub użytkownik przyłoży kartę
Rozwiązanie: Ruch czujki możemy zaprezentować na wyjściu typu „24: Przełącznik MONO”. To, czy ktoś przyłożył kartę do czytnika (zakładamy, że taki jest podłączony do centrali), możemy odnotować na wyjściu typu „99: Wczytano kartę”.

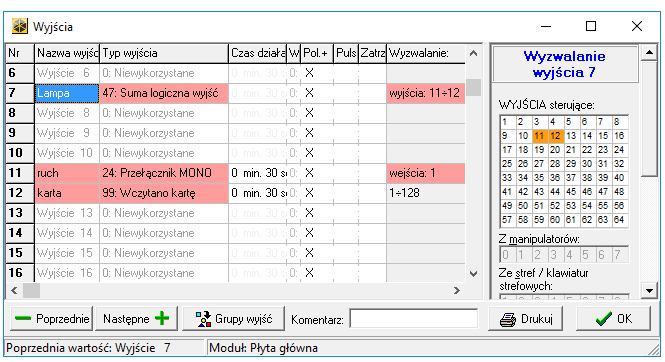

W zadaniu zostały wykorzystane 3 wyjścia, z czego wyjście nr 7 (Lampa) jest wyjściem fizycznym. Pozostałe wyjścia (ruch i karta) mogą być skonfigurowane na dalszych wyjściach centrali, najlepiej od końca (omawialiśmy to w części 1 tego cyklu). Są to tzw. wyjścia wirtualne.
Ograniczony dostęp! Zostań partnerem i przeczytaj pozostałe 85% porady.
Artykuł jest dostępny dla użytkowników Premium.
Jesteś instalatorem i potrzebujesz więcej? Sprawdź!
