Tworzenie bezprzewodowego mostu przy użyciu Ubiquiti NanoStation loco M2/M5

tworzenie-bezprzewodowego-mostu-przy-uzyciu-ubiquiti-nanostation-loco-m2-m5
Ocena:

Kontakt

Bezprzewodowy most sieciowy to sposób podłączenia dwóch sieci przewodowych w oparciu o transmisję bezprzewodową. Pozwala on na podłączenie kamer zlokalizowanych w miejscach gdzie nie ma możliwości doprowadzenia przewodów.

W artykule pokażę jak w prosty sposób skonfigurować bezprzewodowe połączenie dwóch urządzeń Ubiquiti NanoStation. Do wyboru mamy dwie wersje różniące się częstotliwością pracy:

  • Ubiquiti NanoStation Loco M2 pracujące na częstotliwości 2,4GHz
  • Ubiquiti NanoStation Loco M5 pracujące na częstotliwości 5GHz

Zanim zaczniesz

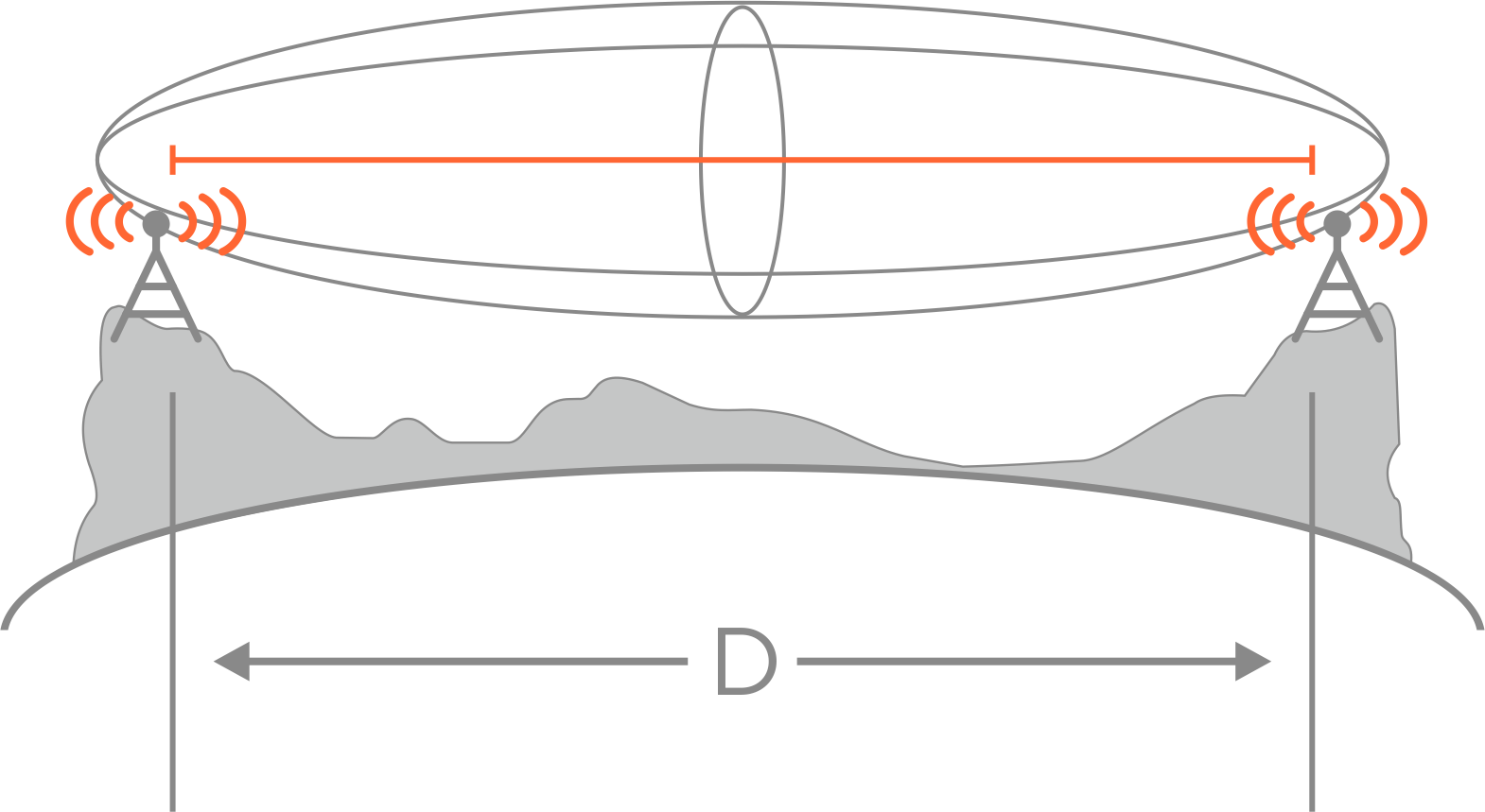

strefa-fresnela

Przed przystąpieniem do montażu nadajników należy upewnić się czy jest możliwa transmisja bezprzewodowa. Należy sprawdzić widoczność między urządzeniami w I Strefie Fresnela oraz dostępność kanałów bezprzewodowych w danej częstotliwości.

Wstępna konfiguracja

Dobrym zwyczajem jest wstępna konfiguracja obu nadajników przed przystąpieniem do montażu.
Każde nowe urządzenie posiada stały adres IP: 192.168.1.20 dlatego należy je podłączyć pojedynczo nadając im nową adresację IP.

Przy pierwszym połączeniu otrzymujemy następujące okno gdzie podajemy dane logowania oraz wybieramy kraj użytkowania urządzeń.

Domyślne dane do logowania:

  • Login: ubnt

  • Hasło: ubnt

pierwsze-uruchomienie

Wybór kraju powinien być zgodny z miejscem montażu nadajników. Jest to bardzo ważne ze względu na regulacje prawne ograniczające maksymalną moc oraz ilość dostępnych kanałów.

Pierwszą rzeczą, którą powinniśmy zrobić po zalogowaniu jest zmiana domyślnego hasła oraz nazwy użytkownika (Zakładka „SYSTEM”). Następnym krokiem jest poprawna adresacja urządzeń. W tym celu przechodzimy do zakładki Network i nadajemy nowe Adresy IP dla obu urządzeń np. 192.168.1.20 oraz 192.168.1.21.

Od tej pory dwa urządzania mogą być wpięte jednocześnie do sieci, ponieważ nadane przez nas adresy IP są różne.

Adresacja urządzeń bezprzewodowych powinna być zgodna z siecią w jakiej będą pracować. Taka konfiguracja pozwoli nam na dostęp zarówno do konfiguracji nadajników jak i innych urządzeń pracujących w sieci.

Założenia

Aby dwa urządzenia nawiązały ze sobą komunikację należy je odpowiednio skonfigurować. W tym celu jedno z nich będzie pracować w trybie Punktu dostępowego a drugie w trybie Klient.

  • Urządzenie o adresie 192.168.1.20 będzie pracować w trybie Punkt Dostępu
  • Urządzenie o adresie 192.168.1.21 będzie pracować w trybie Stacja (Klient)

Konfiguracji Punktu dostępowego (192.168.1.20)

Łączymy się z pierwszym urządzeniem a następnie przechodzimy do zakładki „Wireless” gdzie wybieramy tryb pracy oraz ustawiamy parametry naszej sieci. Na obrazku poniżej pokazano zalecane parametry urządzenia zapewniające duży zasięg oraz stabilność połączenia.

W zaznaczonych miejscach należy wprowadzić własne ustawienia a dokłądniej:

  • Nazwę sieci bezprzewodowej
  • Hasło dostępu do sieci bezprzewodowej

Na potrzeby poradnika została stworzona sieć o nazwie „ubnt”.

ustawienia-ap

Po poprawnej konfiguracji zatwierdzamy ustawienia przyciskiem „Zmień” a następnie potwierdzamy klikając przycisk „zastosuj”.potwierdzenie

Urządzenie uruchomi się ponownie z nowymi ustawieniami. Zakończyliśmy konfigurację pierwszego urządzenia tworzącego sieć bezprzewodową.

Konfiguracja klienta (192.168.1.21)

Tak jak poprzednio łączymy się z urządzeniem i przechodzimy do zakładki Wireless.
Tym razem ustawiamy tryb pracy urządzenia Stacja a następnie klikamy przycisk Wybierz w celu wybrania sieci z która ma zostać nawiązane połączenie.

wybierz-siecaaaa

W nowo otwartym oknie zobaczymy listę sieci, które znajdują się aktualnie w zasięgu. Odnajdujemy wcześniej stworzoną sieć, zaznaczamy ją i klikamy przycisk Zablokuj do PD.

wybierz-siec

Po zatwierdzeniu nazwa sieci (SSID) oraz jej adres fizyczny (Zablokuj dla PD) zostaną automatycznie uzupełnione. Pozostaje tylko wprowadzenie hasła, które wcześniej zdefiniowaliśmy oraz zapisanie ustawień tak jak poprzednio.zablokuj-do-pd

Podsumowanie

Od tej pory urządzenia są ze sobą sparowane i mogą zostać zamontowane w docelowych miejscach.

Na koniec warto sprawdzić moc oraz jakość połączenia bezprzewodowego. Informacje są dostępne zaraz po zalogowaniu do urządzenia.

Drugą metodą jest skorzystanie ze wskaźnika znajdującego się bezpośrednio na urządzeniu. Wartości poszczególnych diod zostały przedstawione poniżej.

grafika

Powiązane produkty

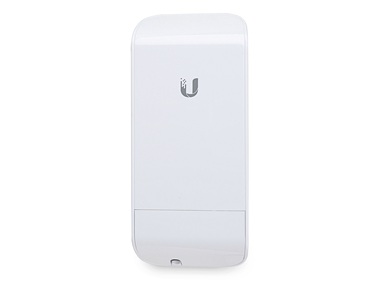

LOCO M5 - Access Point

Loco M5 Zewnętrzny Access Point 5.8GHz, 2×2 MIMO

Parametry techniczne:

  • Pasmo pracy: 5170 – 5875 MHz
  • Prędkość transmisji: Do 150 Mb/s
  • Tryb pracy: BRIDGE / ROUTER
  • Zysk anteny: 13 dBi
  • Interfejs sieciowy: 1x RJ-45 (10 / 100 M)
  • Procesor: Atheros MIPS 74KC
  • Pamięć: 64 MB DDR2, 8 MB Flash
  • Temperatura pracy: -30…+75 oC
  • Zewnętrzny: TAK
  • Zasilanie: PoE 24 V (zasilacz w zestawie)
  • Pobór mocy: 5.5 W
  • Wymiary: 161 x 31 x 80 mm
  • Waga: 180 g
Zobacz w sklepie

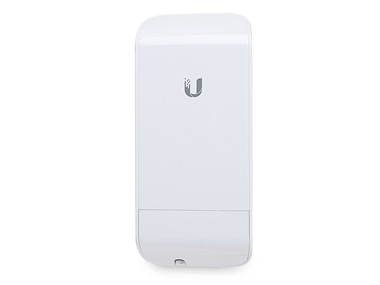

AP LOCO M2
