GSM-4 z INTEGRĄ – Zdalne sterowanie czuwaniem krok po kroku (część 2)
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Zobacz również
Przyszedł czas na okiełznanie najbardziej funkcjonalnych* modułów GSM produkcji SATEL. Nie wypada przecież odkładać tego w nieskończoność. Ta seria artykułów kompleksowo przedstawia konfigurację modułu GSM-4 z dowolną centralą serii INTEGRA. Zaczynajmy.
* Aktualnie GSM-4 nie jest produkowany. Miejsce tego modułu zajął GSM-X, który posiada jeszcze większe możliwości. Konfiguracja jest jednak analogiczna.
Czym się będziemy zajmować?
Realizacja powiadomienia ze wskazaniem konkretnej czujki, która wywołała alarm
Sterowanie czuwaniem za pomocą wiadomości SMS, które wyślemy do modułu z własnego telefonu
Podłączenie aparatu telefonicznego do centrali i korzystanie z niego jak z telefonu stacjonarnego (poprzez sieć GSM)
Zdalne programowanie centrali alarmowej przy użyciu modułu GSM (technologia GPRS)

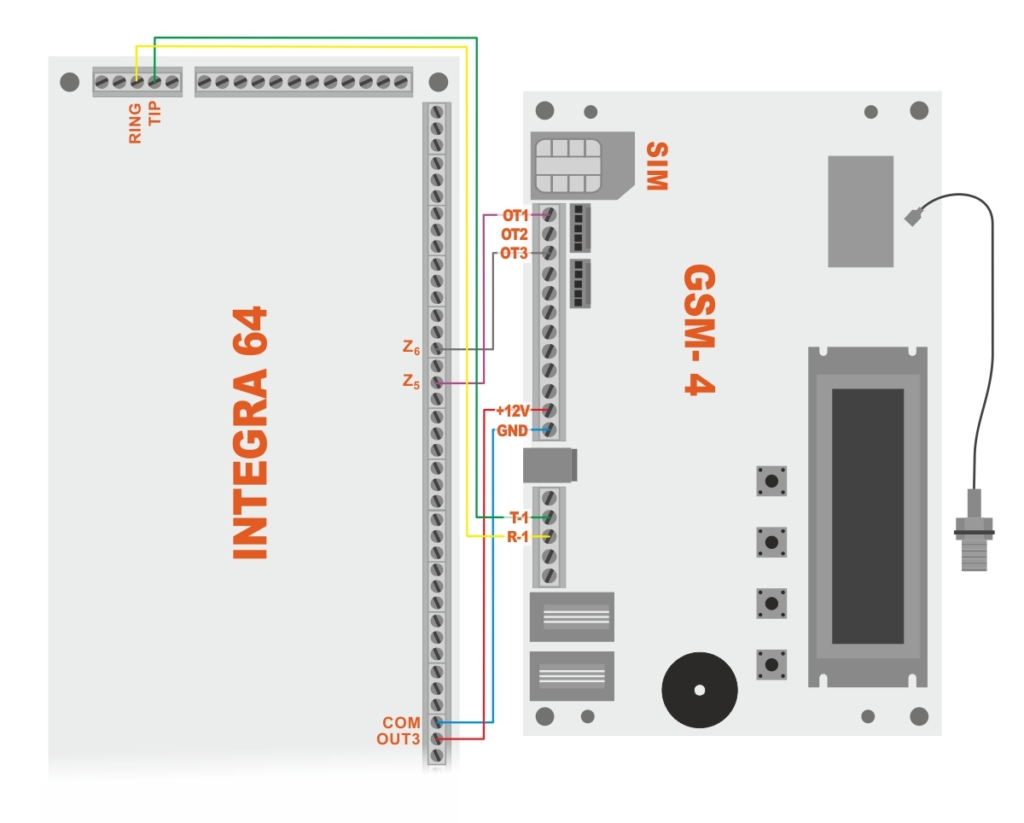

Zanim zaczniemy, poniżej przykładowy schemat podłączenia modułu GSM-4 do centrali INTEGRA 64.
Moduł GSM i centrala zostały podłączone poprzez złącza dialera telefonicznego centrali (TIP, RING). To połączenie umożliwi szczegółowe powiadamianie o alarmach. Następnie wyjścia modułu zostały podłączone do wejść centrali alarmowej. To umożliwi zdalne sterowanie pracą systemu alarmowego (np. sterowanie czuwaniem za pomocą SMS).
W tej części artykułu realizujemy drugie zadanie.
Zadanie 2. Jak skonfigurować moduł GSM-4, aby użytkownik mógł zdalnie włączać i wyłączać czuwanie systemu za pomocą SMS’ów?
Krok 1: Konfigurujemy wyjścia modułu GSM-4
Moduł GSM-4 posiada 4 wyjścia typu O.C (wystawiają masę), z czego wyjścia 1-3 mogą być zdalnie sterowane, np. poprzez SMS. Wykorzystamy tą właściwość, aby móc zdalnie załączyć i wyłączyć czuwanie centrali alarmowej. Zaczynamy od skonfigurowania wyjść modułu (np. OT1 i OT3).

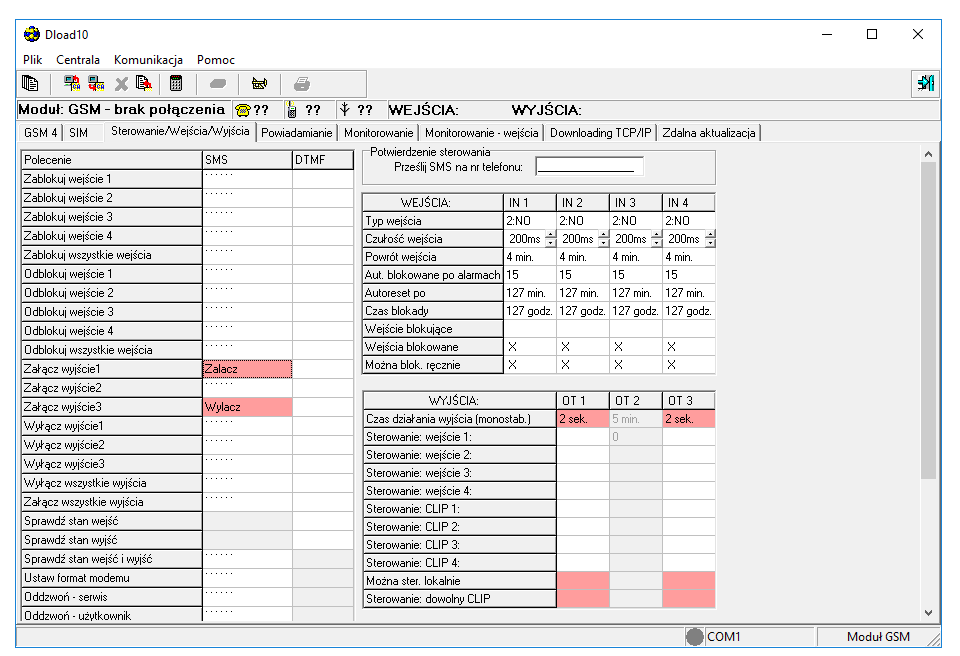

Konfiguracja dwóch wyjść modułu GSM-4, aby były załączane za […]
