AQUA LUNA – jak sterować oświetleniem LED z centrali INTEGRA?

Ocena:

Kontakt

Krótki artykuł, który krok po kroku opisuje podłączenie i konfigurację oświetlenia LED w czujce AQUA LUNA.

Krok 1: Jak podłączyć diodę LED czujki LUNA do centrali INTEGRA?

Do sterowania diodą LED wykorzystujemy dowolne wyjście niskoprądowe centrali. Wiemy, że takie wyjście w momencie załączenia wystawia „masę”, czyli po prostu – minus. Drugi zacisk diody LED należy podłączyć na stałe do „plusa” zasilania, czyli do 12V.

W zależności od modelu centrali INTEGRA, „+12 V” fabrycznie dostępne jest na złączach:

INTEGRA 24, 32, 128-WRL:

  • złącze AUX

INTEGRA 64, 128, 64 PLUS, 128 PLUS, 256 PLUS:

  • złącze OUT3 lub OUT4 – domyślnie zaprogramowane jako zasilające

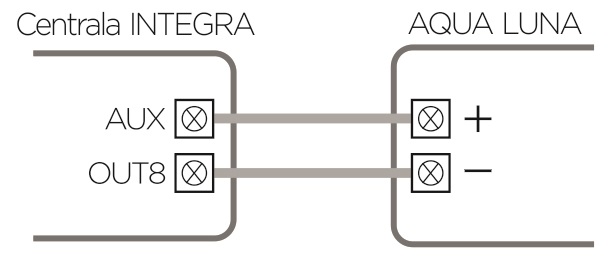

Schemat pokazuje to połączenie:

schemat aqua luna led
Schemat: Wyjście niskoprądowe centrali steruje pracą oświetlenia LED w czujce AQUA LUNA.

Oprócz znanego nam już podłączenia czujki do centrali (2EOL/NC), instalator musi tylko przeznaczyć dodatkowo dwie żyły do oświetlenia LED w czujce AQUA LUNA (schemat). Zapas żył w kablu jest więc niezbędny. Warto o tym pamiętać podczas wykonywania instalacji pod system alarmowy.

W przypadku, kiedy zacisk „+” diody połączymy zworką z zaciskiem „+12 V” zasilania czujki, wtedy należy użyć tylko jednej dodatkowej żyły do sterowania z wyjścia niskoprądowego.

Krok 2: Konfigurujemy wyjście niskoprądowe, do którego jest podłączone oświetlenie LED.

W tym przykładzie chcemy, aby oświetlenie się załączyło, kiedy jest ruch i jest późno. Z opisu wynika, że należy zastosować tutaj prostą funkcję logiczną – iloczyn logiczny.

Iloczyn logiczny się spełni, kiedy wszystkie jego zmienne będą spełnione. Po „naszemu” oznacza to, że oświetlenie się włączy tylko wtedy, kiedy ktoś się porusza przed czujką  będzie późna godzina.

Konfiguracja funkcji automatyki – w tym funkcji logicznych odbywa się na wyjściach centrali INTEGRA. W pierwszej kolejności musimy utworzyć dowolne wyjście, które będzie sygnalizowało wykrycie ruchu z czujki. Nasza propozycja to wyjście o typie: 24: Przełącznik MONO.

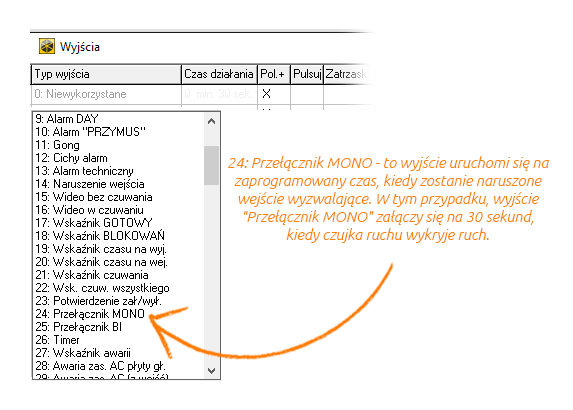

integra wyjście monostabilne
Okno „Wyjścia”. Przykładowe wyjście, które sygnalizuje ruch z czujki.

Kolejny etap to utworzenie wyjścia, które będzie się aktywowało późnym wieczorem. Dla przykładu – wyjście będzie się uruchamiało codziennie od 20:00 do 06:00 następnego dnia. Wyjście, które jest zdolne załączać się i wyłączać w konkretnych godzinach – to wyjście typu: 26: Timer.

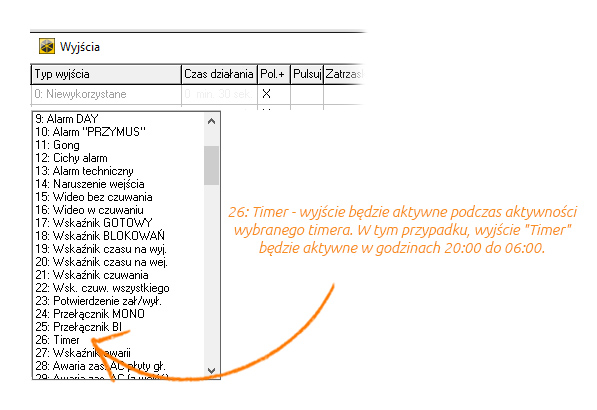

integra wyjścia timer dloadx
Okno Wyjścia: Timer jako przykład wyjścia, które uruchamia się w wybranych godzinach.

Ustawienie wspomnianych godzin ustawia się w oknie Timerów, co przedstawia poniższy zrzut ekranowy.

timery dloadx integraPrzechodzimy do najważniejszego etapu…

Projektujemy funkcję logiczną

Wiemy już, jak skonfigurować wyjście, aby załączało się w momencie wykrycia ruchu przez czujkę. Wiemy również, jak ustawić automatyczne załączanie innego wyjścia w późnych godzinach. Czas połączyć to w jedną całość. Użyjemy tutaj zapowiadanego wcześniej – iloczynu logicznego. A dokładniej, będzie to iloczyn logiczny wyjść.

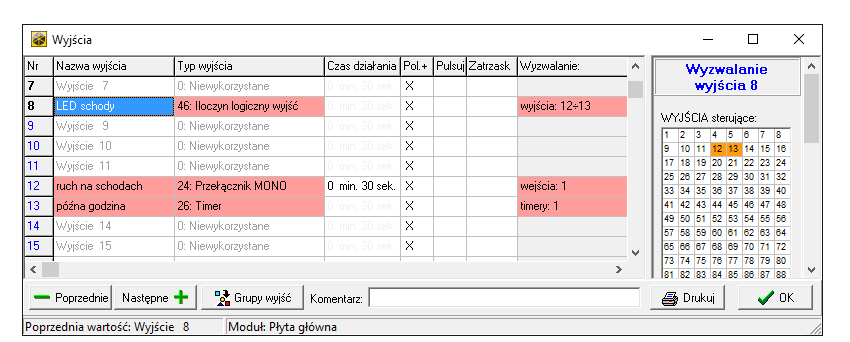

Zrzut ekranowy poniżej przestawia kompletną konfigurację wyjścia, do którego została podłączona dioda LED czujki AQUA LUNA.

integra dloadx iloczyn logiczny
Wyjście OUT8 jako iloczyn logiczny wyjść.

Jak czytać powyższą konfigurację?

Wyjście nr 8 to iloczyn logiczny wyjść. W kolumnie wyzwalanie widzimy, że wyzwalają go wyjścia o numerach „12” oraz „13”. Z wcześniejszej zapowiedzi wiemy, że iloczyn będzie aktywny, kiedy wszystkie jego „składniki wyzwalające” będą aktywne. Innymi słowy, kiedy wyjścia: 12 oraz 13 będą aktywne, wtedy nasz iloczyn też stanie się aktywny – czyli zapali się oświetlenie przy schodach (LED w AQUA LUNA).

Dlaczego akurat wyjścia o numerach 12 i 13? Nie ma to większego znaczenia, mogą to być inne wyjścia (najlepiej wyjścia wirtualne, czyli takie, które nie są dostępne fizycznie na płycie centrali ani w ekspanderach). Przyjrzyjmy się tym wyjściom:

  • OUT12 – Przełącznik MONO, czas działania 30 sekund, wyzwalanie z wejścia nr 1. Dla wygody i późniejszej łatwej analizy, nazwałem to wyjście jako „ruch na schodach”. Sprawa jest prosta: kiedy czujka wykryje ruch (wejście 1), to wyjście 12 załączy się na 30 sekund. Na dobrą sprawę moglibyśmy ustawić bezpośrednio to wyjście do diody LED, ale to nie będzie efektywne. Po co nam światło w ciągu dnia, np. o godzinie 13:00? Dlatego też, stworzyliśmy kolejne wyjście (13) – wyjście działające tylko w konkretnych godzinach.
  • OUT13 – TIMER, wyzwalanie z 1 timera. Wygodna dla zrozumienia nazwa wyjścia: „późna godzina”. To wyjście będzie aktywne wtedy, kiedy timer nr 1 będzie aktywny. Timer nr 1 już programowaliśmy wcześniej – ustawiliśmy tam godziny 20:00 – 06:00. Te godziny użytkownik będzie mógł samodzielnie edytować.

Wracamy do punktu wyjścia – iloczyn logiczny wyjść. Kiedy już wyjście 12 się uruchomi (ruch przed czujką) i uruchomi się wyjście 13 (aktywny timer w godzinach 20:00 do 06:00), to warunek spełniony i automatycznie uruchamia się wyjście 8, a więc nasze oświetlenie. Widać, że funkcje logiczne to prosta sprawa.

Zastosowanie? Proszę bardzo :)

Ganek – przysłowiowy Kowalski wchodzi do domu i automatycznie rozświetla się ganek. Pozwala to na bezkolizyjne przejście w dalszą część domu, bez ryzyka „zawadzenia” palcem nogi o futrynę kolejnych drzwi.

Klatka schodowa – do góry lub na dół? Czujki AQUA LUNA wykryją ruch na schodach i załączą swoje oświetlenie LED. Umożliwi to bezpieczne zejście (lub wspinaczkę) – bez ryzyka „wdepnięcia” gołą stopą w klocek LEGO.

Łazienka – środek nocy. Zaświecenie dużego światła to nieprzyjemna rzecz, szczególnie wtedy, kiedy zostaliśmy wyrwani z głębokiego snu. Diody LED w AQUA LUNA delikatnie rozświetlą łazienkę.

Oświetlenie diod w AQUA LUNA jest na tyle silne, że na pewno skutecznie spełni to swoje zadanie. Różnica w stosunku do klasycznej czujki AQUA PLUS to zaledwie 10zł. więcej, a klient będzie zadowolony.

Czy na pewno warto?

Warto.
