#2 Jednorodzinny system wideodomofonowy Hikvision: Dodatkowe monitory oraz stacje bramowe

Porada widoczna dla konta STANDARD
Montersi.pl - sklep internetowy dla Instalatora

Kontakt

Druga część artykułu dotyczącego konfiguracji systemu wideodomofonowego Hikvision dotyczyć będzie rozbudowy systemu o kolejne monitory oraz stacje bramowe. Na początku warto przypomnieć, że mowa jest o systemie jednorodzinnym, czyli takim w którym każdy panel bramowy posiada jeden przycisk wywołania. Naciśnięcie przycisku na dowolnej stacji bramowej skutkuje dzwonieniem na wszystkich monitorach.

Jak dodać kolejny monitor do systemu?

W systemie jednorodzinnym monitor główny komunikuje się ze stacją bramową. Ma on przypisany konkretny numer (numer mieszkania), który jest wybierany za pomocą przycisku wywołania w stacji bramowej. Jeśli zachodzi potrzeba zwiększenia liczby monitorów to należy je zaprogramować jako monitory dodatkowe czyli tzw. rozszerzenie monitora głównego.

Monitor dodatkowy połączony jest z monitorem głównym i przejmuje od niego ustawienia takie jak:

Połączone stacje bramowe
Dodane kamery IP
Ustawienia DND (nie przeszkadzać)

Tak więc jeśli mamy już skonfigurowany system wideodomofonu składający się ze stacji bramowej i monitora to dokładając monitor dodatkowy musimy go tylko powiązać z monitorem głównym. Wszystkie istotne ustawienia zostaną automatycznie zsynchronizowane.

Poniższa procedura zakłada, że nowy monitor (dodatkowy) został już aktywowany i ma prawidłowo ustawiony adres IP zgodny z siecią w której pracuje obecny system.

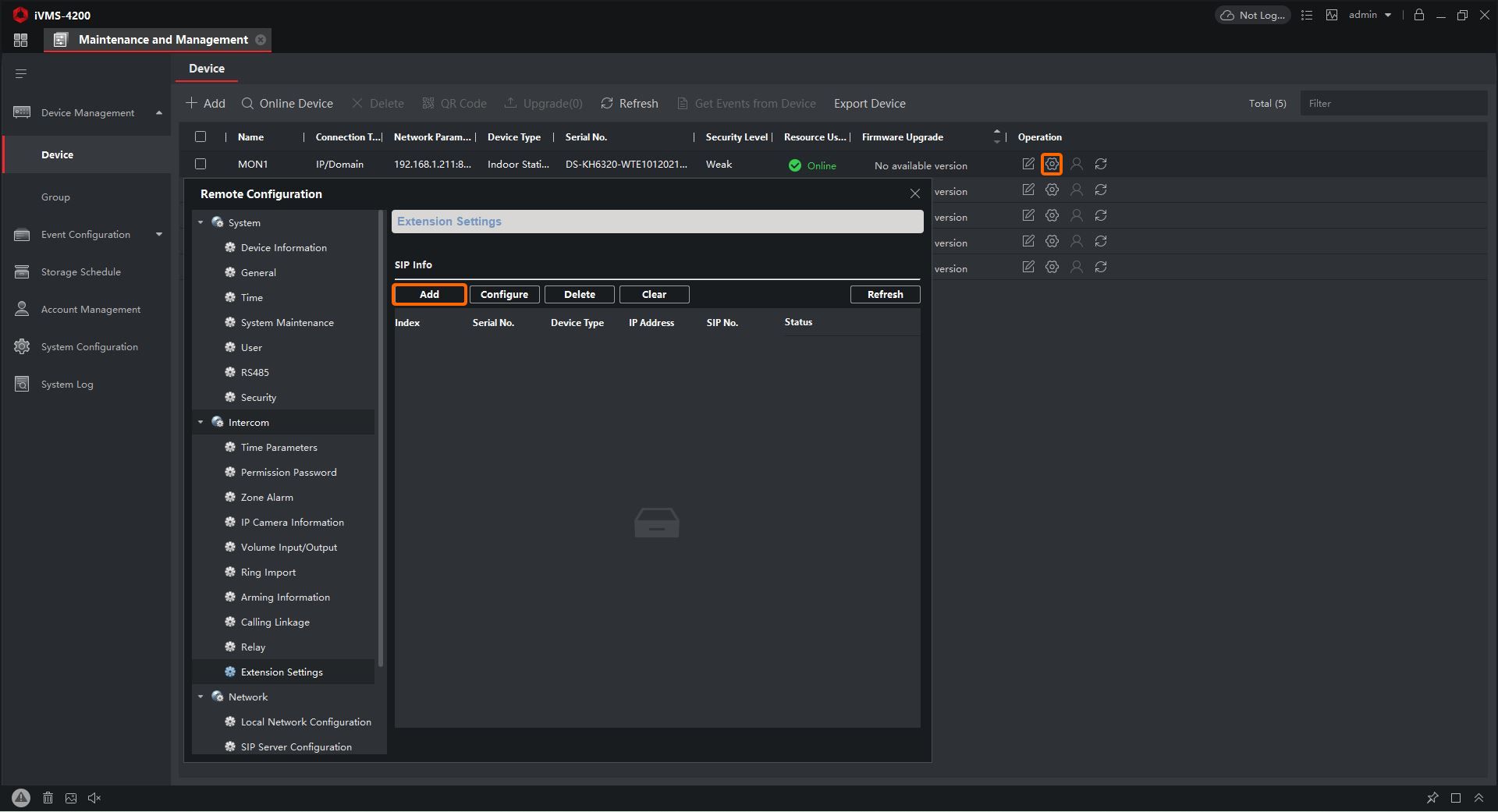

Żeby dodać kolejny monitor do systemu należy w pierwszej kolejności wpisać go na listę rozszerzeń w monitorze głównym. W tym celu przechodzimy do konfiguracji monitora głównego (Rys. 1), gdzie w zakładce „Intercom/Extension Settings” musimy dodać nowy wpis pozwalający nowemu monitorowi na połączenie – wykonujemy to klikając w przycisk „Add”.


Rys. 1 Miejsce dodawania dodatkowych monitorów w monitorze głównym
Kolejnym krokiem jest wprowadzenie danych nowego monitora (Rys. 2). W tym miejscu należy podać następujące dane:

Serial No. – Numer seryjny monitora dodatkowego (9 ostatnich znaków).
IP Address – Adres IP monitora dodatkowego
Subnet Mask – Maska podsieci
Gateway – Brama sieciowa
Password – Hasło, którym monitor dodatkowy będzie logować się do monitora głównego
No. – Numer dodatkowego […]

Porada widoczna dla konta STANDARD
Oceń poradę:

Powiązane produkty

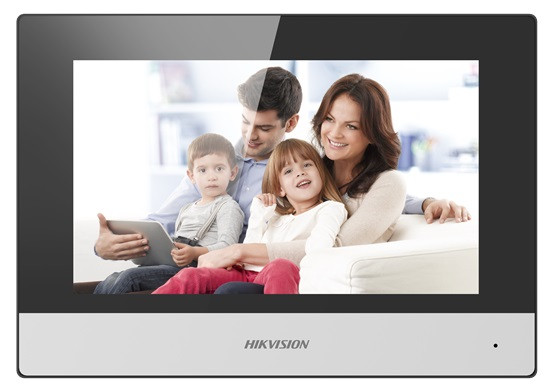

Monitor głośnomówiący DS-KH6320-WTE1

DS-KH6320-WTE1 Głośnomówiący monitor 7″

Parametry techniczne:

  • Współpraca II generacja wideodomofonów IP
  • Przekątna ekranu 7″
  • Rozdzielczość ekranu 1024 x 600
  • Pamięć RAM 128 MB
  • Pamięć FLASH 32 MB
  • Wbudowany moduł Wi-Fi TAK
  • Rodzaj monitora Dotykowy, głośnomówiący
  • Zasilanie 12 V DC lub PoE 802.3af
  • Wymiary 200 x 140 x 15.1 mm
  • Sposób montażu Naścienny
Zobacz w sklepie

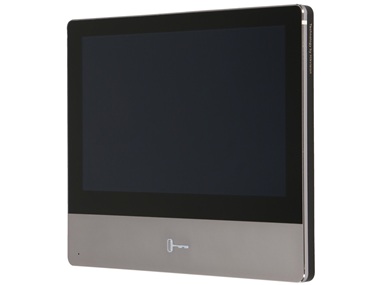

Monitor głośnomówiący DS-KH8350-WTE1
