Materiał ma charakter archiwalny. Obecnie dostępne są nowsze rozwiązania i wersje central Nice, dlatego informacje przedstawione w poradzie mogą nie odpowiadać aktualnej ofercie producenta.
Poradę pozostawiamy jako materiał poglądowy dotyczący wcześniejszych wersji urządzeń.
Nowa Centrala MC424LR10
W tym odcinku zajmiemy się nową wersją centrali sterującej MC424LR10 Firmy Nice. Centrala jest następcą starszej wersji MC424, bardzo dobrze znanej jednostki sterującej, występującej w zestawach WINGO2024, WINGO3524 oraz XMETRO2024. Zmiana ta podyktowana jest nowymi, bardziej surowymi wymogami bezpieczeństwa dla automatyki bram.

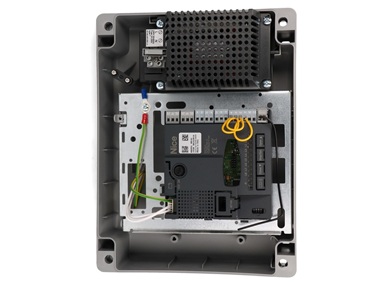

Charakterystyka centrali MC424LR10

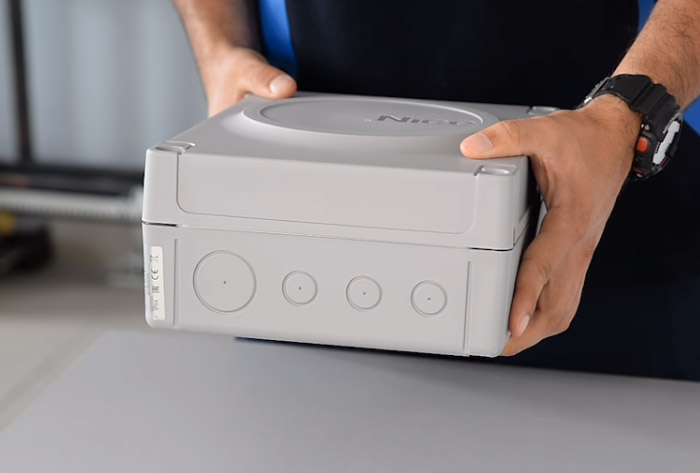

Natynkowa obudowa o klasie szczelności IP54, z wygodnie otwieranymi drzwiczkami, mieści Transformator oraz płytę elektroniki. Tak jak poprzednio, można w niej również zainstalować akumulator awaryjny PS124. Na dwóch bokach umieszczone są szablony do wycięcia otworów pod dławice kablowe.

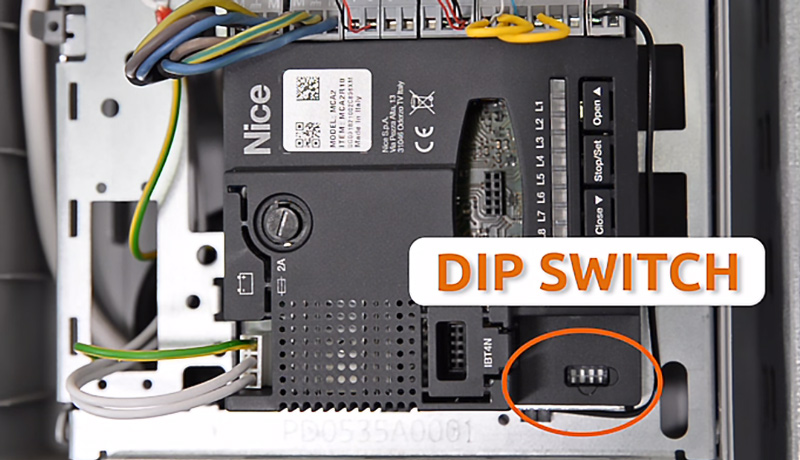

Umieszczona w środku centrala przeznaczona jest do obsługi napędów do bram skrzydłowych, z silnikami na napięcie 24V. Model podłączonego napędu ustawiamy na umieszczonym w prawym dolnym rogu centrali selektorze DIP SWITCH, dokonujemy tego zawsze przed rozpoczęciem programowania centrali.
Model obsługiwanych napędów wyświetla się na ekranie a warto zaznaczyć, że podłączyć do niej możemy 24-woltowe siłowniki Nice: WINGO oraz XMETRO.
Multisystemowy radioodbiornik pilotów zdalnego sterowania
Kolejna bardzo ważna zmiana, to wbudowany multisystemowy radioodbiornik zdalnego sterowania pilotów do bram, obsługujący jednocześnie kodowania FLO, FLOR, SMILO, OPERA. Jego pamięć pomieści 100 kodów. Co bardzo ciekawe – odbiornik ten może współpracować z jednocześnie wgranymi do niego kodami tych czterech rodzajów. Producent przewidział możliwość rozbudowania pamięci radiowej, przez instalację dodatkowego radioodbiornika w przygotowanym złączu SM.
OPEN, STOP, CLOSE – spójna logika programowania
Dużym ułatwieniem dla instalatora jest wprowadzenie spójnej logiki programowania funkcji centrali. Teraz dwu-poziomowy etap wyboru funkcji odbywa się tak jak samo jak przy centralach z technologią BLUEBUS, czyli używając przycisków „OPEN, STOP, CLOSE”. Szybko łatwo i przyjemnie.
Dzięki temu, mamy również więcej funkcji do regulacji – tutaj odsyłam do instrukcji, którą dołączono do centrali. Zestaw funkcji jest identyczny z dostępnym w centralach BlueBUS-owych.
Współpraca z programatorem O-view

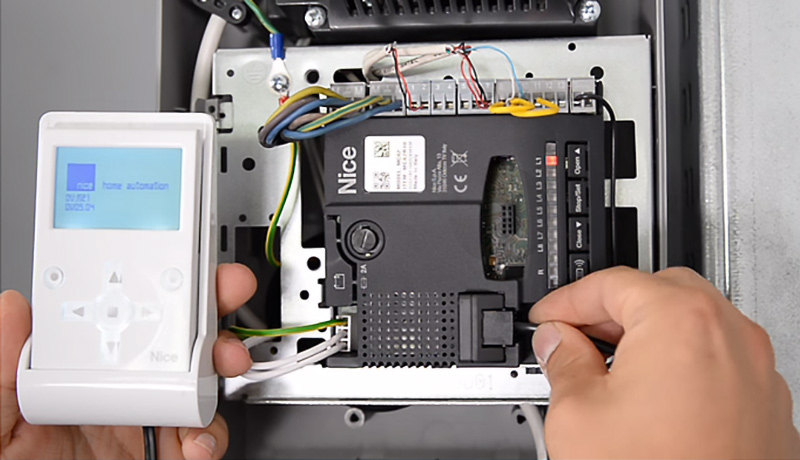

Kończąc temat programowania dodam coś dla pasjonatów. W centrali MC424LR10 mamy możliwość podłączenia programatora O-VIEW, który pozwala oszczędzić czas przy programowaniu centrali.
Dokonujemy tego poprzez interfejs IBT4N, który znajdziemy w komplecie z programatorem O-VIEW lub dokupimy osobno.

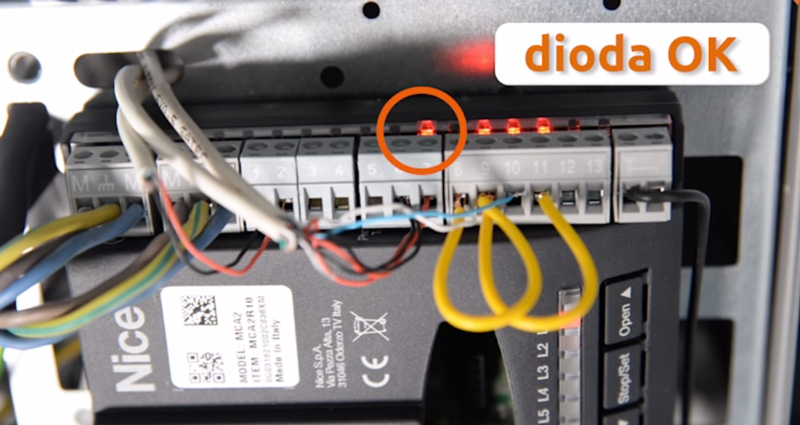

Na koniec ciekawostka. Dioda OK sygnalizująca poprawne działanie mikroprocesora centrali znajduje się teraz nad zaciskami zasilania serwisowego 24V. Dioda ta określonym kodem świetlnym sygnalizuje tez instalatorowi jeden z 7 problemów, które mogą unieruchomić automatykę.
Model połączeń elektrycznych oraz wejść sterujących pozostaje bez zmian.
Podsumowanie
Słowem podsumowania, centrala MC424LR10, oszczędza czas, dzięki szybkiemu programowaniu oraz zapewnia bezpieczną, oraz bezawaryjną pracę bramy skrzydłowej. Zapraszam do obejrzenia kolejnego odcinka poradnika technicznego Montersi.pl, który pojawi się wkrótce. Jeśli chcesz być informowanym o nowych artykułach i filmach pojawiających się na naszej stronie zapisz się na newsletter.
