Podłączenie i konfiguracja modułu GPRS-T2 z centralą alarmową (cz.1)


Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Zobacz również

Integracja centrali INTEGRA z zewnętrznym programem – protokół integracji ETHM-1

Czy te urządzenia są kompatybilne? Czyli o tym, czym jest natywna komunikacja.

Czy Integra zabezpieczy budynek przed zalaniem?

Inteligentna detekcja ruchu (SMD) Pożegnaj fałszywe alarmy.

Jaką wartość przepływności ustawić dla kamery?
Kolejny „know how” dotyczący konfiguracji modułów GSM. Tym razem na celowniku moduł powiadomienia GPRS-T2 firmy SATEL. Dzisiejsza wycieczka po zakamarkach ustawień tego modułu powinna być lekka i przyjemna.
W tym cyklu artykułów dowiesz się:
Jak podłączyć moduł GSM do centrali?
Jak wysłać SMS do właściciela w momencie wystąpienia alarmu?
Jak zdalnie sterować pracą systemu alarmowego (poprzez wysłanie SMS)?

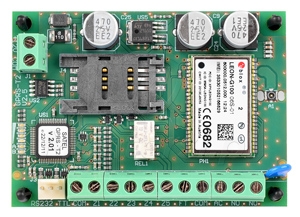

moduł GPRS-T2 – kilka słów wprowadzenia
Uniwersalność. To słowo, które powinniśmy już teraz zapamiętać. Moduł ma wiele zastosowań i będzie pracował z centralami nie tylko SATEL. Do programowania służy program GPRS-SOFT (darmowy) dostarczany na płycie CD wraz z urządzeniem. Program dostępny również w sieci. Wejścia w ilości 5szt., możliwa kontrola obecności napięcia sieciowego AC, transmisja sygnałów do agencji ochrony, zdalne programowanie, zdalne sterowanie 1 wyjściem przekaźnikowym. To tylko część możliwości naszego bohatera GPRS-T2. Do konfiguracji należy użyć przewodu DB9FC/RJ-KPL (ten sam kabel co do central VERSA, CA-5, CA-6) lub nowego przewodu USB-RS.
Moduł będzie działał z każdą centralą alarmową, która posiada wyjście, na którym w momencie alarmu pojawia się napięcie 0V (masa) lub inne napięcie (do około 16V).
Wyjścia z pokazującą się „masą” to tzw. wyjścia niskoprądowe w centralach SATEL. Lepiej będzie nam się pracowało, jeśli pokażę praktyczny przykład wykorzystania modułu. Podłączam więc moduł GPRS-T2 do centrali SATEL VERSA 10.

Realizacja powiadomienia GSM – Konfiguracja centrali
Pojawienie się potencjału 0V (masy) na wejściu „Z” modułu GSM – realizuje powiadomienie (np. wysłanie SMS). W omawianym przypadku potencjał masy będzie pochodzić z centrali alarmowej. A gdzie pojawia się „minus” przy centrali alarmowej ?
Napięcie 0V (minus) pojawia się na wyjściach niskoprądowych central Satel.
W przypadku centrali SATEL VERSA, wyjścia niskoprądowe to […]
