Nowe ekspandery SATEL. Co musisz wiedzieć?

Aby ułatwić Wam pracę i przyśpieszyć poznawanie nowych rozwiązań SATEL, w niewielkim skrócie przedstawię to, co powinieneś wiedzieć o nowych ekspanderach.

Ekspandery Satel wcześniej

Do dyspozycji mieliśmy dwa typy ekspanderów wejść:

• zwykły CA-64E
• z zasilaczem buforowym CA-64EPS

W temacie ekspanderów wyjść było trochę więcej zamieszania. Sytuacja przedstawiała się następująco:

• CA-64 O-OC (ekspander wyjść niskoprądowych)
• CA-64 O-R (ekspander wyjść przekaźnikowych)
• CA-64 O-ROC (ekspander wyjść mieszany)
• CA-64 OPS-OC (ekspander wyjść niskoprądowych z zasilaczem)
• CA-64 OPS-R (ekspander wyjść przekaźnikowych z zasilaczem)
• CA-64 OPS-ROC (ekspander wyjść mieszany z zasilaczem)
• CA-64 PP (tzw. Podcentrala, czyli ekspander wejść i wyjść)

Wiem, że początkujący instalatorzy mieli problemy z opanowaniem nazewnictwa i wynikających z niego różnic w tych urządzeniach. Trochę się jednak pozmieniało.

Ekspandery Satel dzisiaj

Wprowadzono podział na dwa podstawowe ekspandery:

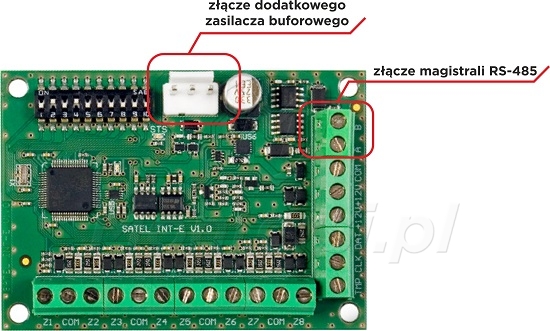

• ekspander wejść INT-E
• ekspander wyjść INT-O

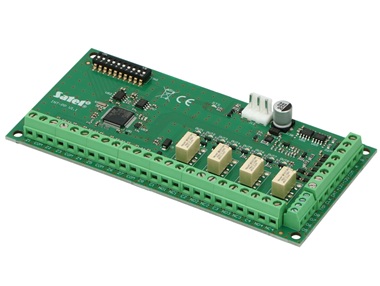

To ogromne ułatwienie, ponieważ od dzisiaj posługujemy się tylko dwoma nazwami (pomijam sprawę podcentrali, gdzie doszło do podobnej zmiany – CA-64PP -> INT-PP).

Jakie są różnice wprowadzone w nowych ekspanderach?

1. Zmiana konwencji w nazwach urządzeń. Wcześniej dominował stary styl CA-64 wzięty jeszcze z centrali CA-64 (nie mylić z INTEGRĄ 64). Wcześniejszy symbol budził czasami kontrowersje.
2. Sprowadzenie wszystkich modeli ekspanderów do dwóch prostych typów. Ekspander wejść i ekspander wyjść. Brak tutaj zbędnego mieszania z poplątaniem.
3. Usunięcie modułu zasilacza buforowego z płyty elektroniki ekspandera (brak dopisku „–PS”).

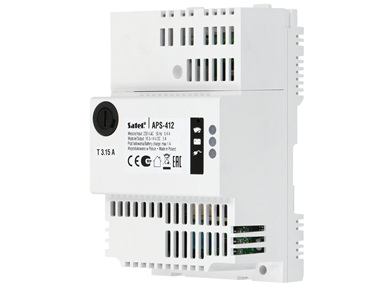

4. Widoczne jest nowe 3 pinowe białe złącze. Dedykowane jest ono do specjalnego zasilacza buforowego APS-412 (opcja).
5. Możliwość zasilania ekspandera napięciem stałym 12V DC. Opcja dla tych, którzy nie chcą albo nie widzą potrzeby inwestować w dedykowany zasilacz buforowy APS-412.
6. Dodatkowe złącza (A,B) RS-485. Jak wiemy, jest to magistrala różnicowa. Wymaga okablowania typu „skrętka”. Pamiętać tutaj należy, że magistrala RS-485 nie zastępuje magistrali ekspanderów, do której urządzenie musi być podłączone. RS-485 służyć tutaj będzie do podmiany firmware urządzeń. Warto podczas inwestycji przewidzieć położenie dodatkowej skrętki (oprócz kabla prostego YTDY) i podłączenia jej do zacisków A,B.

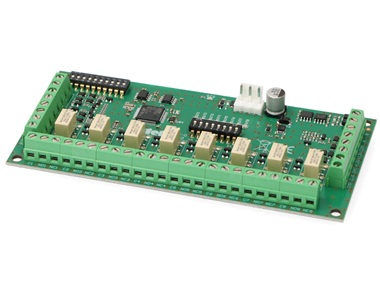

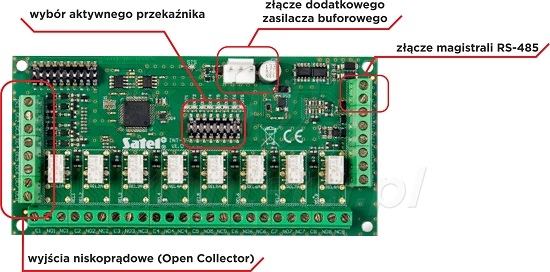

7. Ciekawostką jest ekspander wyjść INT-O. Zawiera on na swoim pokładzie zarówno przekaźniki jak i wyjścia niskoprądowe (O.C). Każdemu przekaźnikowi towarzyszy dodatkowo wyjście niskoprądowe. To instalator określa, jaki typ wyjścia chce użyć (może korzystać z obu jednocześnie). Mało tego. Jeśli nie będziemy używać danego wyjścia przekaźnikowego, możemy przełącznikiem DIP-Switch odłączyć cewkę tego przekaźnika i tym samym zmniejszyć sumaryczny prąd pobierany przez ekspander.
8. Nowe ekspandery posiadają stopień 3 (wg PN-EN 50131-1).

Podsumowanie

To praktycznie wszystkie zmiany wprowadzone do nowych ekspanderów. To, co zasługuje na szczególną uwagę, to sprowadzenie wszystkich ekspanderów wejść i wyjść do dwóch podstawowych modułów. Jeśli instalacja będzie wymagała dodatkowego zasilania, wystarczy dokupić zasilacz APS-412. Dodatkowa magistrala RS-485 i ekspander wyjść, który ma wszystko, tzn. przekaźniki i wyjścia O.C (o wyjściach O.C – Open Collector już pisaliśmy wcześniej, zapraszam do odszukania artykułu w naszej bazie wiedzy).

Oprócz wspomnianych ekspanderów, zmianom uległ również ekspander wejść adresowalnych (CA-64 ADR -> INT-ADR). Zmiany analogiczne jak w powyższych urządzeniach.
