Czasami konieczne jest, aby centrala była w stanie generować impuls na wyjściu w stałych odstępach czasowych, na przykład co 10 sekund albo co 60 minut. Taki impuls może czymś sterować albo pełnić rolę wyzwalacza innej funkcji. Integra domyślnie nie posiada takiego typu wyjścia, które mogłoby cyklicznie wystawiać masę na wyjściu fizycznym, dlatego do realizacji tego zadania należy wykorzystać inne zasoby centrali – prostą funkcję logiczną
Prosty cykliczny wyzwalacz

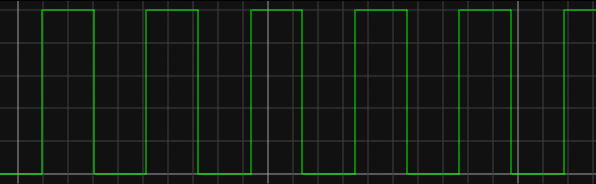

Na początek trzeba uruchomić wyjście, które będzie generowało prosty sygnał w sposób impulsowy. Będzie to sygnał prostokątny o wypełnieniu 50%, tak jak przedstawia poniższa animacja:
Wyjście centrali, które potrafi w ten sposób funkcjonować, to na przykład:
- 17: Wskaźnik GOTOWY z opcją „Pulsuj”
Do tego wyjścia nie przypisuje się żadnego wejścia (czujki). Należy jedynie ustawić typ wyjścia i włączyć opcję „Pulsuj”. To wystarczy, aby wyjście działało z częstotliwością 1 Hz (w ciągu sekundy jest przez połowę czasu włączone i połowę czasu wyłączone). To dopiero część sukcesu, ponieważ finalnie sygnał ma się prezentować tak, jak poniżej:
Wyjście typu „Wskaźnik gotowy” będzie aktywować funkcję w sposób cykliczny. Teraz należy zadbać o regulację długości przerw między impulsami.
Wyjście wprowadzające opóźnienie pomiędzy impulsami
Popularne wyjście używane w funkcjach logicznych to:
- 83: Koniec sygnalizacji wyjść
Dla przypomnienia – to wyjście włącza się na zadany czas, jeżeli inne wskazane wyjście przestanie działać. Inaczej: to wyjście „komunikuje” fakt, że inne właśnie się wyłączyło. W naszym przypadku będzie ono pełniło rolę pauzy pomiędzy poszczególnymi impulsami. Źródłem wyzwalania tego wyjścia będzie końcowe wyjście fizyczne, tutaj – iloczyn logiczny wyjść.
