Ograniczniki przepięć (SPD)
W codziennej pracy z systemami monitoringu wizyjnego często pojawia się kluczowe pytanie: czy stosowanie ograniczników przepięć (SPD) jest rzeczywiście konieczne? Odpowiedź, poparta normami technicznymi i praktyką inżynierską, brzmi: tak, jeśli zależy Państwu na niezawodności i uniknięciu kosztownych awarii.
Stosowanie ograniczników przepięć (SPD) w instalacjach CCTV jest niezbędne w sytuacjach wysokiego narażenia na przepięcia, takich jak montaż kamer na masztach i elewacjach budynków oraz montaż urządzeń wewnętrznych, które znajdują się w pobliżu punktów, gdzie przewody sygnałowe z zewnątrz wchodzą do budynku.
Skuteczna ochrona systemu opiera się na strefowej koncepcji ochrony, opracowanej zgodnie z normą PN-EN 62305-4. Wymaga ona systematycznego podejścia polegającego na stosowaniu skoordynowanych urządzeń SPD zarówno dla linii elektroenergetycznych, jak i sygnałowych (więcej przeczytasz w tym artykule).

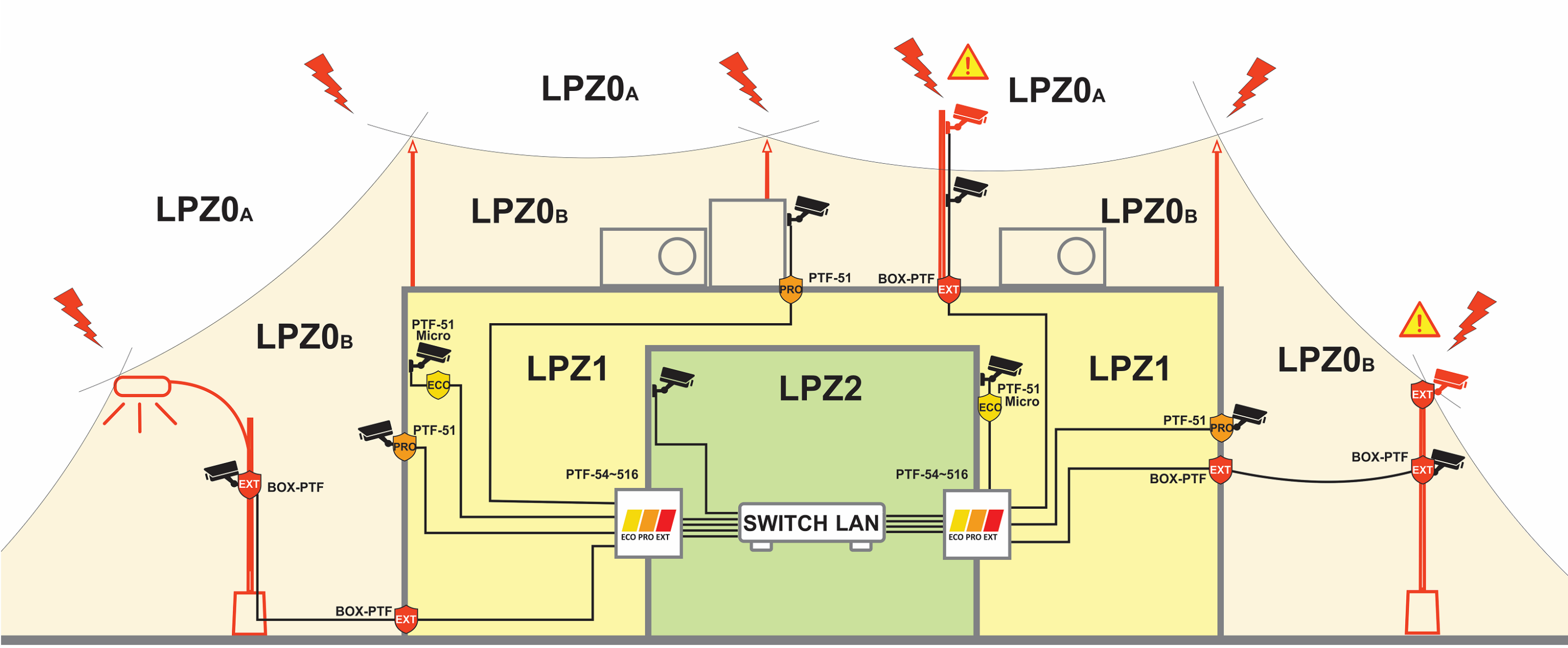

Poniżej przedstawiamy przykład skoordynowanej ochrony instalacji CCTV na podstawie strefowej koncepcji ochrony zgodnej z normą PN-EN 62305-4, z uwzględnieniem zastosowania ograniczników przepięć firmy Ewimar. Jest to polski producent ochrony przeciwprzepięciowej z szerokim asortymentem. Ochronniki serii EXT, na przykład PTF-51-EXT/PoE, zapewniają skuteczną ochronę na poziomie 1 kA (10/350 µs) oraz 2,5 kA (8/20 µs) na każdą żyłę przewodu.
Takie produkty zabezpieczą wasze urządzenia nawet w strefach największego zagrożenia, jednak pamiętajmy, że całkowitą ochronę możemy zapewnić przy zastosowaniu ograniczników nie tylko przy kamerach, ale również przy przełącznikach sieciowych, będących dodatkowo źródłem zasilania kamer metodą PoE.
Pojedyncze ograniczniki przepięć – wewnętrzne i zewnętrzne
Wielokanałowe ograniczniki przepięć o budowie modułowej.
Miejsca wyposażone w ograniczniki przepięć, lecz stanowiące zagrożenie w wyniku niedostosowania do strefowej koncepcji ochrony odgromowej
Kluczowe korzyści z wdrożenia ochrony strefowej
Wdrożenie skoordynowanej ochrony w ramach poszczególnych stref pozwala na:
- eliminację ryzyka przepięć indukowanych w przewodach oraz ich dalszej propagacji w strukturze sieci,
- zabezpieczenie przed różnicami potencjałów, co ma szczególne znaczenie, gdy poszczególne elementy systemu (np. kamery i jednostka centralna) korzystają z różnych punktów uziemienia,
- redukcję zakłóceń elektromagnetycznych na liniach transmisyjnych, co zapewnia stabilność przesyłu sygnału,
- zachowanie ciągłości pracy wszystkich elementów monitoringu wizyjnego, co zapobiega przerwom w dozorze.
Pełna niezawodność systemu i znacząca redukcja ryzyka kosztownych awarii jest możliwa tylko dzięki kompleksowemu podejściu, które łączy w sobie profesjonalne ograniczniki przepięć oraz prawidłowo wykonane uziemienie. Szerzej o tych zagadnieniach mówimy w pierwszej części naszego szkolenia na Youtube.
