Jak działa system kamer termowizyjnych do dokładnego pomiaru temperatury ciała człowieka
Film o zestawie do bezkontaktowego mierzenia temperatury ciała człowieka za pośrednictwem kamery Termowizyjnej BCS. Dzięki niemu możliwa jest kontrola temperatury każdej osoby wchodzącej do obiektu (nawet jeśli w danej chwili wchodzi kilka osób jednocześnie!)

Taki system dobrze sprawdza się w miejscach gdzie przemieszcza się znaczna ilość osób, na przykład w szpitalach, fabrykach lub lotniskach itp. Pomiar temperatury obiektów za pomocą kamer termowizyjnych możliwy jest już od dawna, lecz wymaga od osoby mierzącej odpowiedniej konfiguracji kamery, znajomości dokładnych parametrów badanego obiektu jak i warunków w których dokonujemy pomiaru.
Z tego właśnie powodu mierzenie temperatury człowieka powinno charakteryzować się bardzo dużą dokładnością, ponieważ od tego zależy czy osoba z podwyższoną temperaturą zostanie wpuszczona do budynku.
BlackBody – co to jest i do czego służy
Aby uzyskać dokładność pomiaru wynoszącą nawet do +- 0,3°C należy użyć wzornika temperatury jakim jest BlackBody. Użycie wzornika pozwala na automatyczną kalibrację większości parametrów kamery dzięki czemu dokładność pomiaru zostaje zwiększona. Należy jednak pamiętać, że istnieje wiele innych czynników mających wpływ na wynik pomiaru.

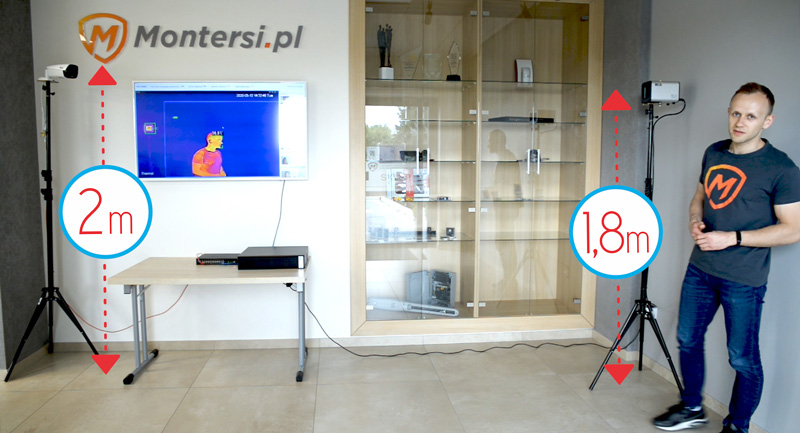

Kamera oraz BlackBody zamontowane są na statywach o odpowiednich wysokościach. Rekomendowana wysokość montażu kamery to 2m, natomiast wzornik powinien być zamontowany na wysokości 1,8m. Odległość między kamerą, a wzornikiem powinna wynosić 3m. I to właśnie w takiej odległości od kamery następuje pomiar temperatury.

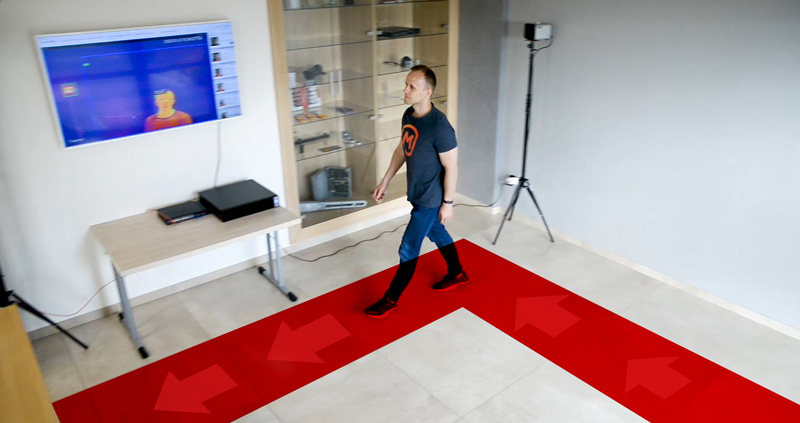

Wynika z tego konieczność wyznaczenia strefy pomiaru, która ze względu na kąt widzenia kamery nie powinna być szersza niż 1,3m. Miejsce montażu kamery oraz wzornika powinno być tak wybrane aby osoby przechodzące nie znajdowały się pomiędzy nimi, nie zasłaniały BlackBody. Warto również zwrócić uwagę na to aby żadna z przechodzących osób nie miała możliwości przypadkowego przesunięcia statywów, ponieważ kamera ma zapamiętaną pozycję BlackBody.

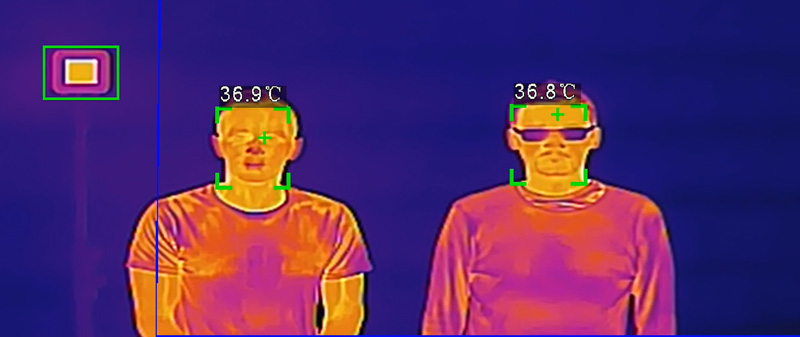

Kamera lokalizuje ludzką twarz znajdującą się w strefie oraz wykonuje pomiary temperatury. Wartość temperatury odczytywana jest w pierwszej kolejności z kącika oczu, ponieważ jest to miejsce najmniej narażone na błędy pomiarowe. W przypadku gdy osoba nosi okulary pomiar zostaje wykonany bezpośrednio na czole w jego najcieplejszym punkcie.

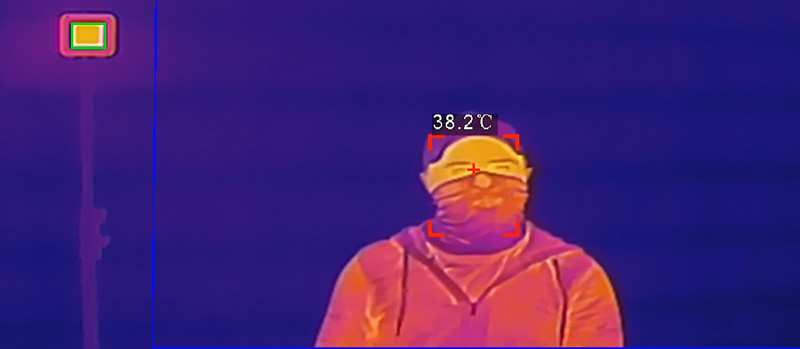

Domyślnie maksymalna dopuszczalna wartość odczytanej temperatury wynosi 37.3 °C. Po wykryciu osoby z większą temperaturą następuje wyzwolenie alarmu, którym może być odtworzenie dźwięku na głośniku kamery oraz mrugnięcie diody znajdującej na jej przedniej części.
Jakie zadanie spełnia rejestrator w systemie do mierzenia temperatury ciała

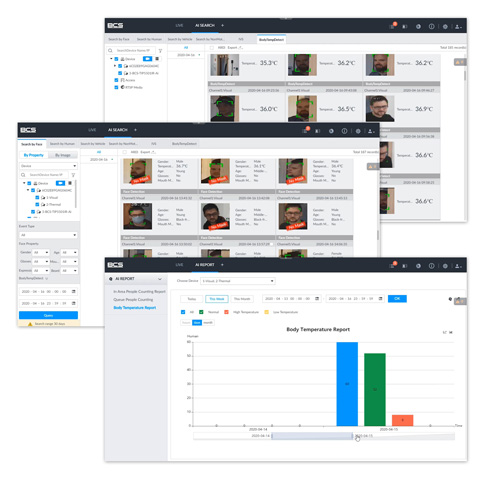

Rejestrator służy do nagrywania oraz gromadzenia danych dotyczących pomiarów temperatury. Możliwe jest wyświetlenie statystyk oraz wyszukanie wszystkich nagrań na których dana osoba się znajduje. Jego dodatkową funkcjonalnością jest wykrywanie czy osoba ma założoną na twarz maskę ochronną.
Jako, że rejestrator umożliwia podłączenie aż 128 kamer IP to można go wykorzystać do analizy obrazu z istniejących już kamer na obiekcie. Dzięki temu możemy sprawdzać czy w pozostałych miejscach osoby również mają założone maski na twarz.
