Jak, korzystając z jednego przewodu UTP, uruchomić do czterech kamer IP PoE
Będziemy potrzebowali:

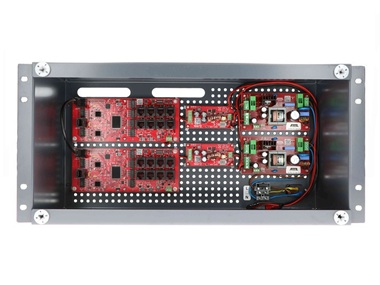

- dowolny switch ATTE. W tym przypadku jest to switch buforowy IPUPS-16-20-R5U, ale może być to dowolny switch marki ATTE.

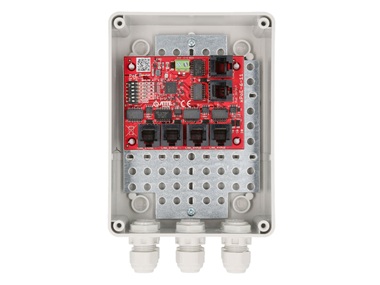

- modułu xPoe-6. Tutaj mamy moduł xPoE-6-11-S2 (od razu z obudową zewnętrzną.)
Taka sytuacja często się zdarza, jeśli mamy do zamontowania kilka kamer na słupie. Zdarza się, że podczas prac, gdzie wykonywane jest okablowanie, jest położony tylko jeden przewód. Potem nagle klient zmienia zdanie i musimy dołożyć kolejne kamery. Wtedy takie rozwiązanie jest idealne.
Jak to robimy
Maksymalnie od switcha zasilającego do modułu xPoE-6,który będzie w tym przypadku na zewnątrz, będzie zamontowanym na słupie, mamy max. odcinek 100 m przewodu UTP kategorii 5 bądź wyższej. Podpinamy moduł, który zostaje automatycznie zasilony. W tym momencie z tego switcha mamy przekazywane do niego zasilanie oraz transmitowany sygnał TCP-IP i w takim wypadku możemy podłączyć do dolnych portów kamery i to wszystko.
Na co zwrócić uwagę
- To są kamery w standardzie 802.3af, każda z nich może pobierać do około 12-13 W . W rzeczywistości one pobierają około 5-6 W. Musimy zwrócić uwagę, że przy takim rozwiązaniu, gdzie od switcha zasilającego do modułu xPoE-6 mamy 100m odcinek, czyli maksymalnie tyle, ile możemy mieć pomiędzy urządzeniami aktywnymi w sieciach.
- Budując w ten sposób system zasilania, musimy tylko zwrócić uwagę na to, żeby sumaryczna moc switcha wystarczała na zasilanie wszystkich kamer, które podłączone są do całego systemu. No i najważniejsza rzecz, żeby pomiędzy urządzeniami aktywnymi, czyli pomiędzy switchami, jak i pomiędzy switchami a kamerami, nie przekraczać odcinków 100 m.
Zalety tego rozwiązania
- Maksymalna moc urządzeń podłączonych do tego switch-a nie może przekraczać 35 W. Jest to spowodowane tym, że jeśli przekroczymy ten pobór mocy, to spadek napięcia na przewodzie będzie na tyle duży, że część z kamer może się wyłączyć.
- W miejscu gdzie mamy zamontowanie te 4 kamery, czyli na jakimś słupie oświetleniowym bądź na narożniku budynku, nie potrzebujemy zasilania 230V. Możemy posługiwać się napięciem bezpiecznym – w tym wypadku- 48V. Korzystamy tylko z jednego przewodu, czyli nie jest wymagana dodatkowa infrastruktura.
- Tak jak w tym przypadku, korzystamy ze switcha buforowego, to mamy buforowane zarówno kamery, które są podłączone do niego bezpośrednio, jak i te cztery kamery, które są podłączone za pośrednictwem switcha xPoE-6.
- Jest to doskonałe rozwiązanie do budowy systemów rozproszonych. Szczególnie jeśli dodatkowo potrzebujemy podtrzymania w przypadku braku zasilania.
