Specjalista z firmy Atte Mirosław Zając, zaprezentuje moduł ATTE xPoE-3-11. Jest to 3-portowy switch PoE.
Switch umożliwia:
- podłączenie dwóch kamer IP na jednym przewodzie.
- Bądź możemy użyć go jako extendera sygnały TCP-IP.
Produkt występuje pod dwoma symbolami :

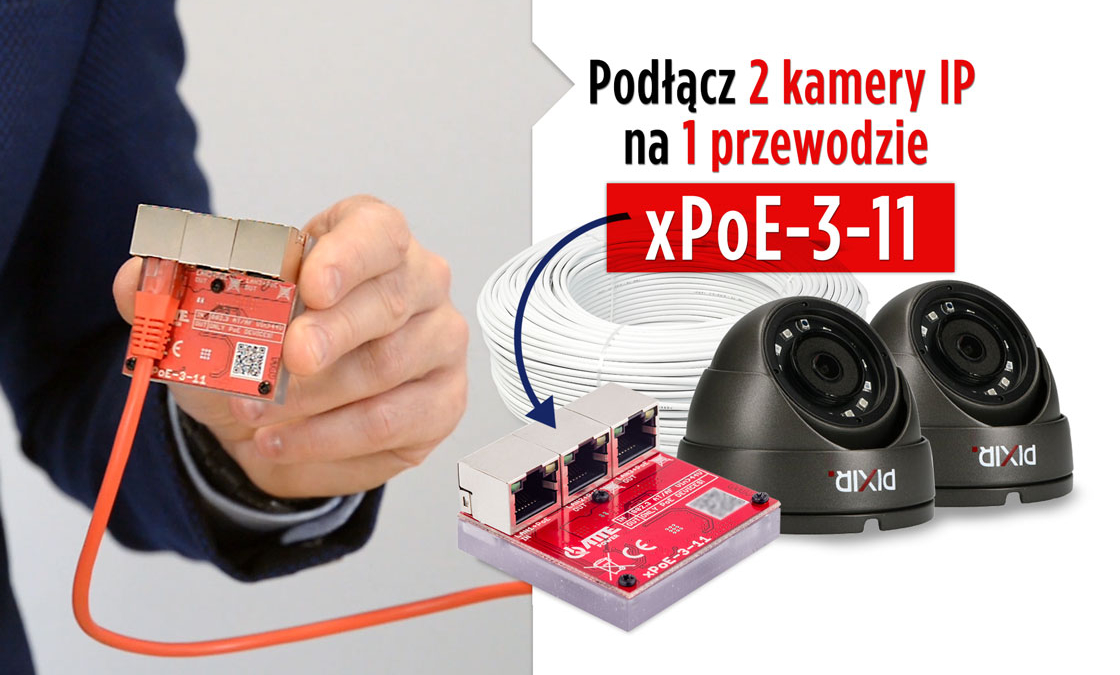

Jak podłączyć dwie kamery IP na jednym przewodzie
Moduł xPoE-3-11 możemy zasilić ze switcha standaryzowanego, albo z dowolnego switcha ATTE. Jeśli dysponujemy jednym przewodem od switcha a potrzebujemy zamontować dwie kamery, możemy to uczynić bardzo prosto. Do portu pierwszego podłączamy przewód od switcha. natomiast do portu 2 i 3 podłączamy kamery. Dzięki temu, korzystając z jednego przewodu, możemy podłączyć dwie kamery, które są zamontowane np. na jednym słupie. Dodatkową zaletą są bardzo małe wymiary. Ten moduł mieści się do puszki podtynkowej fi 60 bądź pasuje do większości adapterów, przeznaczonych do montażu kamer.
Funkcja extendera sygnału TCP-IP
Kolejnym zastosowanie modułu xPoE-3-11 jest funkcja extendera.
Dzięki niemu możemy podłączyć kamerę IP nawet na 300 m przewodu UTP kategorii piątej.
Robimy to w ten sposób, że pierwszy podłączamy do switcha zasilającego. Następnie, maksymalnie 100m odcinek przewodu UTP, który podłączamy do kolejnego modułu. Kolejny przewód UTP i na końcu kamera. Modułów xPoE-3-11 możemy użyć aby podłączyć kamerę IP na odległość nawet większą niż 300m, przy czym wtedy należy zwrócić szczególną uwagę na spadki napięć. oraz upewnić się, że moc dostarczana przez port w switchu jest wystarczająca żeby zasilić kamery, które znajdują się na końcu przewodu.
UWAGA!
Kolejną bardzo ważną rzeczą jest to, że moduły xPoE-3-11 zostały stworzone z myślą o kamerach IP PoE i innych urządzeniach PoE, co oznacza, że na wyjściach zawsze mamy zasilanie. Należy na to zwrócić uwagę aby nie podłączyć w tych miejscach np. komputera.
