ATTE-IPUPS-16-20 – podtrzymanie awaryjne 16 kamer IP nawet przez 5 godzin

Specjalista w firmie ATTE – Mirosław Zając zaprezentuje możliwości 16 portowego, buforowego switcha ATTE IP-UPS-16-20 w obudowie Rack.

Korzystając ze switcha ATTE IPUPS-16-20-R5U i dwóch akumulatorów 12V 18 AG jesteśmy w stanie zapewnić buforowanie (podtrzymanie awaryjne) 16 kamer IP nawet przez 5 godzin.

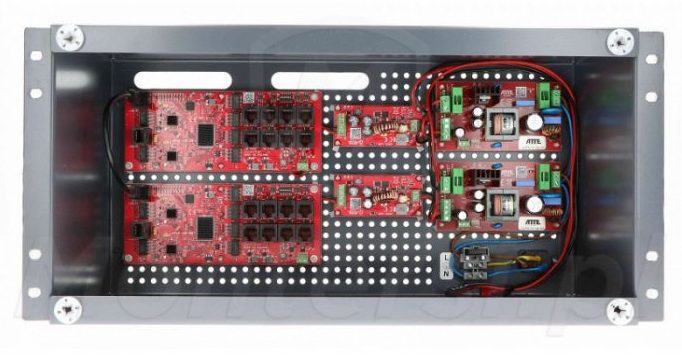

Budowa switcha

16 portowy buforowy switch ATTE składa się z dwóch 8-portowych sekcji. Na każdą sekcję składa się zasilacz buforowy 12 V, przetwornica podnosząca napięcie z 12V na 48 V, oraz moduł switcha. Jest to switch gigabitowy posiadający 8 portów. Każdy z modułów posiada 8 portów, które pozwala podłączyć kamery IP oraz Uplinki pozwalające podpiąć się do sieci LAN. Rzeczą charakterystyczna jest to, że każdy moduł indywidualnie zabezpieczony jest zarówno na wejściu, jak i na wyjściu nadnapięciowo, jak i nadprądowo. Dodatkowo układ switcha posiada zabezpieczenia przeciwprzepięciowe, zmniejszające liczbę awarii w przypadku przepięć sieci LAN.

UWAGA!

Należy zwrócić uwagę, że zasilanie na portach PoE podawane jest w sposób ciągły. Czyli możemy tutaj podłączyć kamery IP PoE, bądź inne urządzenia PoE. Natomiast jeśli chcielibyśmy podłączyć np. komputer, który tego zasilania PoE nie wymaga, należy przełączyć odpowiedni dip switch, który wyłącza zasilanie. Jeśli tego switcha podłączymy dwa akumulatory 18 Ah, możemy zapewnić buforowanie 16 kamer IP nawet do 5 godzin. Otrzymujemy to dzięki wysokiej sprawności układów zasilania. Duża obudowa w rozmiarze 5U pozwala spokojnie zmieścić akumulator 18 AG, a maskownica w sposób estetyczny zamknąć obudowę.
